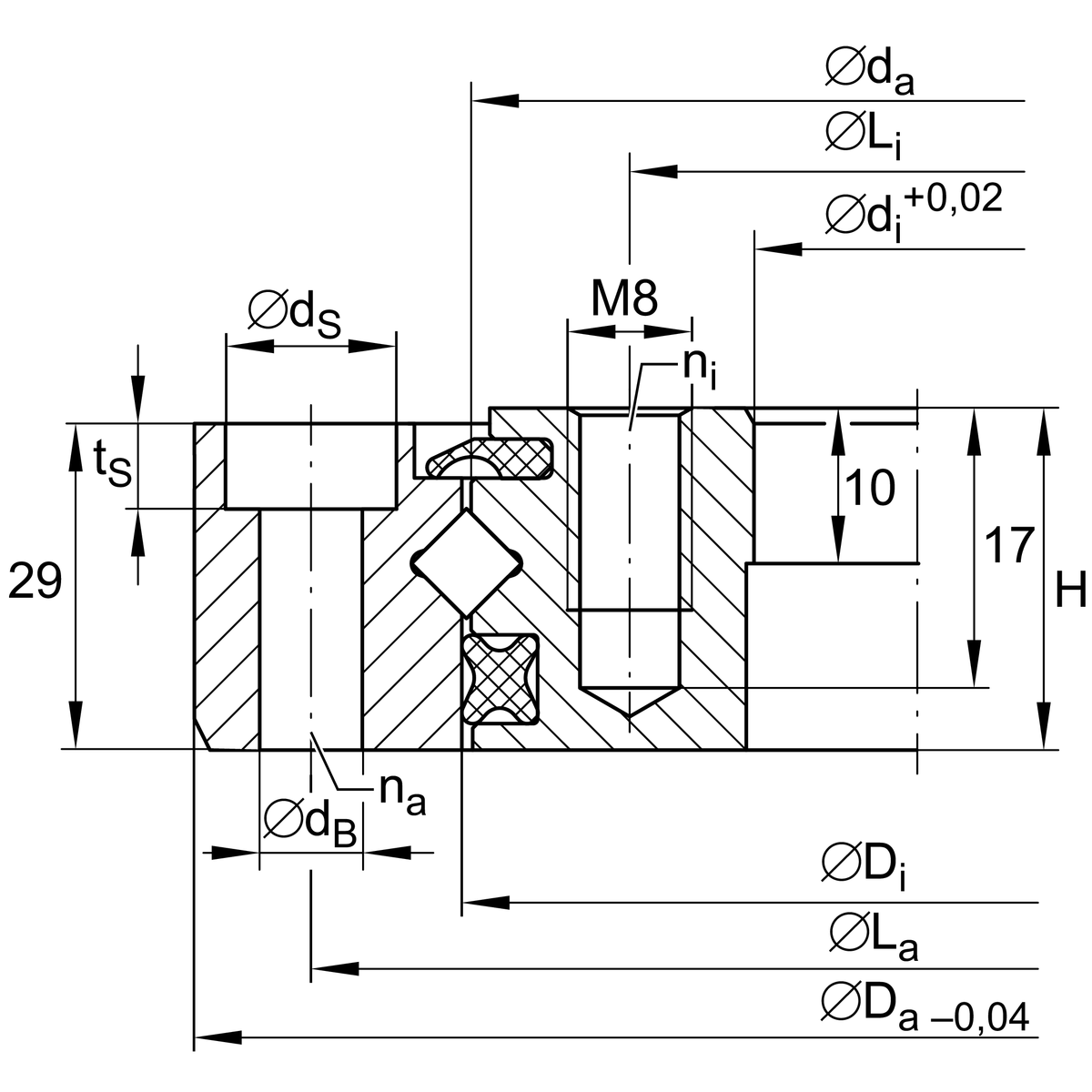

主要尺寸與性能資料
| di | 69 mm | 內徑 |
0.02 mm | 內徑公差上限 | |
0 mm | 內徑公差下限 | |
| t | 10 mm | Length centering inner ring |
| Da | 170 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.04 mm | 外徑公差下限 | |
| H | 30 mm | 高度 |
| ≈m | 3.902 kg | 重量 |
尺寸
| ha | 29 mm | 外圈高度 |
| La | 148 mm | 外圈螺距圓固定孔直徑 |
| na | 6 | 外圈固定孔數 |
| dB | 9 mm | 固定內徑 |
| dS | 15 mm | 固定孔的對孔直徑 |
| tS | 9 mm | 固定孔的對孔深度 |
| Li | 90 mm | 內圈螺距圓直徑固定孔 |
| ni | 6 | 內圈固定孔數 |
M8 | Tread 固定內徑 | |
| tG | 17 mm | Thread depth |
| VSPmin | 0.005 mm | Min. bearing preload |
| VSPmax | 0.008 mm | Maximum bearing preload |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 49,000 N | 基本額定動載荷，軸向 |
| Cr | 35,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 62,000 N | 基本額定靜態載荷，軸向 |
| C0r | 30,500 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zu. | 10,500 N | 最大徑向負荷螺絲 |
