INA
XU080149

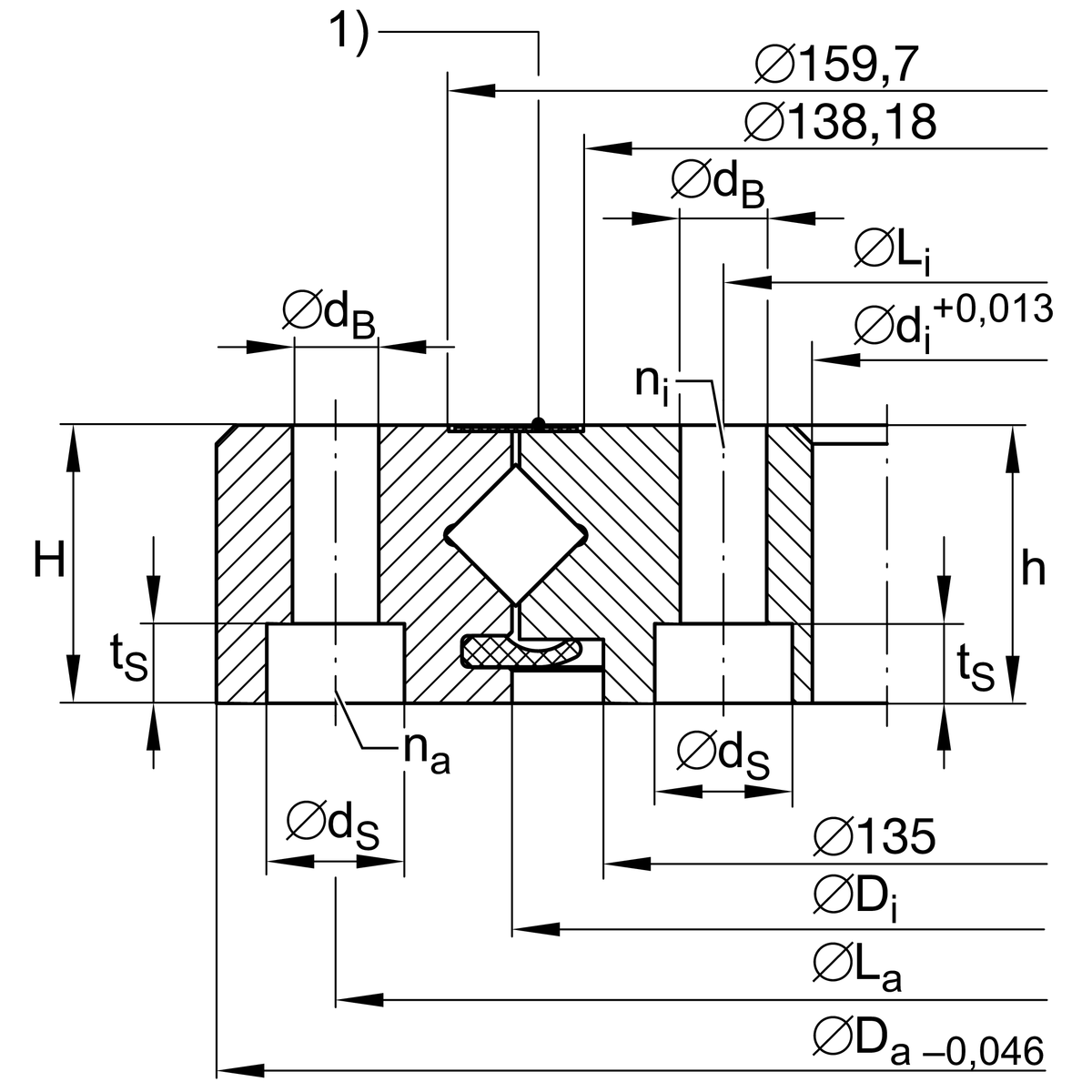

Slewing ring, Crossed roller bearing, without gear teeth XU080149
加入詢價
主要尺寸與性能資料
di
101.6 mm
內徑
0.013 mm
內徑公差上限
0 mm
內徑公差下限
Da
196.85 mm
外徑
0 mm
外徑，公差上限
-0.046 mm
外徑公差下限
H
22.22 mm
高度
≈m
3.28 kg
重量

尺寸
Di
149.6 mm
外圈內徑
La
177.8 mm
外圈螺距圓固定孔直徑
na
16
外圈固定孔數
hi
22.22 mm
內圈高度
dB
6.9 mm
固定內徑
dS
11 mm
固定孔的對孔直徑
tS
6.35 mm
固定孔的對孔深度
Li
115.8 mm
內圈螺距圓直徑固定孔
ni
16
內圈固定孔數
VSPmin
0.005 mm
Min. bearing preload
VSPmax
0.02 mm
Maximum bearing preload

溫度範圍
Tmin
-30 °C
最低工作溫度
Tmax
80 °C
最高操作溫度

計算參數s
Ca
55,000 N
基本額定動載荷，軸向
Cr
39,000 N
基本額定動載荷，徑向（僅適用於徑向載荷）
C0a
77,000 N
基本額定靜態載荷，軸向
C0r
37,500 N
基本額定靜態負荷，徑向（僅適用於徑向負荷）
Fr zu.
15,400 N
最大徑向負荷螺絲
