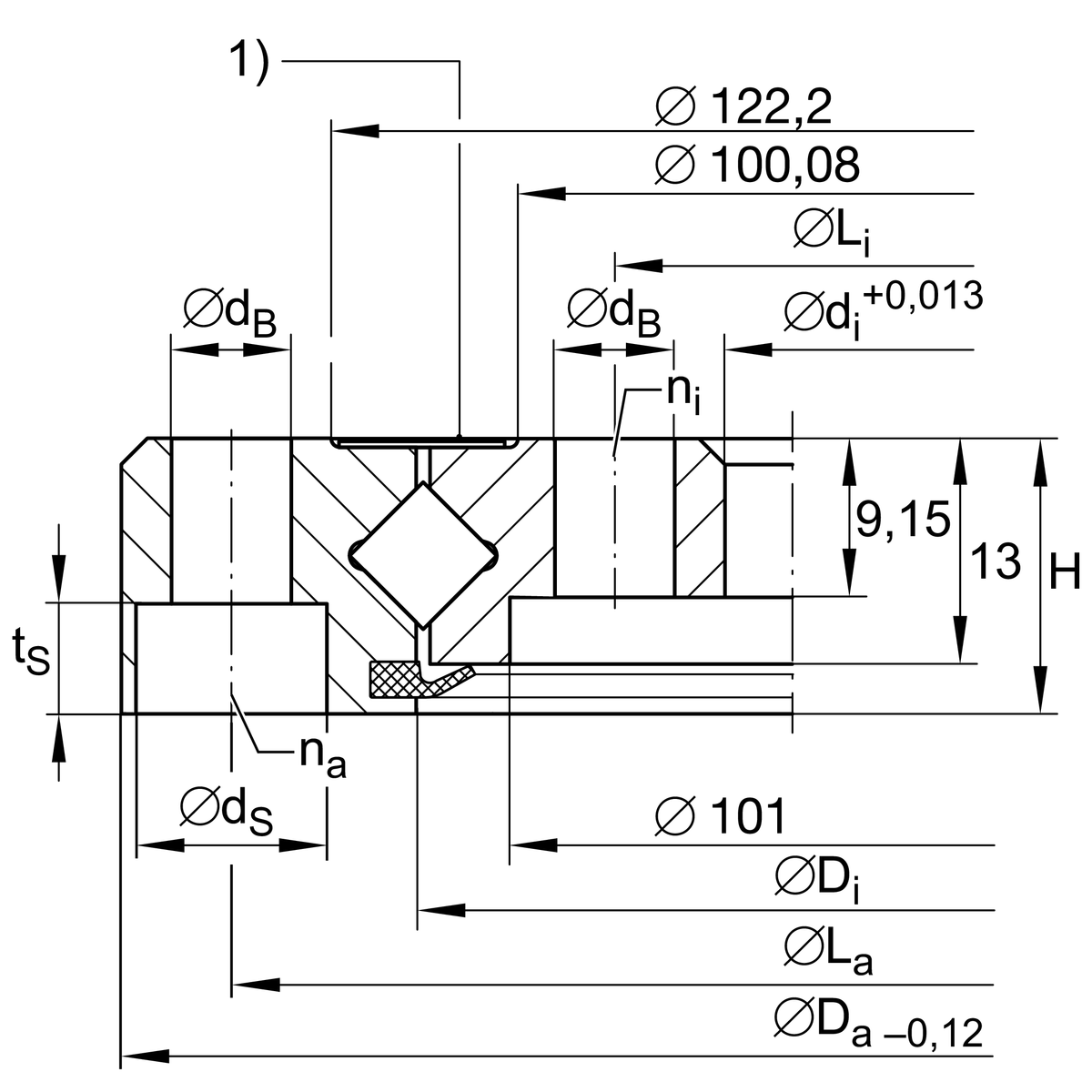

主要尺寸與性能資料
| di | 76.2 mm | 內徑 |
0.013 mm | 內徑公差上限 | |
0 mm | 內徑公差下限 | |
| t | 9.15 mm | Length centering inner ring |
| Da | 145.79 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.12 mm | 外徑公差下限 | |
| H | 15.87 mm | 高度 |
101 mm | Diameter recess turning inner ring | |
| ≈m | 1.2 kg | 重量 |
尺寸
| Di | 111.8 mm | 外圈內徑 |
| La | 133.1 mm | 外圈螺距圓固定孔直徑 |
| na | 8 | 外圈固定孔數 |
| hi | 13 mm | 內圈高度 |
| dB | 6.9 mm | 固定內徑 |
| dS | 11 mm | 固定孔的對孔直徑 |
| tS | 6.35 mm | 固定孔的對孔深度 |
| Li | 88.9 mm | 內圈螺距圓直徑固定孔 |
| ni | 8 | 內圈固定孔數 |
| VSPmin | 0.005 mm | Min. bearing preload |
| VSPmax | 0.02 mm | Maximum bearing preload |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 31,500 N | 基本額定動載荷，軸向 |
| Cr | 22,500 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 57,000 N | 基本額定靜態載荷，軸向 |
| C0r | 28,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zu. | 7,600 N | 最大徑向負荷螺絲 |
