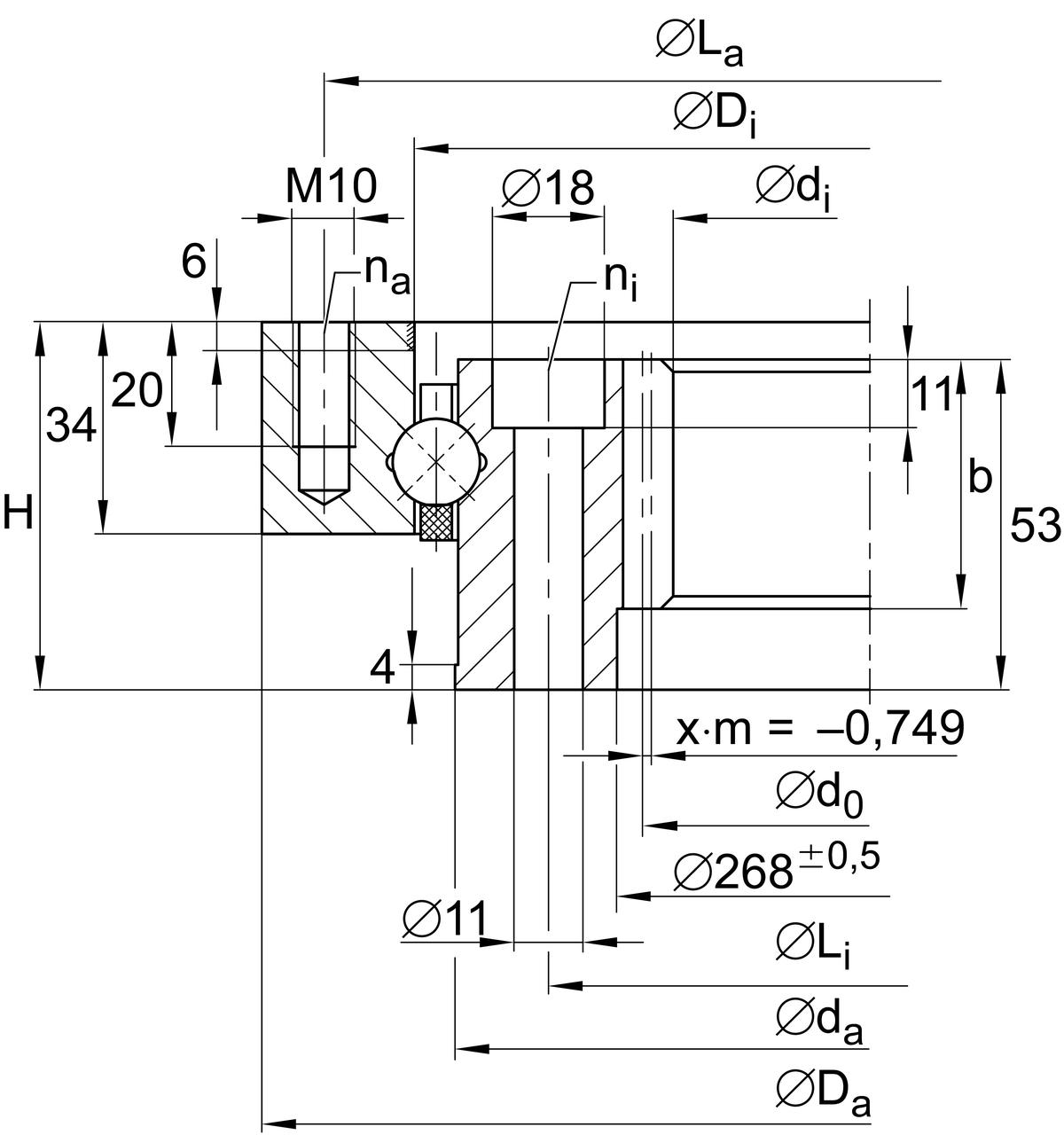

主要尺寸與性能資料
| d1 | 250 mm | 內徑 |
| daZT | 333 mm | Diameter centring inner ring |
| T | 4 mm | Length centering inner ring |
| H | 59 mm | 高度 |
| Da | 382 mm | 外徑 |
| T | 6 mm | Length centering outer ring |
| ha | 34 mm | Width outer ring |
| hi | 53 mm | 內圈寬度 |
0.03 mm | Normal 徑向間隙 min. | |
0.08 mm | Normal 徑向間隙 max. | |
0.08 mm | Normal axial clearance min. | |
0.18 mm | Normal axial clearance max. | |
| ≈m | 18 kg | 重量 |
尺寸
| Di | 333 mm | 外圈內徑 |
0.057 mm | 外圈內徑 公差上限 | |
0 mm | 外圈內徑 較低的公差 | |
| La | 362 mm | 外圈螺距圓固定孔直徑 |
| na | 8 | 外圈固定孔數 |
| dB | 11 mm | 固定內徑 |
18 mm | 固定孔的對孔直徑 | |
11 mm | 固定孔的對孔深度 | |
| da | 320 mm | 內圈外徑 |
0.04 mm | 內圈外徑 公差上限 | |
0.004 mm | 內圈外徑 較低的公差 | |
| Li | 290 mm | 內圈螺距圓直徑固定孔 |
| dBi | M10 | Tread 固定內徑 |
| Gl | 20 mm | Thread depth fixing hole |
| ni | 8 | 內圈固定孔數 |
| Fr zul | 22,400 N | Max. radial load fixing screws (friction locking) |
| m | 3.5 mm | Modul of gearing |
| z | 73 | Number of teeth |
-0.749 mm | Profile shift | |
| d0 | 255.5 mm | Pitch circle diameter gearing |
| b | 40 mm | Width gearing |
| d1 | 268 mm | Diameter turning inner ring |
0.5 mm | Diameter turning inner ring 公差上限 | |
-0.5 mm | Diameter turning inner ring 較低的公差 | |
| Fz norm | 10,800 N | Max. tooth force root fatigue strenght (at a shock factor of 1,2) |
| Fz max | 16,100 N | Max. tooth force against tooth fracture (at a shock factor of 1,35) |
溫度範圍
| Tmin | -25 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 82,000 N | 基本額定動載荷，軸向 |
| C0a | 395,000 N | 基本額定靜態載荷，軸向 |
| Cr | 74,000 N | 基本額定動載荷，徑向 |
| C0r | 158,000 N | 基本額定靜態負荷，徑向 |
您目前的產品型號
| Gearing | V | Quenched and tempered gear teeth on bearing ring |
