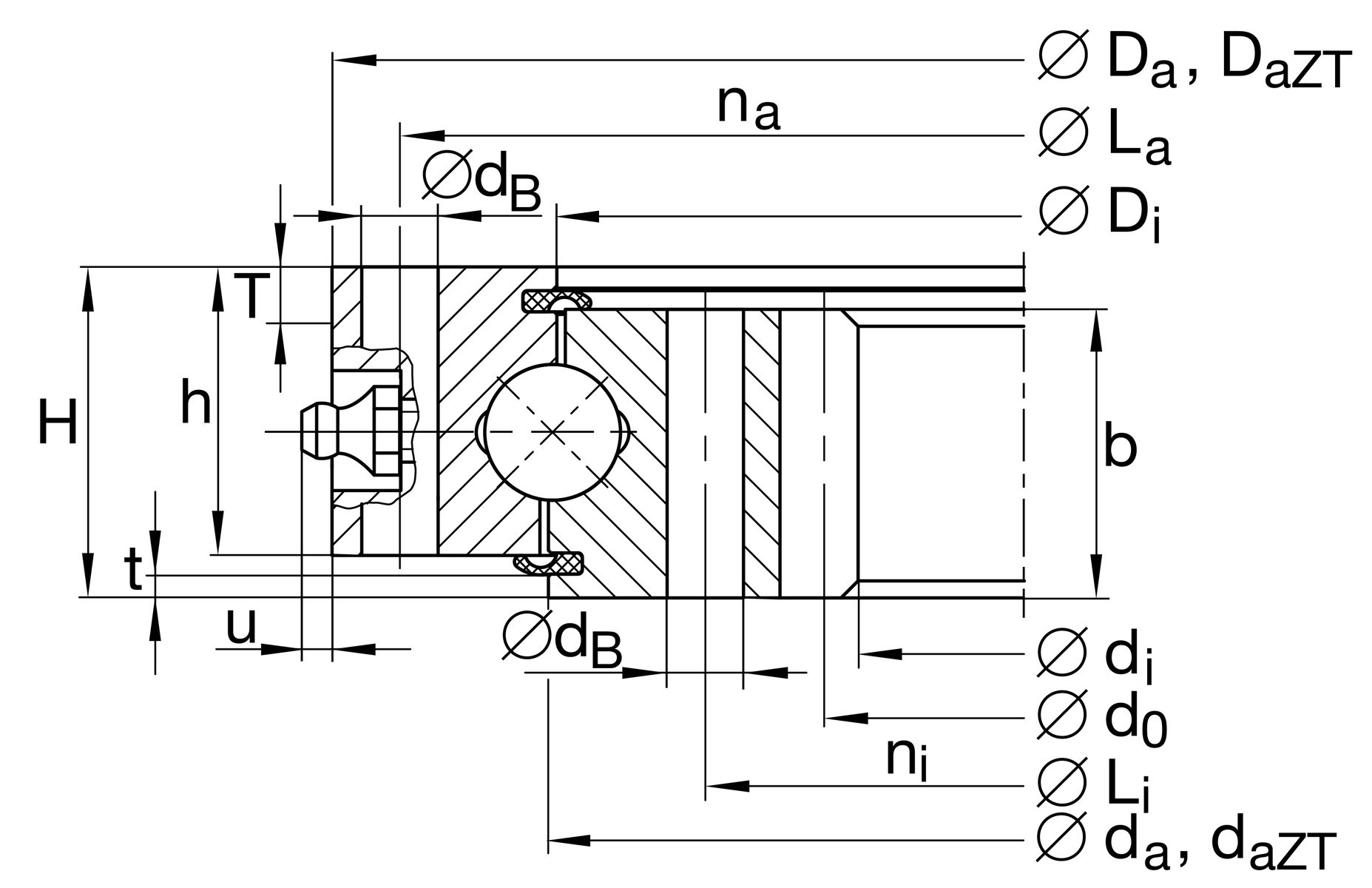

主要尺寸與性能資料
| d1 | 216 mm | 內徑 |
| H | 39 mm | 高度 |
| Da | 340 mm | 外徑 |
| ha | 34 mm | Width outer ring |
| hi | 34 mm | 內圈寬度 |
0.04 mm | Normal 徑向間隙 min. | |
0.16 mm | Normal 徑向間隙 max. | |
0.07 mm | Normal axial clearance min. | |
0.26 mm | Normal axial clearance max. | |
| ≈m | 12.4 kg | 重量 |
尺寸
| Di | 287 mm | 外圈內徑 |
| La | 324 mm | 外圈螺距圓固定孔直徑 |
| na | 20 | 外圈固定孔數 |
| dB | 9 mm | 固定內徑 |
| da | 289 mm | 內圈外徑 |
| Li | 252 mm | 內圈螺距圓直徑固定孔 |
| ni | 20 | 內圈固定孔數 |
| Fr zul | 35,000 N | Max. radial load fixing screws (friction locking) |
| m | 4 mm | Modul of gearing |
| z | 56 | Number of teeth |
| d0 | 224 mm | Pitch circle diameter gearing |
| b | 34 mm | Width gearing |
| u | 9.5 mm | Protrusion lubrication nipple |
| Fz norm | 12,300 N | Max. tooth force root fatigue strenght (at a shock factor of 1,2) |
| Fz max | 17,800 N | Max. tooth force against tooth fracture (at a shock factor of 1,35) |
溫度範圍
| Tmin | -25 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 134,000 N | 基本額定動載荷，軸向 |
| C0a | 570,000 N | 基本額定靜態載荷，軸向 |
| Cr | 122,000 N | 基本額定動載荷，徑向 |
| C0r | 260,000 N | 基本額定靜態負荷，徑向 |
您目前的產品型號
| Gearing | N | Normalized gear teeth on bearing ring |
