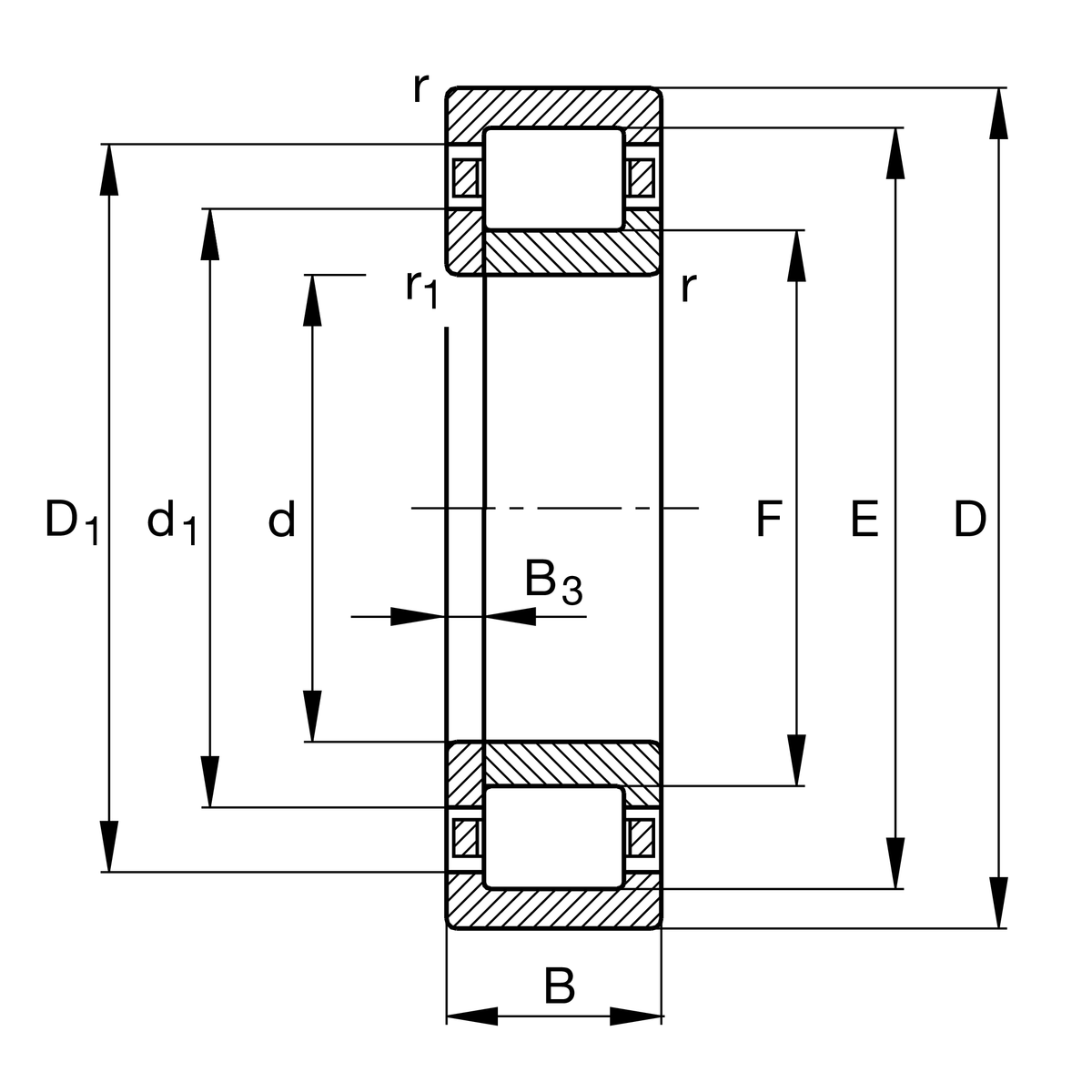

主要尺寸與性能資料
| d | 40 mm | 內徑 |
| D | 80 mm | 外徑 |
| B | 18 mm | 寬度 |
| Cr | 63,000 N | 基本額定動載荷，徑向 |
| C0r | 53,000 N | 基本額定靜態負荷，徑向 |
| Cur | 8,500 N | 疲勞負載極限，徑向 |
| nG | 12,500 1/min | 極限轉速 |
| nϑr | 7,500 1/min | 參考轉速 |
| ≈m | 0.384 kg | 重量 |

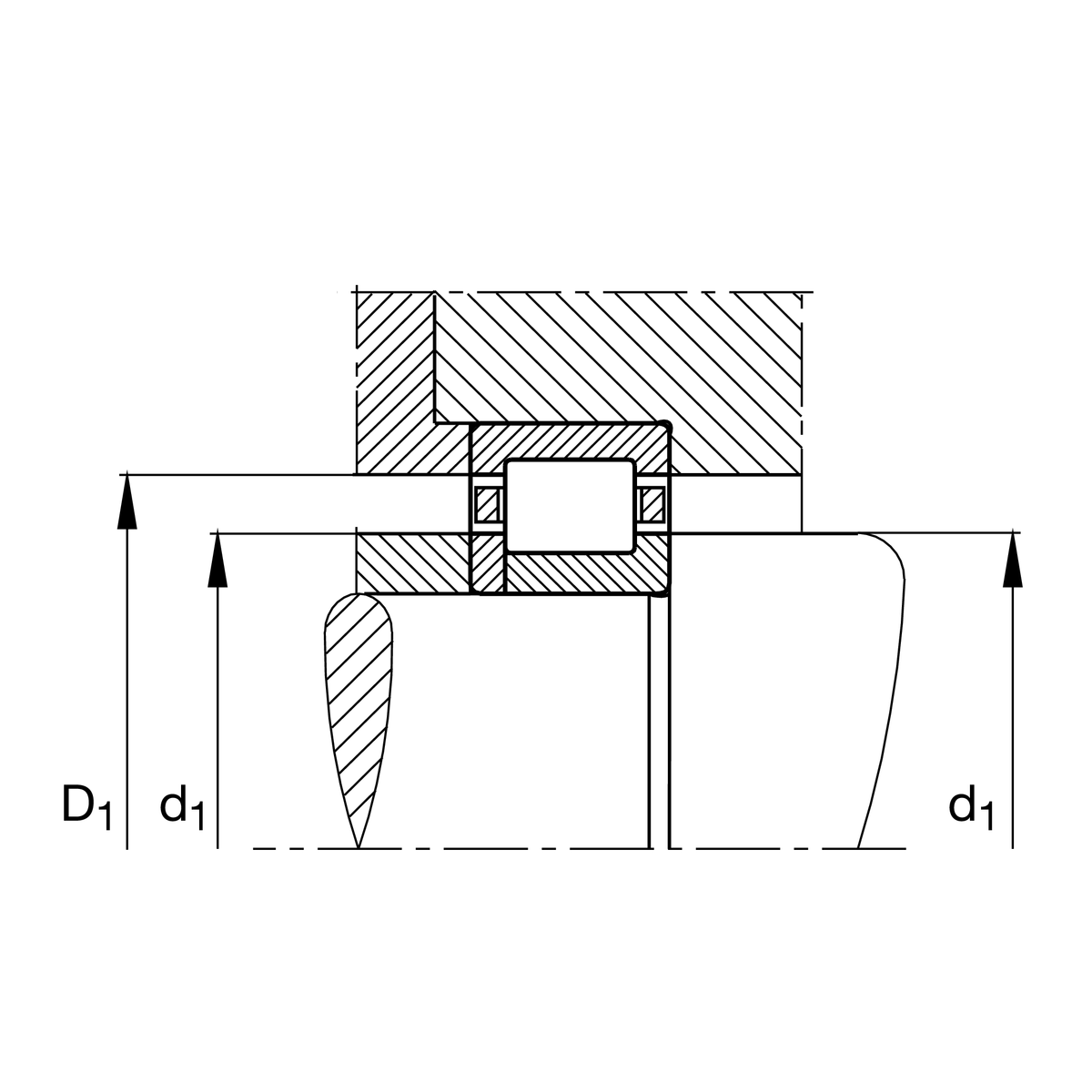

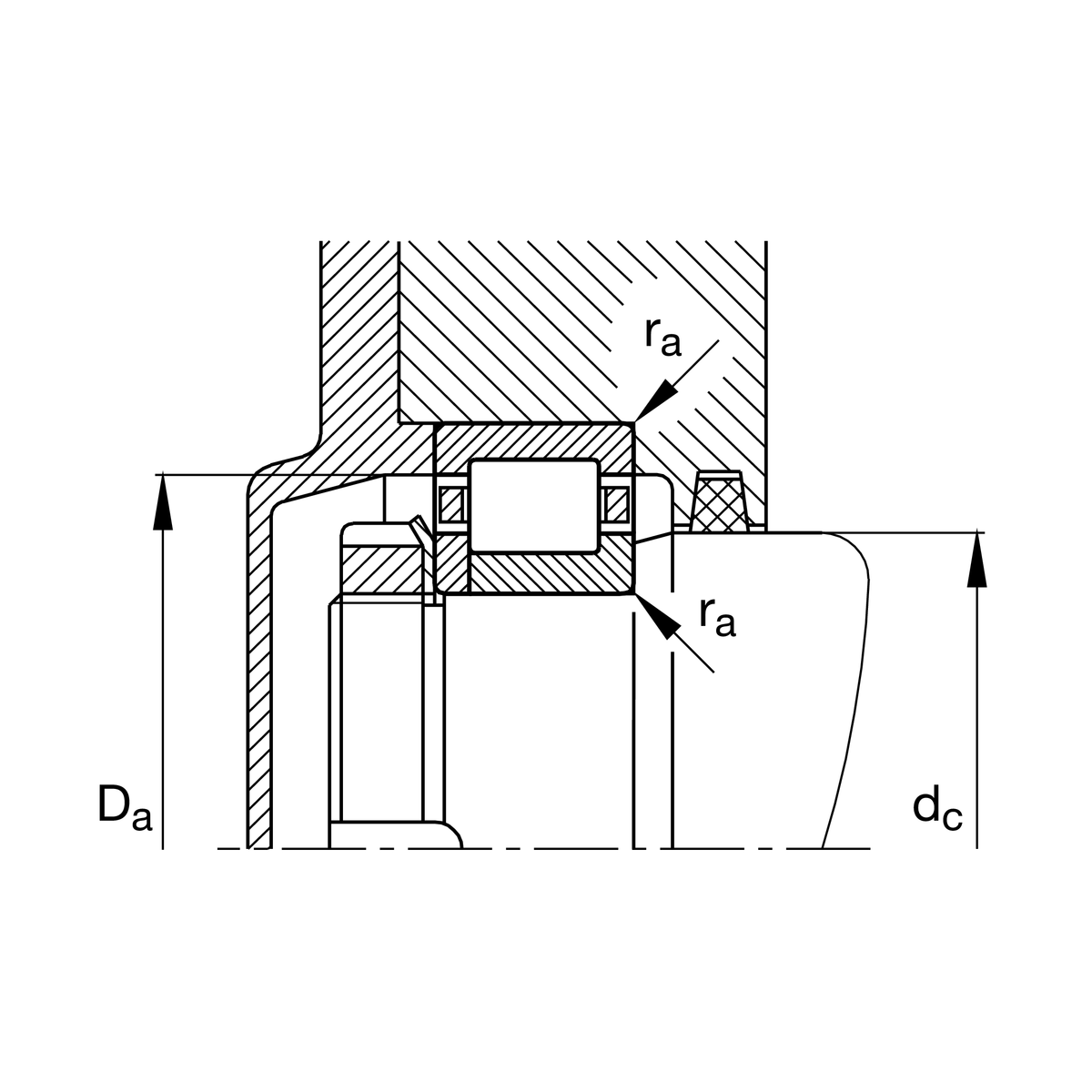

安裝尺寸
| d1 | 54 mm | 內圈最大擋邊直徑 |
| D1 min | 68.3 mm | 外圈最小擋邊直徑 |
| da min | 47 mm | 軸肩最小直徑 |
| dc min | 56 mm | 最小軸肩 |
| Da max | 73 mm | 殼肩最大直徑 |
| ra max | 1 mm | 最大凹槽半徑 |
尺寸
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| E | 71.5 mm | 外圈滾道直徑 |
| F | 49.5 mm | 內圈滾道直徑 |
| B3 | 3.5 mm | 鬆配肋寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Design | E | 增加額定載荷設計 |
| Cage | TVP2 | Solid Window Cage made from PA66 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 1 | 單列設計 |
