主要尺寸與性能資料
| FW | 12 mm | Diameter of ball complement |
| H | 30 mm | heigth |
| L | 76 mm | 長度 |
| B | 42 mm | 寬度 |
| C | 980 N | load capacity dyn. C 1 |
| C0 | 890 N | load capacity stat. C0 1 |
| ≈m | 0.26 kg | 重量 |

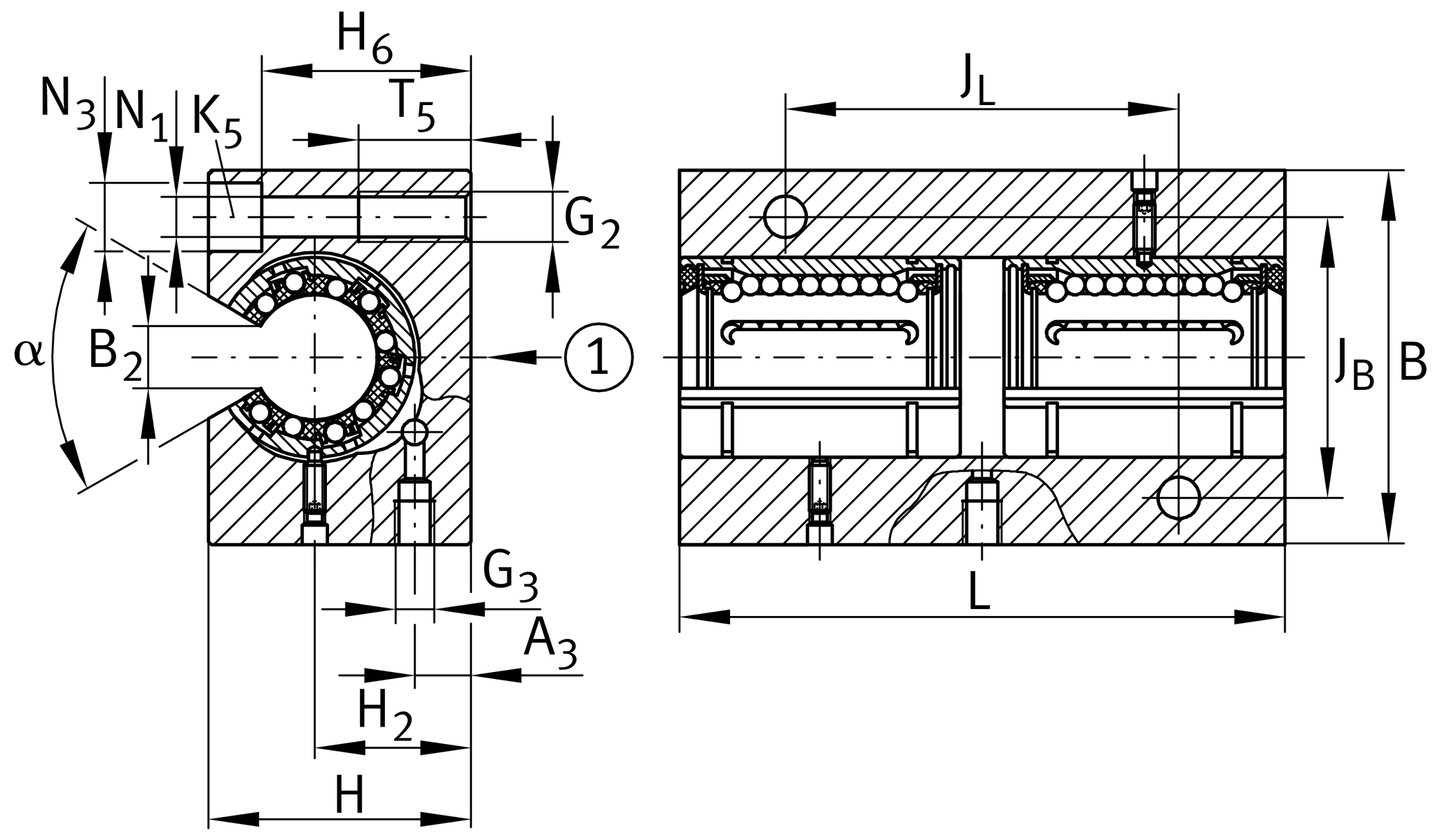

安裝尺寸
| JB | 30 mm | |
| Tol JB | +0,15 | 公差上限 |
| Tol JB | -0,15 | 較低的公差 |
| B2 | 7.7 mm | 2 |
| JL | 40 mm | 3 |
| Tol JL | +0,15 | 公差上限 |
| Tol JL | -0,15 | 較低的公差 |
| H2 | 18 mm | Center Height |
| Tol H2 | +0,015 | 公差上限 |
| Tol H2 | -0,015 | 較低的公差 |
| A3 | 6 mm | |
| T5 | 13 mm | |
| H6 | 25 mm | |
| N1 | 5.3 mm | |
| N3 | 10 mm | |
| G2 | M6 | 螺紋尺寸 |
| G3 | M6 | 螺紋尺寸 |
| α | 78 ° | Angle |
| K5 | M5 | Screw DIN 6912 |
您目前的產品型號
| Size code | 12 | |
| Seal | PP | |
| Relubrication feature | AS |
