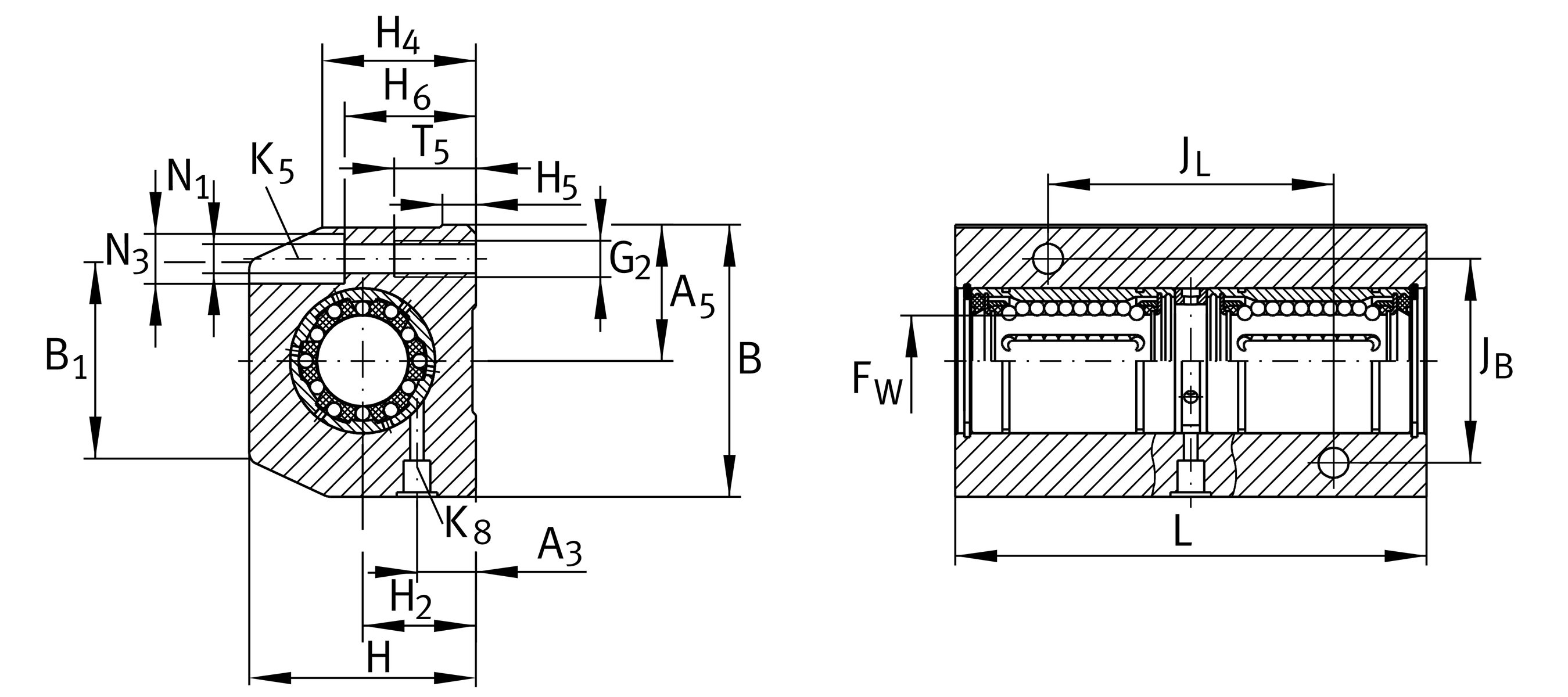

主要尺寸與性能資料
| FW | 50 mm | Diameter of ball complement |
| Tol FW | +0,013 | 公差上限 |
| Tol FW | -0,002 | 較低的公差 |
| H | 105 mm | heigth |
| L | 224 mm | 長度 |
| B | 132 mm | 寬度 |
| C | 12,600 N | load capacity dyn. C 1 |
| C0 | 14,100 N | load capacity stat. C0 1 |
| ≈m | 7.65 kg | 重量 |
安裝尺寸
| JB | 100 mm | |
| Tol JB | +0,15 | 公差上限 |
| Tol JB | -0,15 | 較低的公差 |
| A5 | 66 mm | |
| B1 | 90 mm | |
| JL | 125 mm | 2 |
| Tol JL | +0,15 | 公差上限 |
| Tol JL | -0,15 | 較低的公差 |
| H2 | 50 mm | Center height |
| Tol H2 | +0,015 | 公差上限 |
| Tol H2 | -0,015 | 較低的公差 |
| H4 | 60 mm | |
| A3 | 20 mm | |
| H5 | 11.1 mm | |
| T5 | 34 mm | |
| H6 | 70 mm | |
| N1 | 13 mm | |
| N3 | 20 mm | |
| G2 | M16 | 螺紋尺寸 |
| K8 | NIPA2 | Lubrication nipple |
| K5 | M12 | Screw ISO 4762 |
您目前的產品型號
| Size code | 50 | |
| Seal | PP | |
| Relubrication feature | AS |
