主要尺寸與性能資料

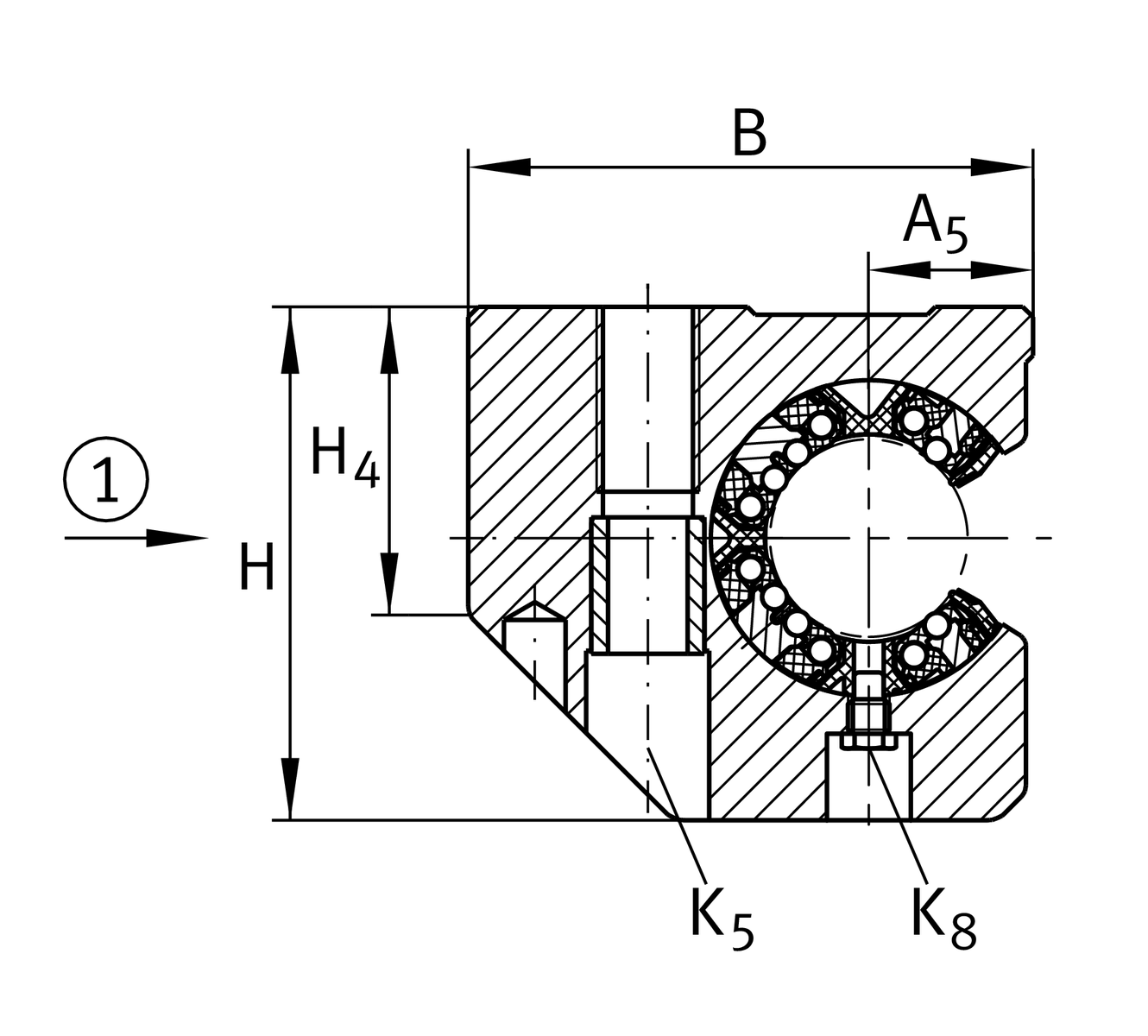

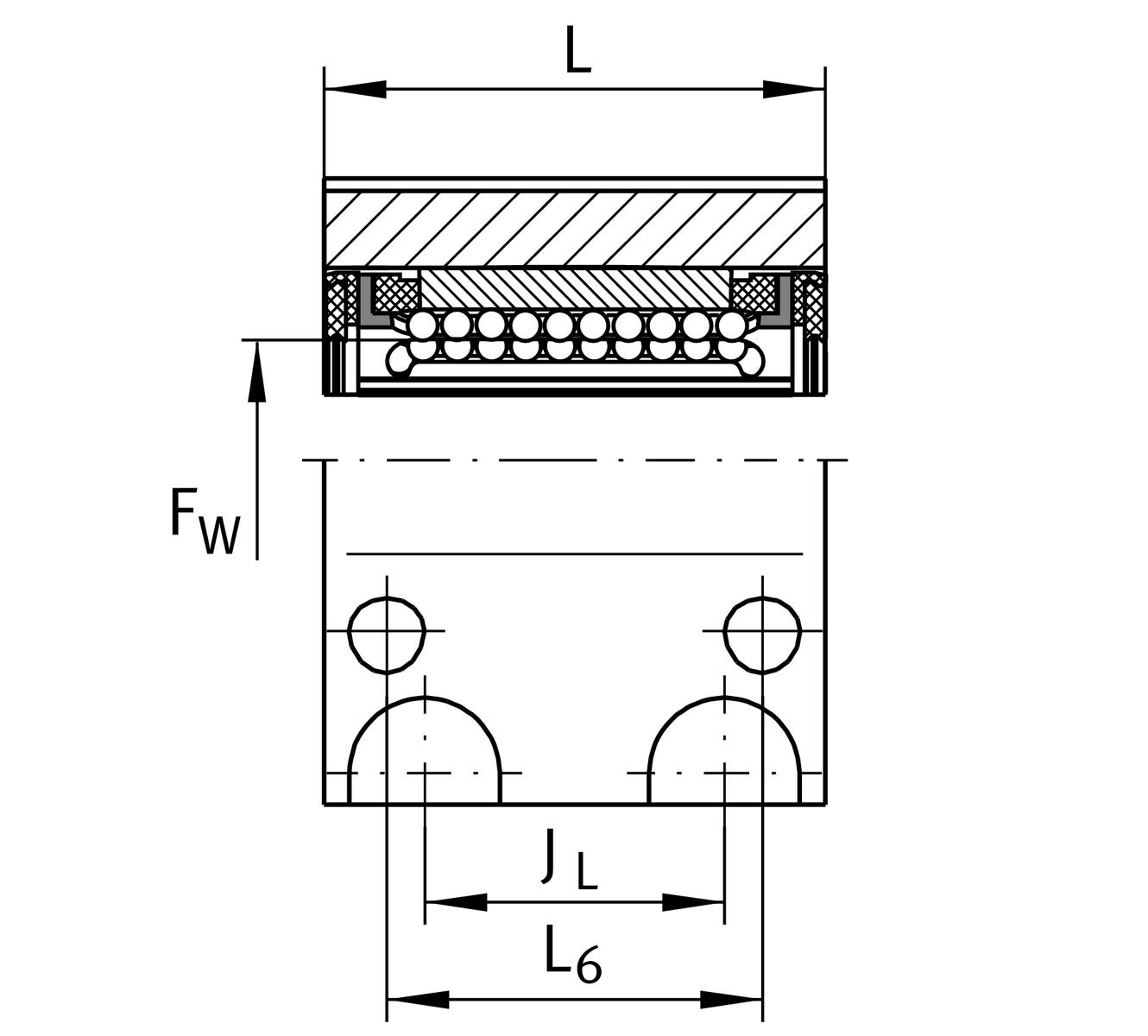

| FW | 40 mm | Diameter of ball complement |
| H | 100 mm | heigth |
| L | 80 mm | 長度 |
| B | 110 mm | 寬度 |
| Cmax | 10,200 N | load capacity dyn. 1 |
| C0 max | 9,600 N | load capacity stat. C0max 1 |
| ≈m | 1.9 kg | 重量 |

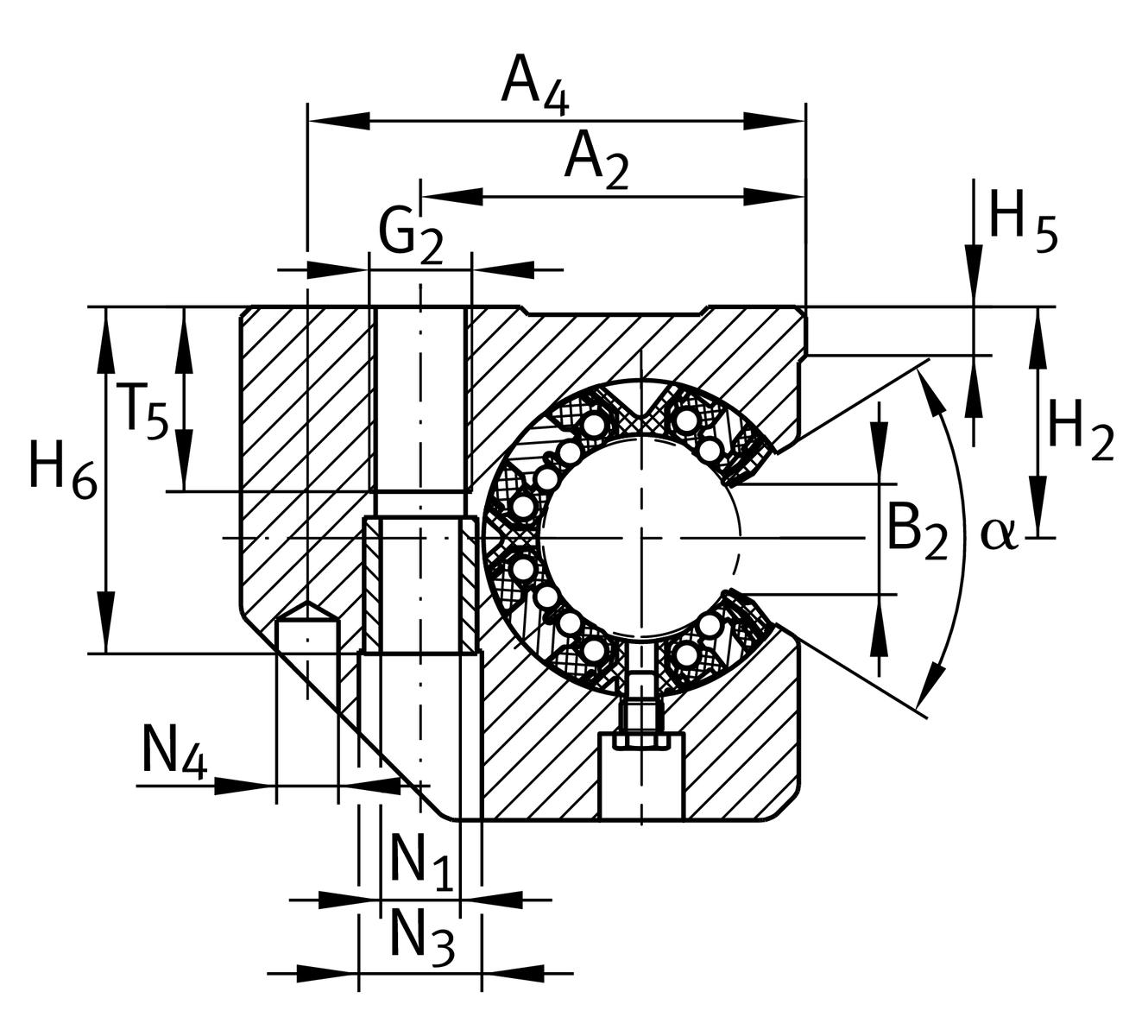

安裝尺寸
| A2 | 75 mm | |
| Tol A2 | +0,15 | 公差上限 |
| Tol A2 | -0,15 | 較低的公差 |
| A4 | 97 mm | |
| A5 | 32 mm | |
| Tol A5 | +0,01 | 公差上限 |
| Tol A5 | -0,01 | 較低的公差 |
| B2 | 18.2 mm | 2 |
| JL | 48 mm | Distance 3 |
| Tol JL | +0,15 | 公差上限 |
| Tol JL | -0,15 | 較低的公差 |
| L6 | 60 mm | Distance 3 |
| H2 | 45 mm | Center height |
| Tol H2 | +0,008 | 公差上限 |
| Tol H2 | -0,016 | 較低的公差 |
| H4 | 60 mm | |
| H5 | 9.5 mm | |
| T5 | 36 mm | |
| H6 | 67.6 mm | |
| G2 | M20 | |
| N1 | 15.5 mm | |
| N4 | 12 mm | 4 |
| N3 | 24 mm | |
| K5 | M14 | 5 |
| K8 | NIP5MZ | Lubrication nipple 3 |

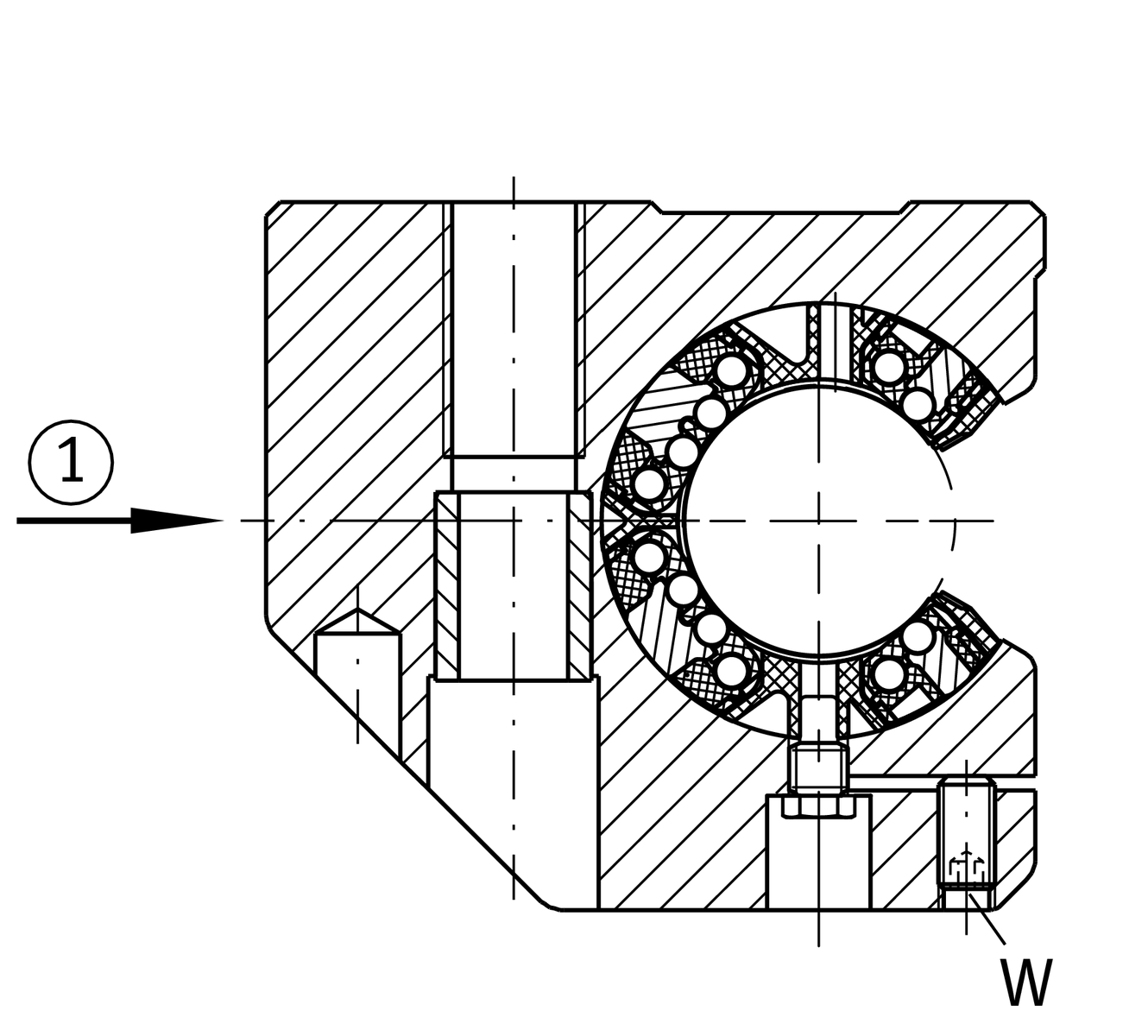

| W | 4 mm | 平面寬度s |
| α | 56 ° | Angle |
6 | Ball rows |
您目前的產品型號
| Size code | 40 | |
| Seal | PP | |
| Relubrication feature | AS |
