主要尺寸與性能資料
| d | 120 mm | 內徑 shaft washer |
| D | 170 mm | 外徑 軸承座 washer |
| T | 40.8 mm | 高度 |
| Ca | 128,000 N | 基本額定動載荷，軸向 |
| C0a | 385,000 N | 基本額定靜態載荷，軸向 |
| Cua | 14,600 N | 疲勞負荷極限，軸向 |
| nG | 2,550 1/min | 極限轉速 |
| nϑr | 3,000 1/min | 參考轉速 |
| ≈m | 2.577 kg | 重量 |

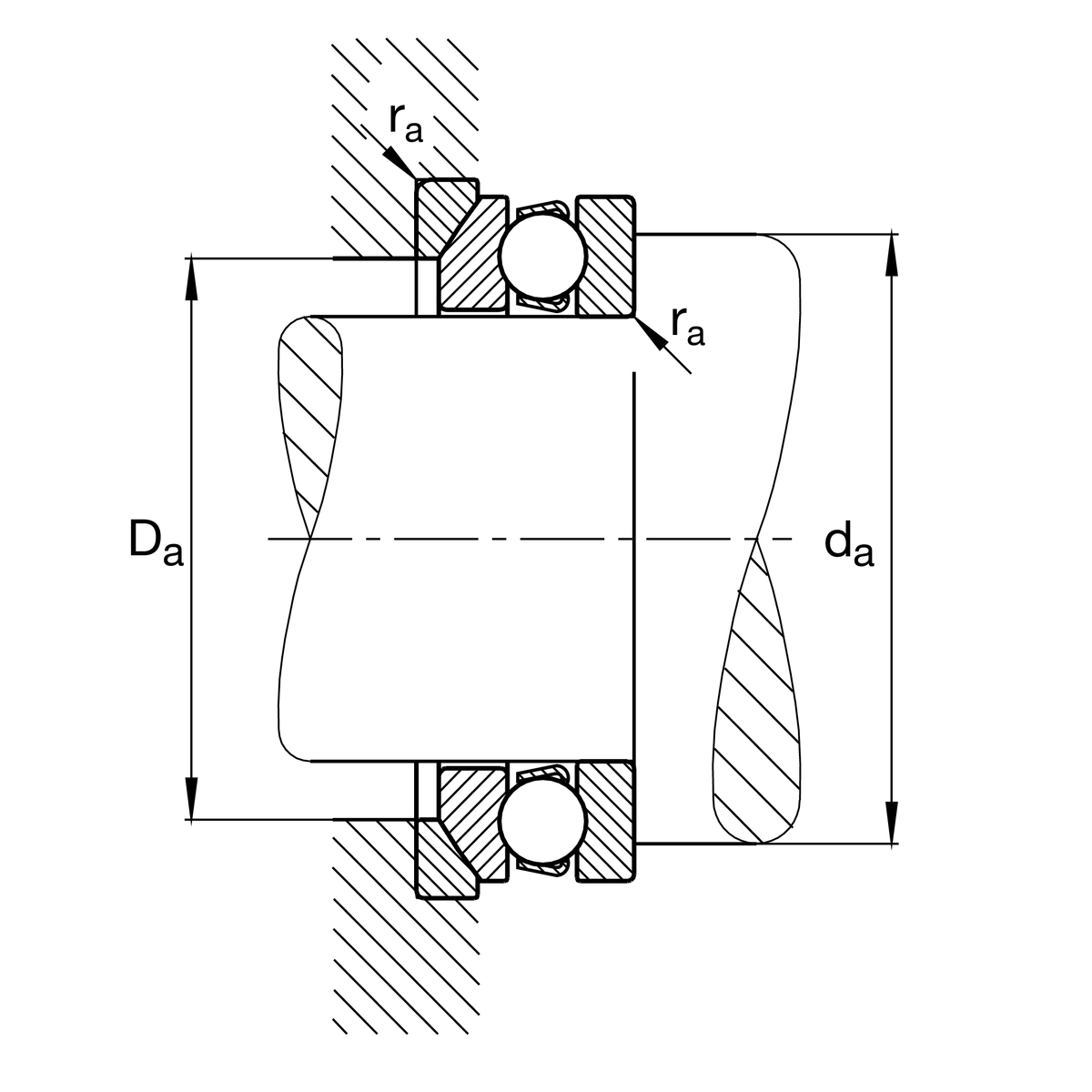

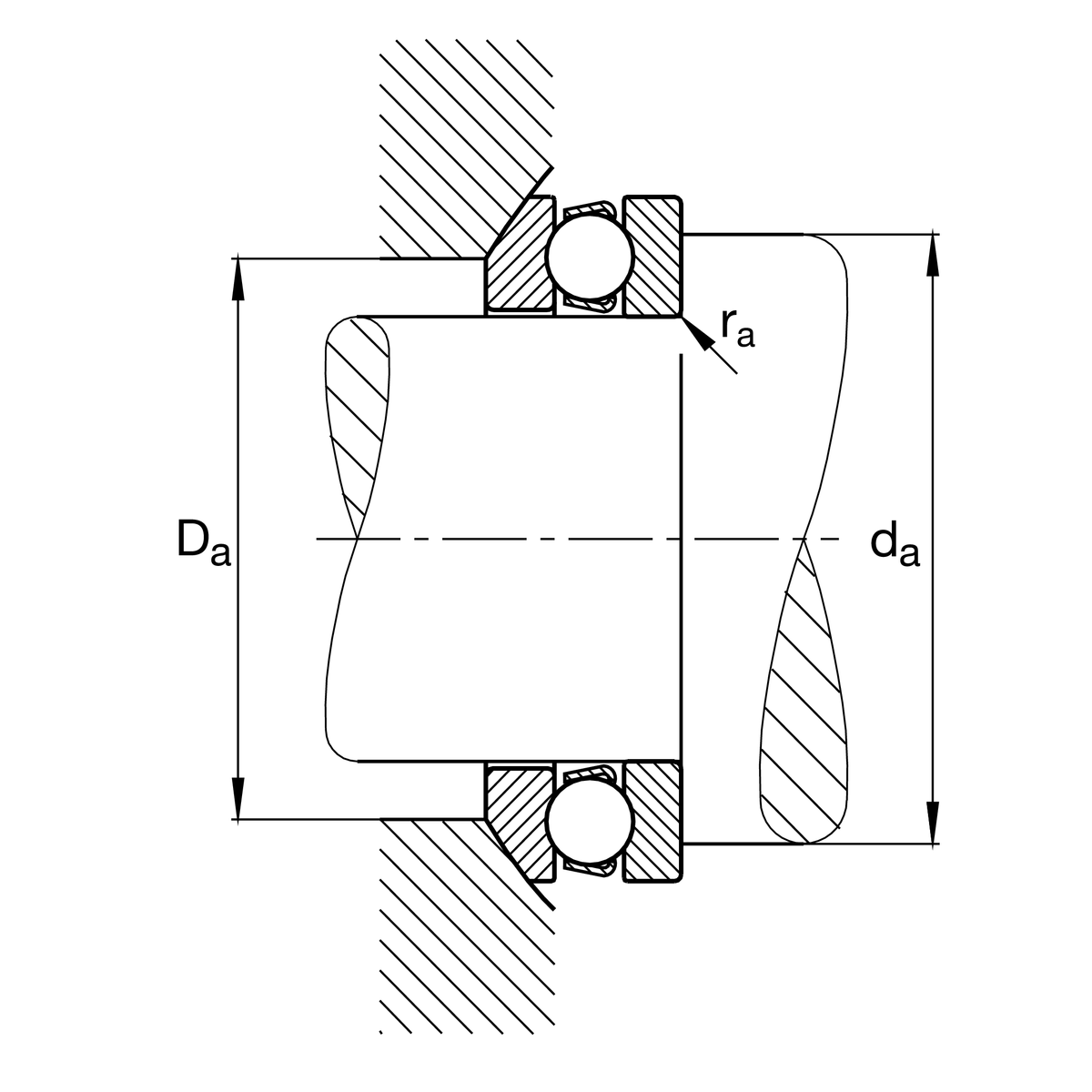

安裝尺寸
| da min | 150 mm | 軸肩最小直徑 |
| Da max | 145 mm | 殼肩最大直徑 |
| ra max | 1 mm | Maximum filled radius |

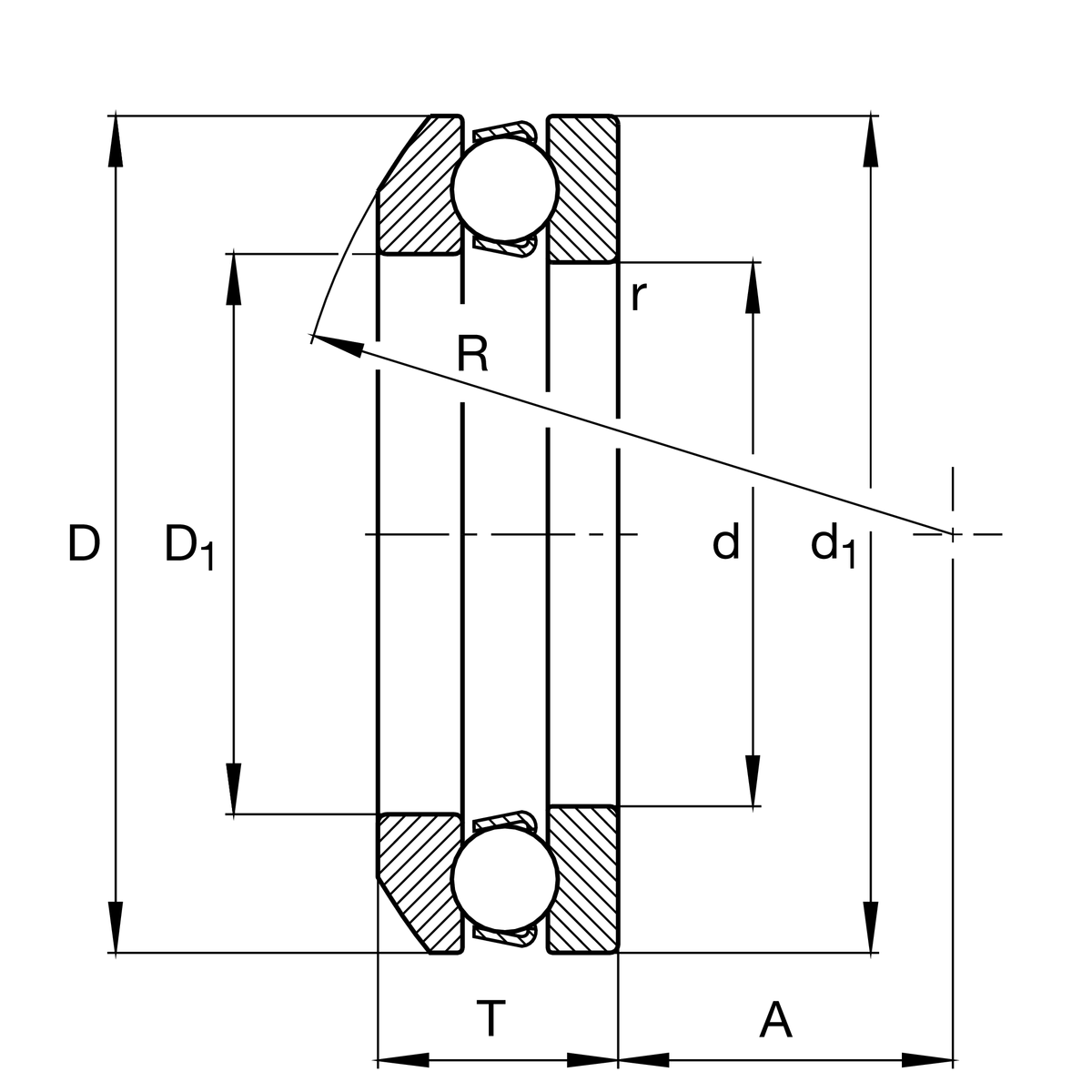

尺寸
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 123 mm | 內徑 軸承座 washer |
| d1 | 170 mm | 外徑 shaft washer |
| R | 125 mm | Radius 球形 軸承座 washer |
| A | 61 mm | 中心點距離 |

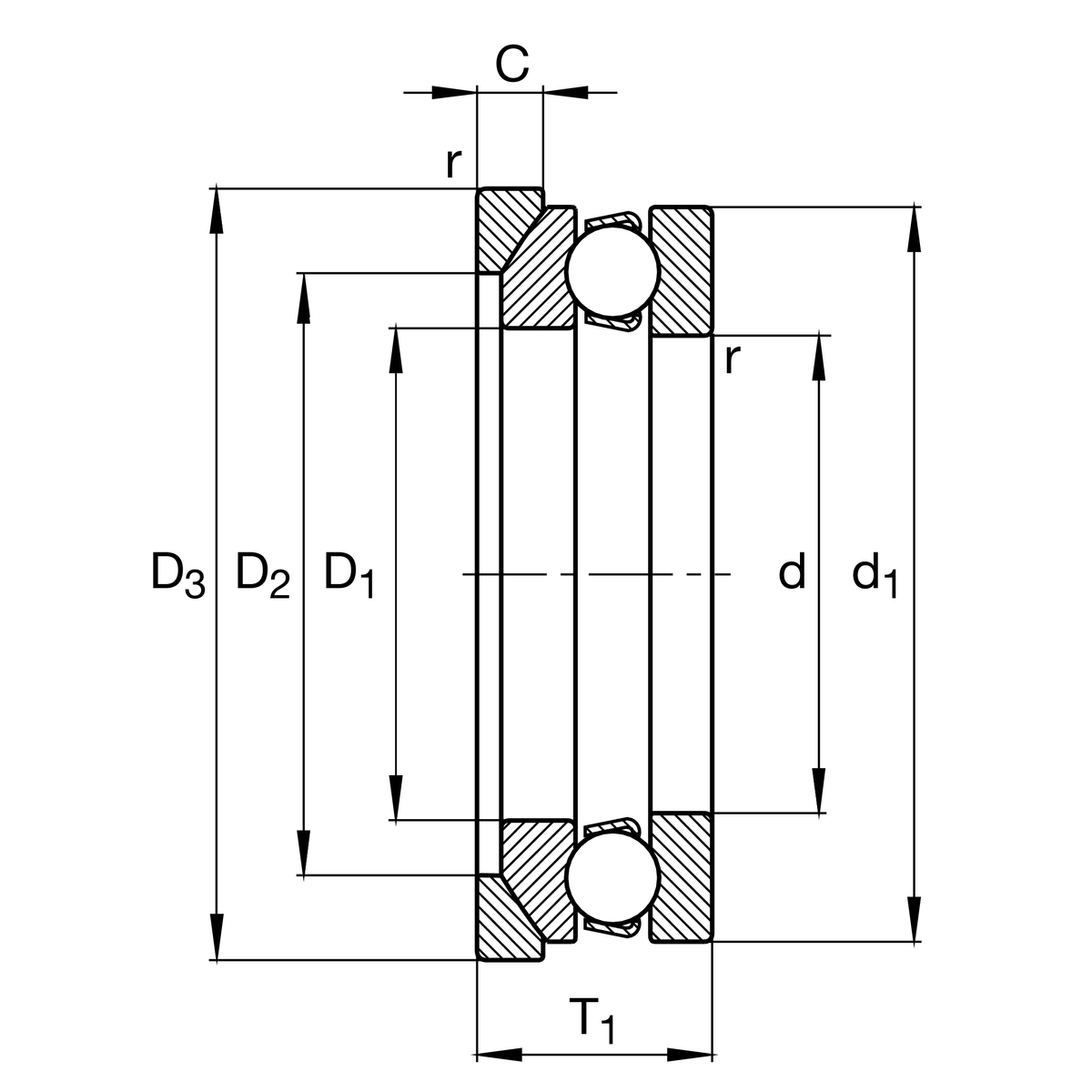

| T1 | 46 mm | Height with seat washer |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
計算參數s
| A | 0.94 | Minimum load factor |
附加資訊
U224 | Seat washer |
您目前的產品型號
| Cage | JP | 沖壓鋼板 |
| Tolerance class | PN | 正常（PN） |
