主要尺寸與性能資料
| d | 90 mm | 內徑 |
| H | 265 mm | Height flange |
| B1 | 69.5 mm | 鎖環總寬度 |
| U | 50.5 mm | 總高度單位 |
| Cr | 109,000 N | 基本額定動載荷，徑向 |
| C0r | 79,000 N | 基本額定靜態負荷，徑向 |
| Cur | 3,350 N | 疲勞負載極限，徑向 |
| ≈m | 8.4 kg | 重量 |

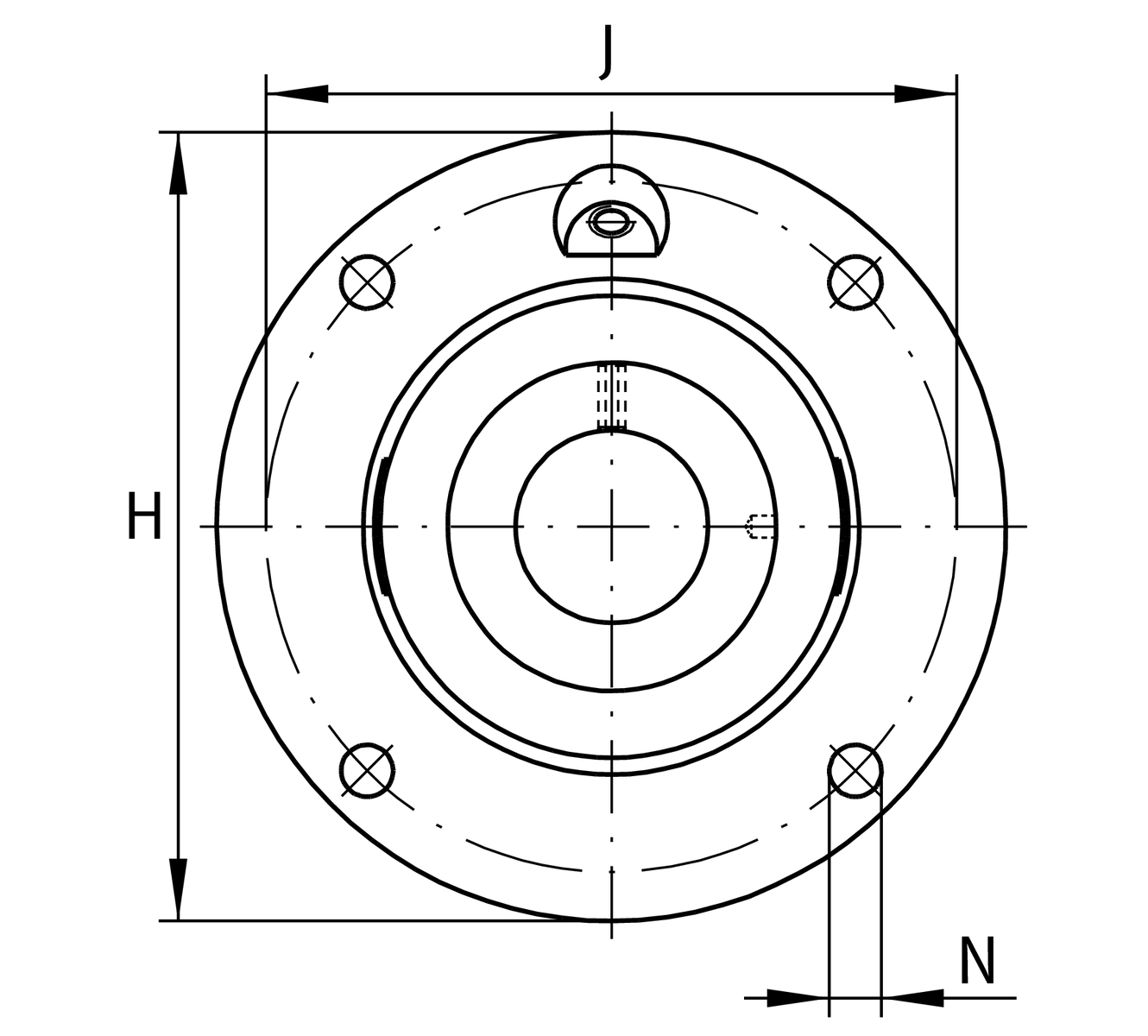

安裝尺寸
| J | 220 mm | Pitch circle diameter (holes) |
| N | 23 mm | 固定內徑 |
| Z | 190 mm | Diameter spigot |
h8 | Diameter spigot clearance | |
| W | 6 mm | 平面寬度s |
| n | 4 | 螺絲孔數 |
尺寸
| A | 32 mm | 外殼高度 |
| A1 | 20 mm | 厚度 of flange |
| A2 | -4 mm | 滾道距離 |
| S | 3 mm | 倒角寬度 |
| Q | M6 | 用於潤滑的連接螺紋 |
附加資訊
1 | 外殼數量 | |
ME18 | 軸承座 | |
GE90-XL-KRR-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
