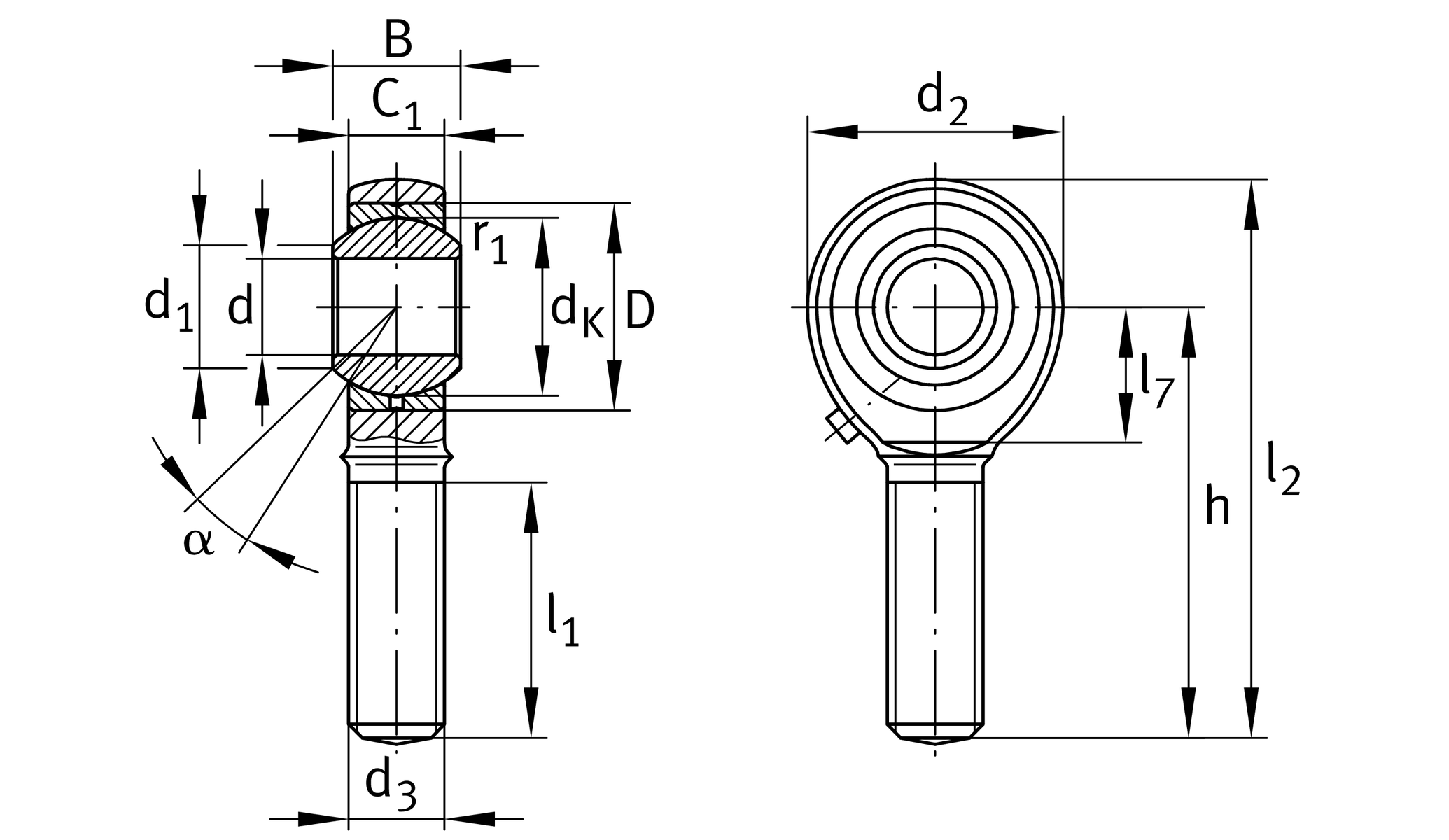

主要尺寸與性能資料
| Cr | 4,320 N | 基本額定動載荷，徑向 |
| C0r | 6,930 N | 基本額定靜態負荷，徑向 |
| d | 6 mm | 內徑 bearing |
| D | 16 mm | 外徑 bearing |
| l2 | 46 mm | 總長度 external thread head |
| B | 9 mm | 內圈寬度 |
| d2 | 20 mm | 外眼徑 |
| ≈m | 29.85 g | 重量 |
安裝尺寸
| d1 | 8.9 mm | 外法蘭直徑 內圈 |
| r1smin | 0.3 mm | 邊緣間距 |
尺寸
| dK | 12.7 mm | 球直徑 |
| d3 | M6 | 螺紋尺寸 |
| h | 36 mm | Shank Length External thread rod |
| C1 | 6.75 mm | 桿端寬度 |
| α | 13 ° | 傾斜角度 |
| l1 | 21 mm | Shank Length External thread head |
| dOT | 0.012 mm | 內徑 bearing, 公差上限 |
| dUT | 0 mm | 內徑 bearing, 較低的公差 |
| dT | H7 | 內徑 bearing, tolerance |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| BUT | -0.12 mm | 內圈寬度, 較低的公差 |
| Gr | 0 - 0,035 | 徑向間隙 |
| Grmax | 0.035 mm | 最大徑向間隙 |
| Grmin | 0 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 250 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 |
