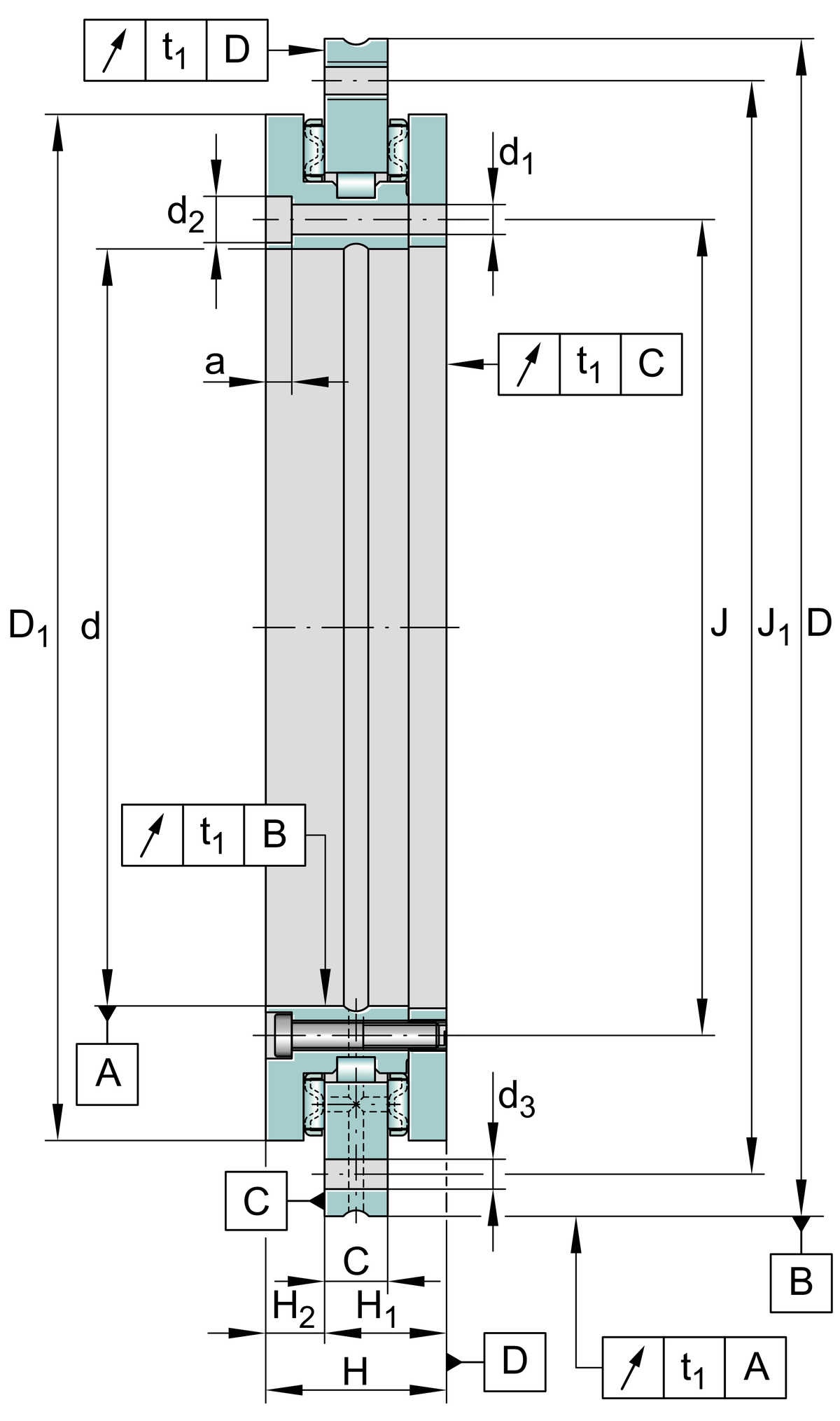

主要尺寸與性能資料
| d | 850 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.05 mm | 內徑公差下限 | |
| D | 1,095 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.063 mm | 外徑公差下限 | |
| H | 124 mm | 高度 |
| Cr | 520,000 N | 基本額定動載荷，徑向 |
| C0r | 1,690,000 N | 基本額定靜態負荷，徑向 |
| Ca | 1,020,000 N | 基本額定動載荷，軸向 |
| C0a | 8,500,000 N | 基本額定靜態載荷，軸向 |
| nG | 50 1/min | 極限轉速 |
| MR | 130 Nm | 軸承摩擦扭矩，5 1/min |
| ≈m | 231.4 kg | 重量 |
安裝尺寸
| J | 890 mm | 內圈固定孔節圓直徑 |
| J1 | 1,055 mm | 外圈固定孔節圓直徑 |
| d1 | 18 mm | 內圈固定孔直徑 |
| d2 | 26 mm | 固定孔的對孔直徑 |
| a | 17 mm | 固定孔的對孔深度 |
58 | 內圈固定孔數量 | |
| d3 | 18 mm | 外圈固定孔直徑 |
54 | 外圈固定孔數量 | |
| n | 60 | 節距數量 |
| t | 6 ° | 節距分離角 |
| G | M12 | 螺紋拔出孔 |
6 | 螺紋抽出孔數量 | |
| MA | 284 Nm | 螺絲緊固力矩 |
2 | 固定螺絲數量 | |
| t1 | 12 µm | 軸向與徑向跳動，測量標準；在已安裝軸承上測量，理想的相鄰結構。 |
尺寸
| H1 | 80.5 mm | 外圈接觸面高度 |
0.3 mm | 外圈 接觸面高度H1 公差上限 | |
-0.3 mm | 外圈接觸面高度 H1 公差下限 | |
| H2 | 43.5 mm | 外圈接觸面高度 |
0.3 mm | 外圈 接觸面高度H2 公差上限 | |
-0.3 mm | 外圈接觸面高度 H2 公差下限 | |
| D1 max | 1,018 mm | 內環最大直徑 |
| C | 37 mm | 外圈寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 26,500 N/µm | 軸承的軸向剛性 |
| crL | 11,900 N/µm | 軸承位置的徑向剛性 |
| ckL | 2,351,000 Nm/mrad | 軸承位置的傾斜剛性 |
| caL | 61,900 N/µm | 滾動元件組的軸向剛性 |
| crL | 12,000 N/µm | 滾動元件組的徑向剛性 |
| ckL | 6,772,000 Nm/mrad | 滾動元件組的傾斜剛性 |
