主要尺寸與性能資料
| d | 60 mm | 內徑 |
| D | 110 mm | 外徑 |
| B | 34 mm | 寬度 |
| Cr | 160,000 N | 基本額定動載荷，徑向 |
| C0r | 155,000 N | 基本額定靜態負荷，徑向 |
| Cur | 20,700 N | 疲勞負載極限，徑向 |
| nG | 2,030 1/min | 極限轉速 |
| ≈m | 1.23 kg | 重量 |

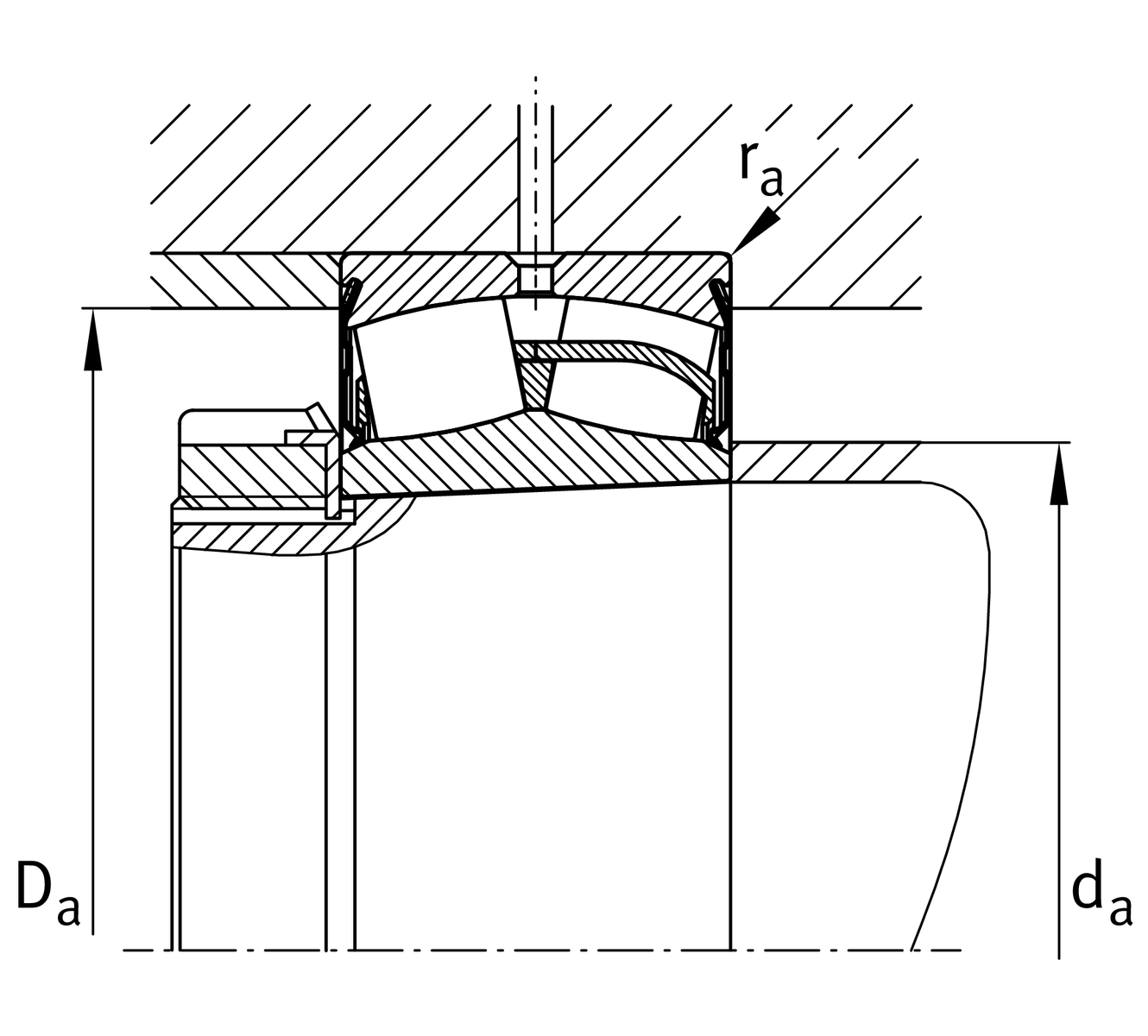

安裝尺寸
| da min | 67.6 mm | 軸肩最小直徑 |
| da max | 67.6 mm | 軸肩最大直徑 |
| Da max | 101 mm | 殼肩最大直徑 |
| ra max | 1.5 mm | 最大凹槽半徑 |
| db min | 65 mm | 套筒最小內腔直徑 |
| Ba min | 8 mm | 套筒最小空腔寬度 |

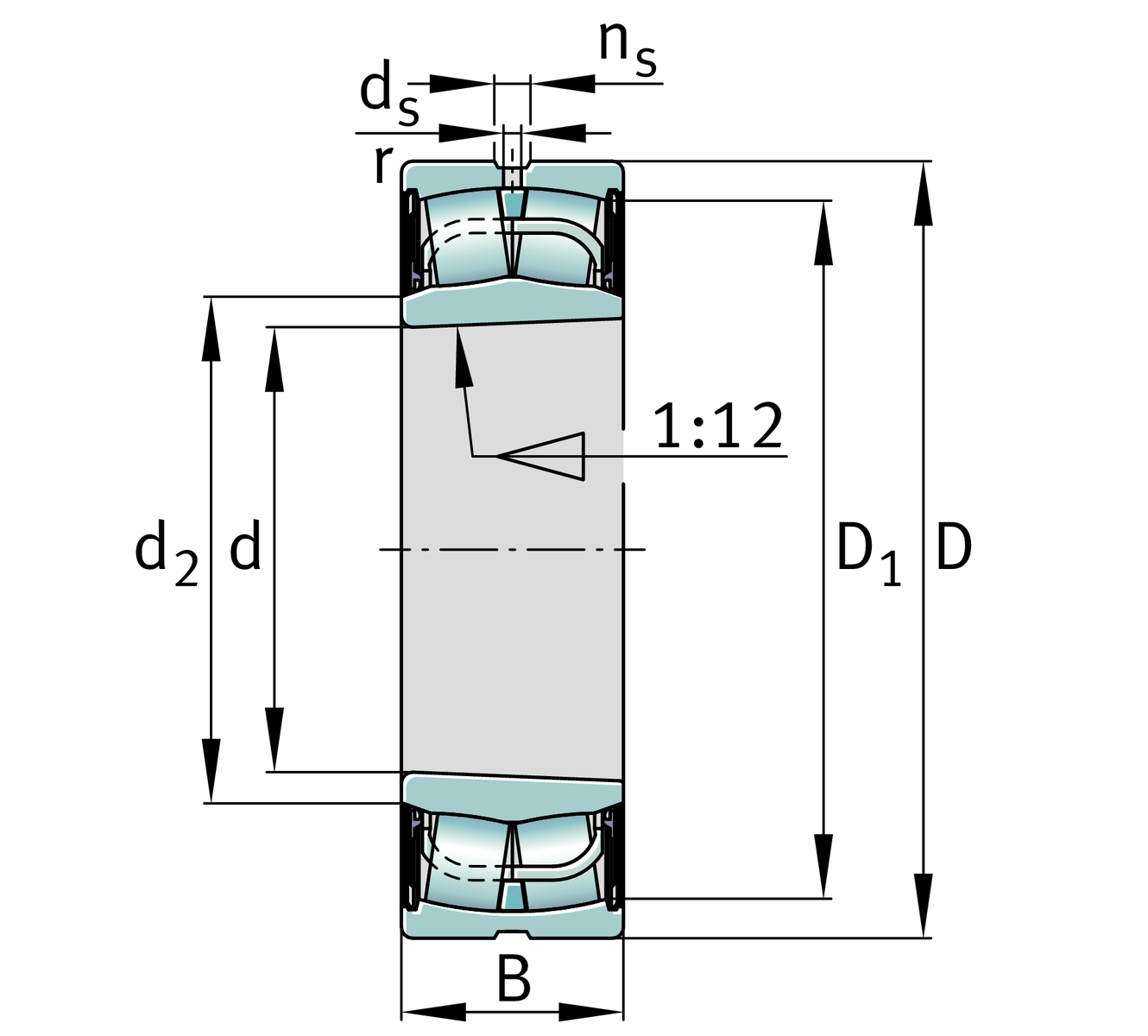

尺寸
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 100.7 mm | 外圈內徑 |
| d2 | 67.6 mm | 內圈的滾道直徑 |
| ds | 3.2 mm | 潤滑孔直徑 |
| ns | 6.5 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.23 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.98 | 動態軸向負載係數 |
| Y2 | 4.44 | 動態軸向負載係數 |
| Y0 | 2.92 | 靜態軸向負荷係數 |
附加資訊
H2212-T-WS | 緊定套 | |
AH2212-WS | 退卸套 |
您目前的產品型號
| Design | E1 | 無中心肋 |
| Bore type | K | 錐度，錐度1:12 |
| Cage | JPA | 金屬板保持架 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Relubrication feature | Standard | |
| Sealing | 2RSR | Seals on both sides, normal temperature |
| Sealing - excess width | WS | Sealing - excess width |
