主要尺寸與性能資料
| D | 72 mm | 外徑 |
| d1 | 30 mm | 滾柱螺柱/螺柱配合直徑 |
| B | 59 mm | 寬度 |
| Cr w | 25,000 N | 基本額定動載荷，徑向 |
| C0r w | 18,800 N | 基本額定靜態負荷，徑向 |
| Cur w | 970 N | 疲勞負載極限，徑向 |
| nD G | 3,500 1/min | 永久脂潤滑速度 |
| ≈m | 0.68 kg | 重量 |

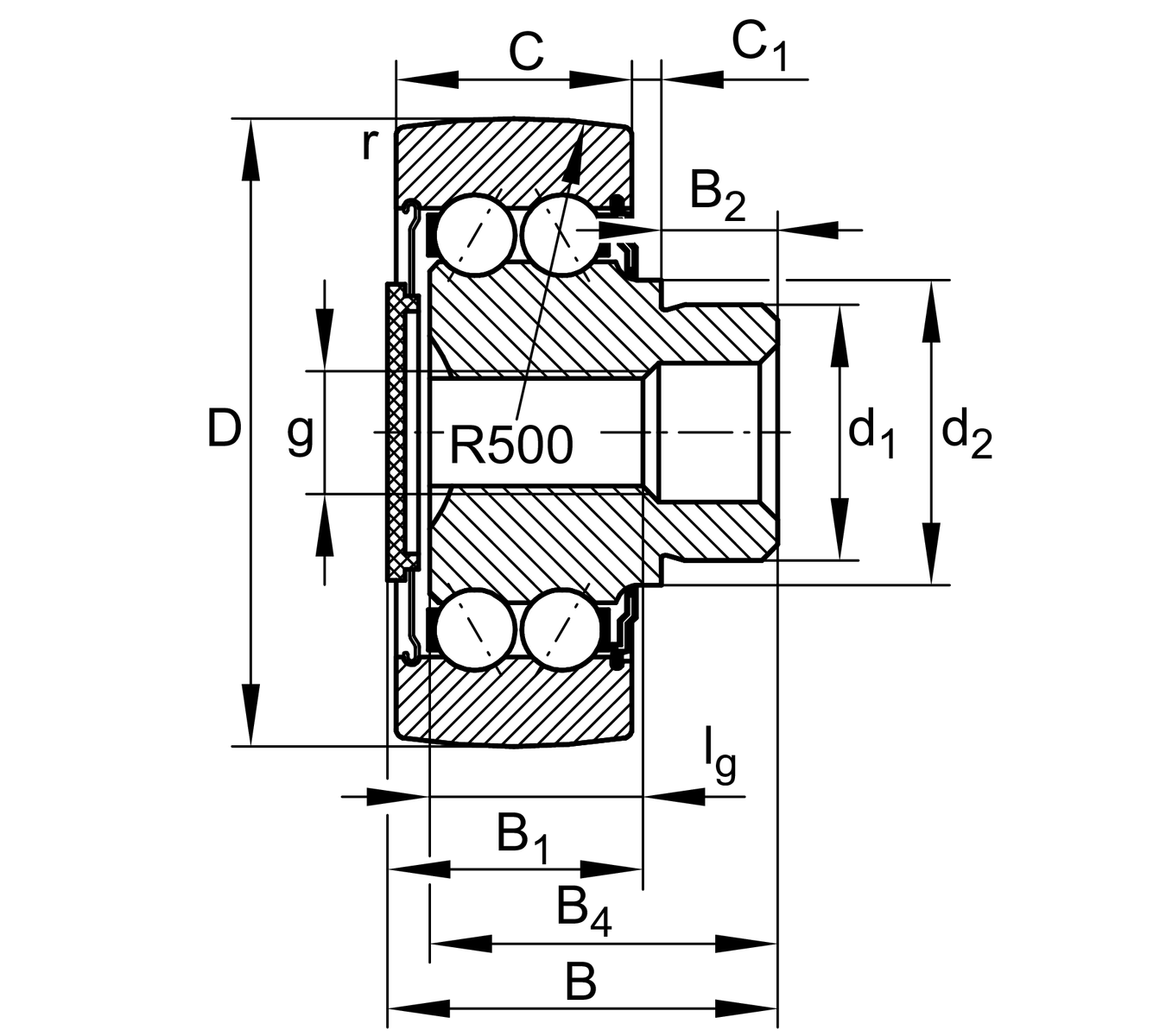

尺寸
| B1 max | 29 mm | Maximum 止推墊圈寬度 |
| B2 | 30 mm | 螺栓/螺柱有效長度 |
| B4 | 56.5 mm | Length total |
| C | 23.8 mm | 外圈寬度 |
| C1 | 4.5 mm | 凸出外圈至止推墊圈 |
| d2 | 37.3 mm | 止推墊圈止動直徑 |
| rmin | 1 mm | 最小倒角尺寸 |
| g | M16 | Thread inside |
| lg | 20 mm | 螺紋長度 (inner) |
| R | 500 mm | 外圈外輪廓半徑 |
您目前的產品型號
| Sealing | DRS | Lip seal on stud side, axial sealing action Sealing shield with cover on the end face |
| Outer Ring profile | R500 | R500 |
| Relubrication feature | 沒有 | 沒有 |
| Assembling aid head | SL | Mounting slot |
