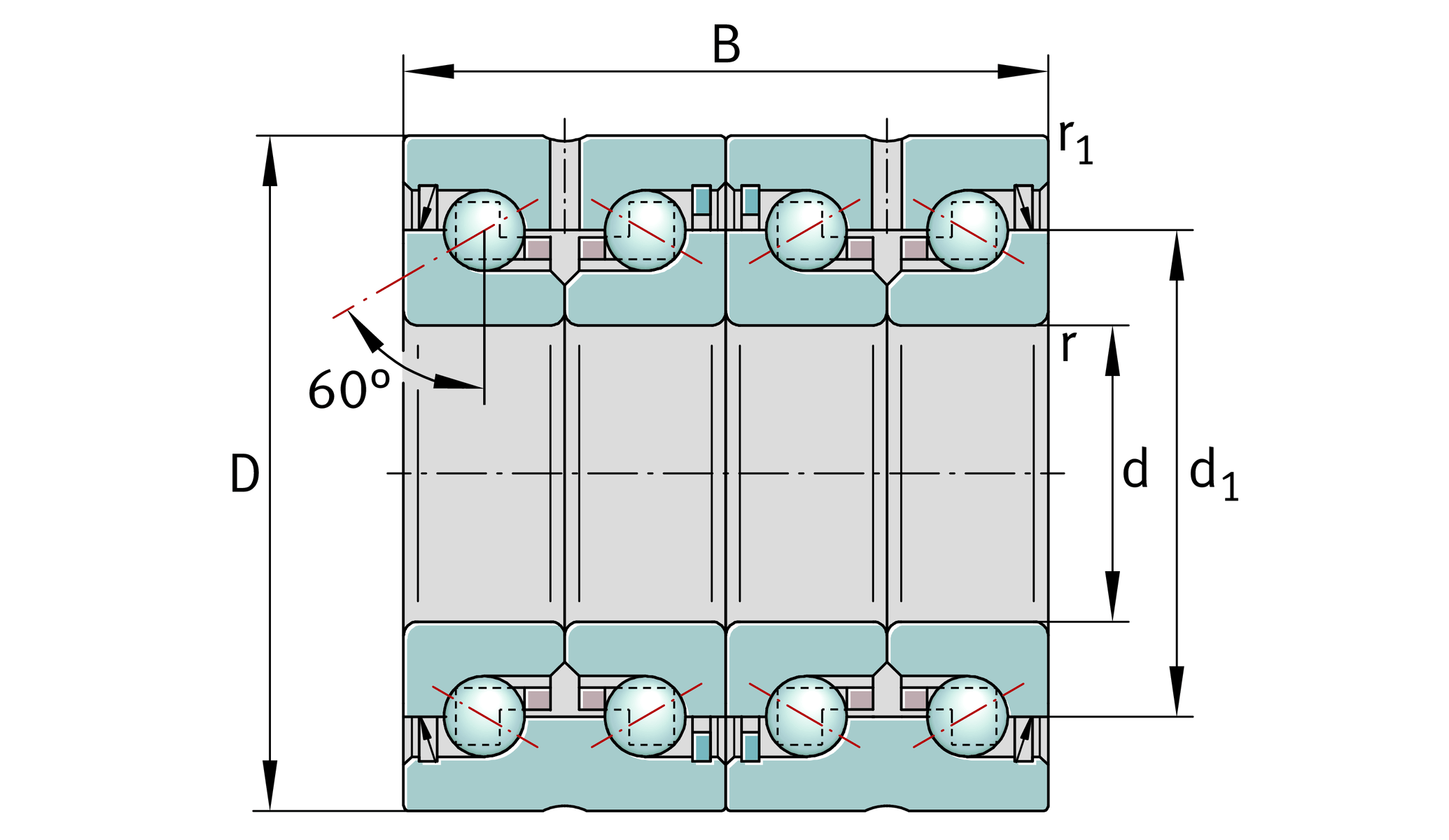

主要尺寸與性能資料
| d | 30 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.005 mm | 內徑公差下限 | |
| D | 62 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.01 mm | 外徑公差下限 | |
| B | 56 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.5 mm | 寬度下限公差 | |
| Ca | 52,000 N | 基本額定動載荷，軸向 |
| C0a | 127,000 N | 基本額定靜態載荷，軸向 |
| Cua | 7,700 N | 疲勞負荷極限，軸向 |
| nG Grease | 5,000 1/min | 脂潤滑的極限轉度 |
| nϑ | 2,200 1/min | 熱安全運行速度 |
| MR | 0.75 Nm | 軸承摩擦力矩 |
| ≈m | 0.799 kg | 重量 |

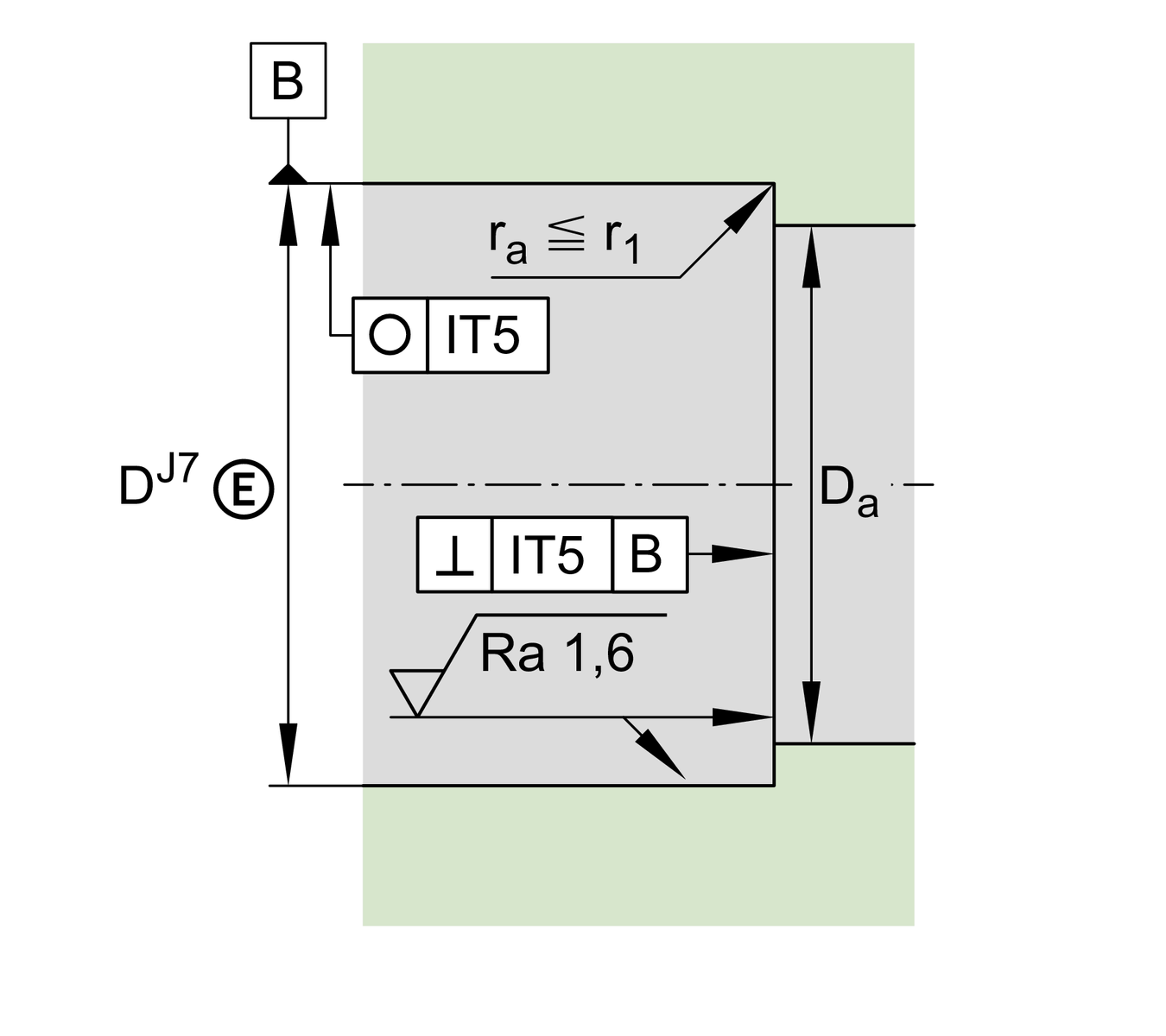

安裝尺寸
| Da max | 53 mm | 外殼最大直徑 |
| da min | 40 mm | 最小軸直徑 |
尺寸
| d1 | 45.5 mm | 內圈擋邊直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 1,500 N/µm | 軸向剛性 |
| ckL | 620 Nm/mrad | 傾斜剛性 |
| Mm | 1.46 kg*cm2 | 質量慣性矩 |
2.5 µm | 軸向跳動 | |
ZMA30/52 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 | |
AM30 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 | |
| MA | 32 Nm | 推薦的 INA 精密鎖緊螺母的擰緊扭矩 |
9,947 N | 所需的鎖緊螺帽軸向力 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
| Tolerance class | Standard | |
| Number of bearings | 2AP | 配對推力角接觸球軸承 |
