主要尺寸與性能資料
| d | 20 mm | 內徑 |
| D | 47 mm | 外徑 |
| B | 18 mm | 寬度 |
| Cr | 10,100 N | 基本額定動載荷，徑向 |
| C0r | 2,600 N | 基本額定靜態負荷，徑向 |
| Cur | 166 N | 疲勞負載極限，徑向 |
| nG | 10,100 1/min | 極限轉速 |
| ≈m | 0.145 kg | 重量 |

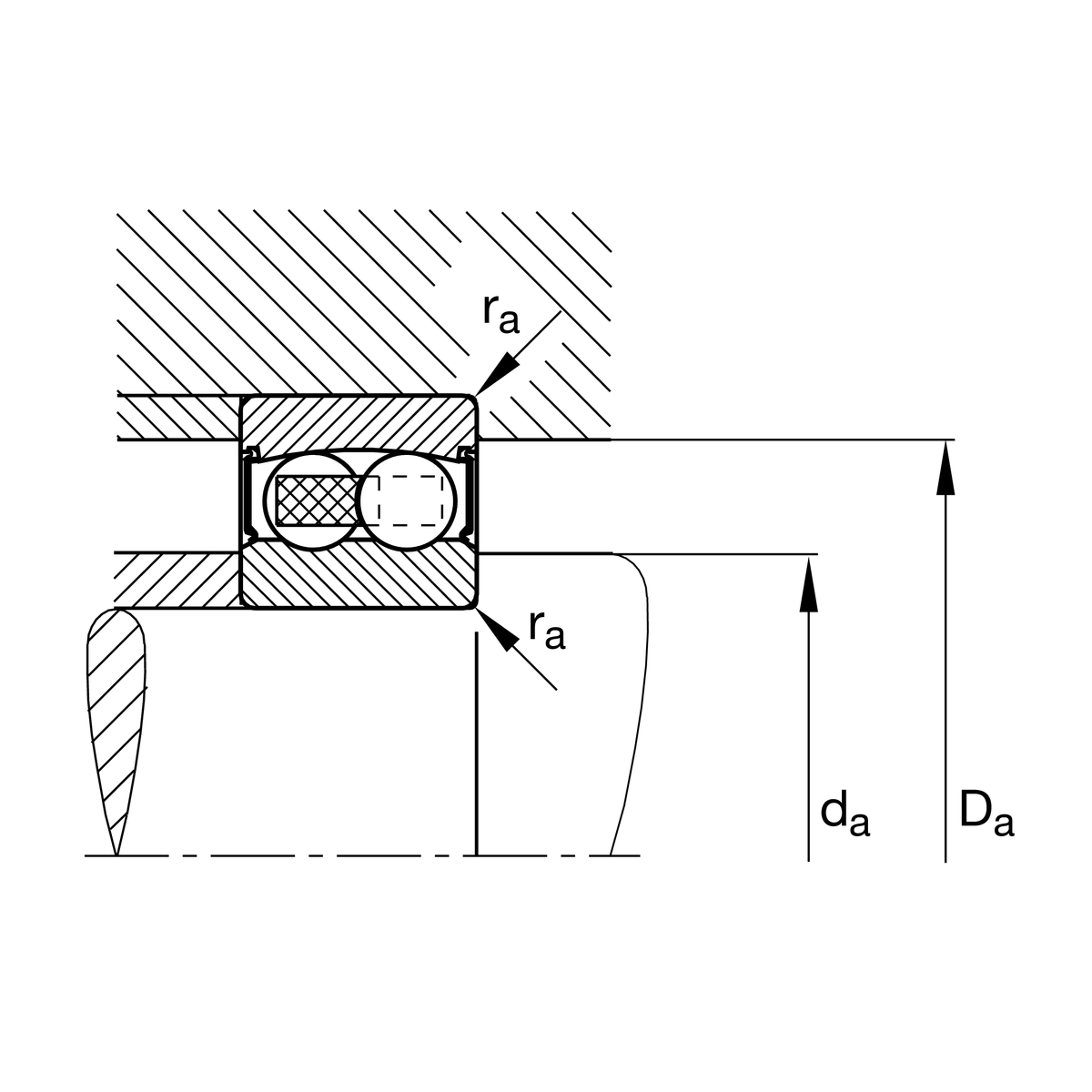

安裝尺寸
| da min | 25.6 mm | 軸肩最小直徑 |
| Da max | 41.4 mm | 殼肩最大直徑 |
| ra max | 1 mm | 最大圓角半徑 |

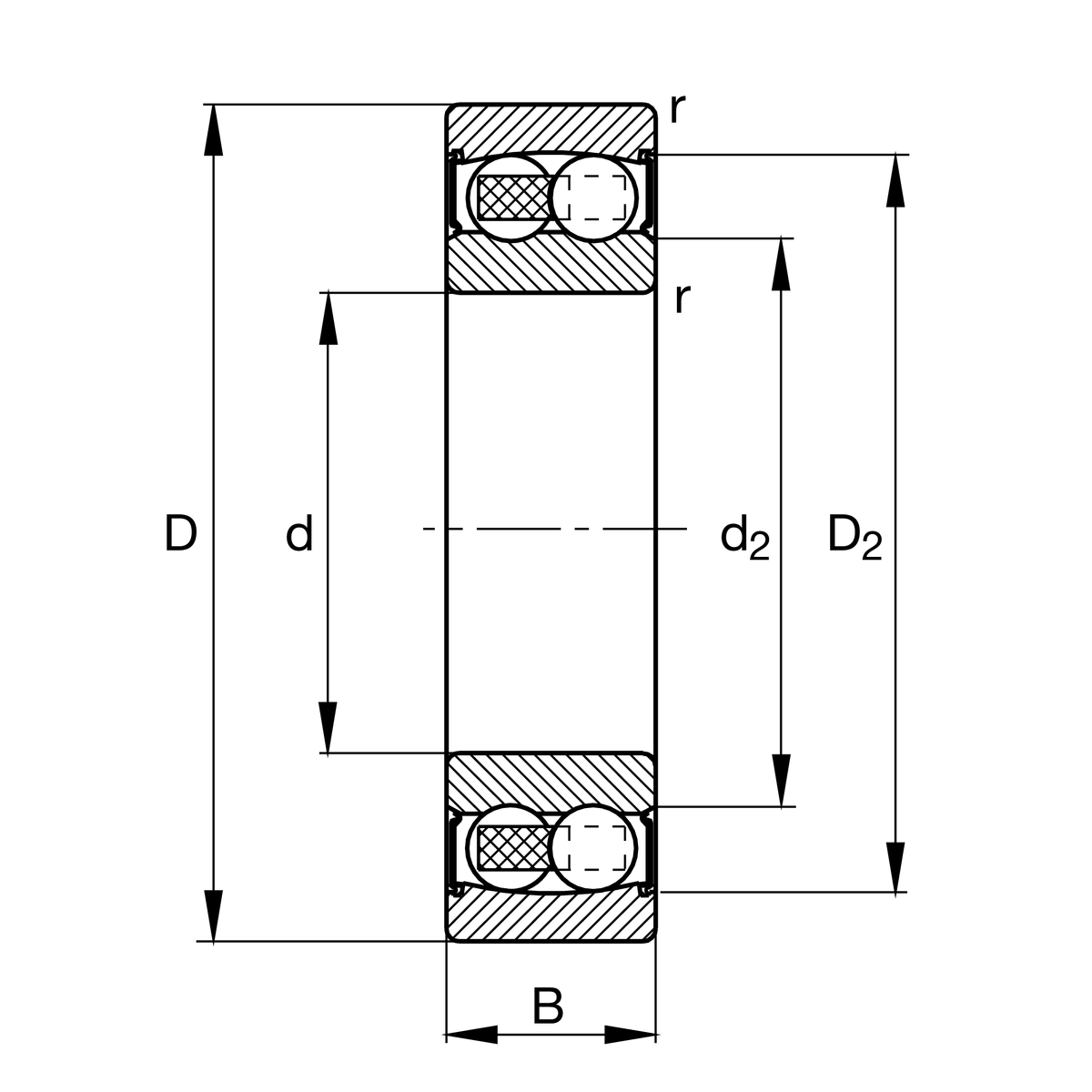

尺寸
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 37.9 mm | 外圈肩徑 |
| D2 | 40.96 mm | 量測外圈直徑 |
| d1 | 28.45 mm | 內圈肩徑 |
| d2 | 25.76 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.28 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.24 | 動態軸向負載係數 |
| Y2 | 3.47 | 動態軸向負載係數 |
| Y0 | 2.35 | 靜態軸向負荷係數 |
您目前的產品型號
| Version code | >N | Not marked on bearing |
| Bore type | Z | 圓柱 |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Lubricant | GA14 | Ball bearing grease, low noise, standard for D<=62mm |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
