主要尺寸與性能資料
| d | 15 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.007 mm | 內徑公差下限 | |
| D | 38.45 mm | 外徑 bearing pot |
0.03 mm | 外徑 bearing pot 公差上限 | |
-0.01 mm | 外徑 bearing pot 較低的公差 | |
| B | 22 mm | 內圈寬度 |
0.25 mm | Inner ring 寬度上限公差 | |
-0.25 mm | Inner ring 寬度下限公差 | |
| Cr | 16,700 N | 基本額定動載荷，徑向 |
| C0r | 10,700 N | 基本額定靜態負荷，徑向 |
| Ca | 16,400 N | 基本額定動載荷，軸向 |
| C0a | 22,400 N | 基本額定靜態載荷，軸向 |
| Cur | 560 N | 疲勞負載極限，徑向 |
| MRL | 0.2 Nm | Bearing friction torque |
| ≈m | 143.1 g | 重量 |

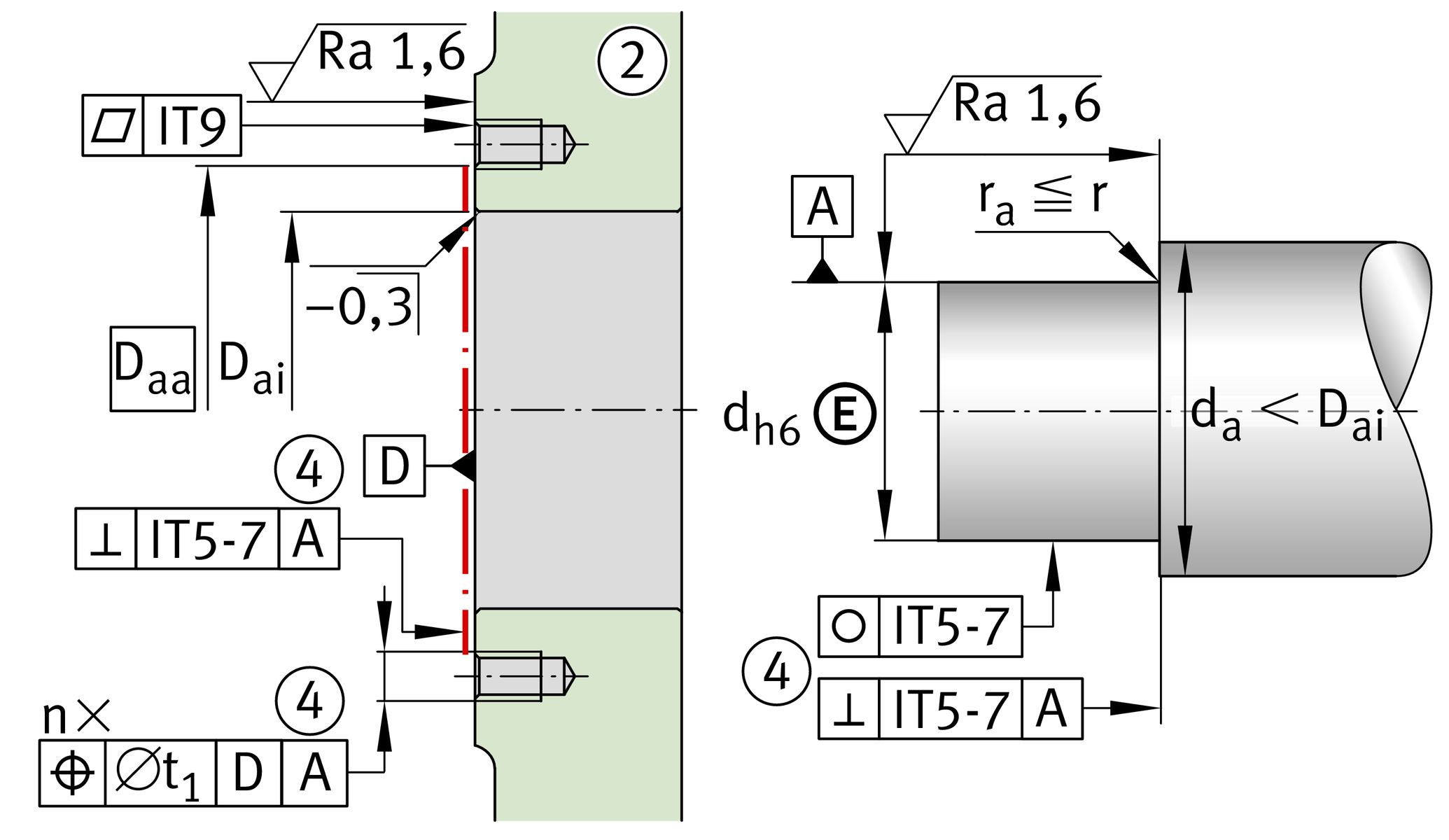

安裝尺寸
| da | 17.5 mm | 直徑軸肩 |

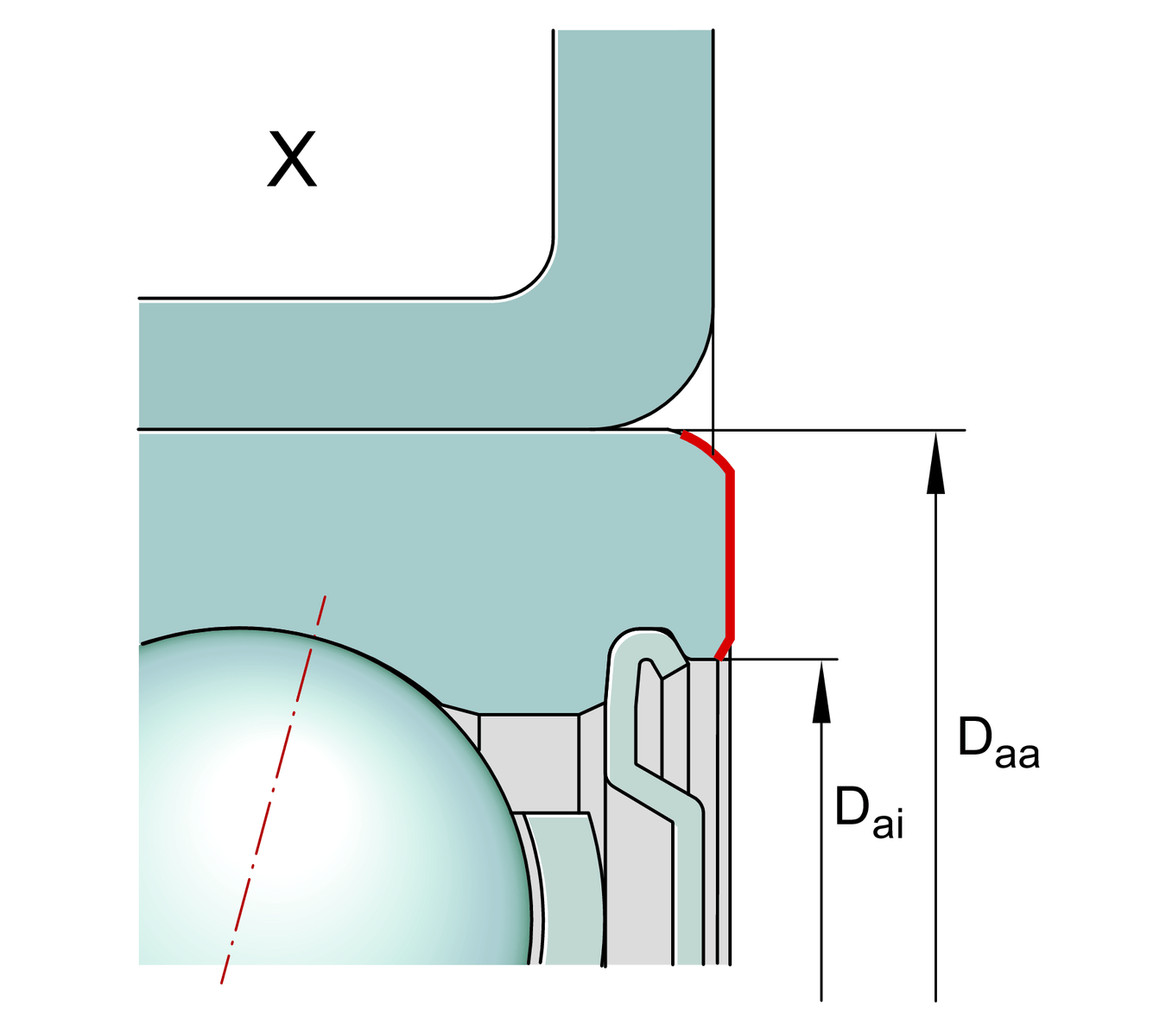

| Dai | 29 mm | Support diameter outer ring inside |
| Daa min | 35 mm | Minimum support diameter outer ring outside |
M6 | Screw size | |
| n | 4 | Number of screws |
| t1 | 0.2 mm | Position bore in the 軸承座 |

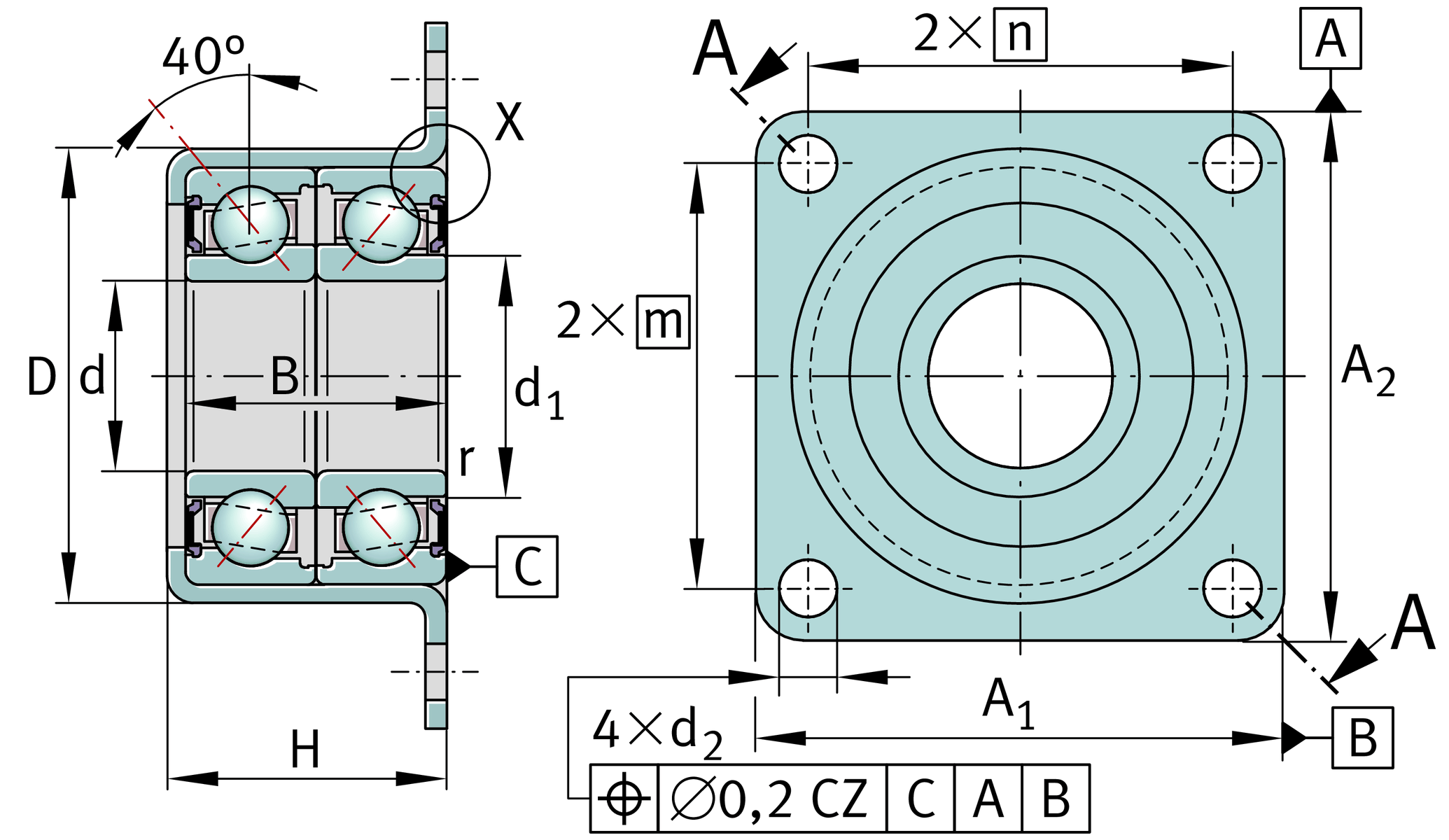

尺寸
| d1 | 18 mm | 內圈擋邊直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| d2 | 6.6 mm | Fixing boring diameter |
| A1 | 47 mm | 法蘭寬度 |
| A2 | 51 mm | Height flange |
| m | 39 mm | Bore distance height |
| n | 35 mm | Bore distance width |
| H | 24 mm | 外殼高度 |
0 mm | 外殼高度 公差上限 | |
-0.5 mm | 外殼高度 較低的公差 |
附加資訊
| caL | 200 N/µm | 軸向剛性 |
| Mm | 0.0178 kg*cm2 | 質量慣性矩 |
7 µm | 軸向跳動 | |
ZM15 | Locknut 1 | |
AM15 | Locknut 2 | |
| MA | 10 Nm | 擰緊扭力螺母 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
