主要尺寸與性能資料
| D | 35 mm | 外徑 |
| de | 18 mm | Diameter of eccentric |
| B | 65.5 mm | 寬度 |
| Cr w | 7,900 N | 基本額定動載荷，徑向 |
| C0r w | 5,300 N | 基本額定靜態負荷，徑向 |
| Cur w | 270 N | 疲勞負載極限，徑向 |
| nD G | 11,100 1/min | 永久脂潤滑速度 |
| Fr per | 4,800 N | 外圈允許徑向動態載重 |
| ≈m | 0.145 kg | 重量 |

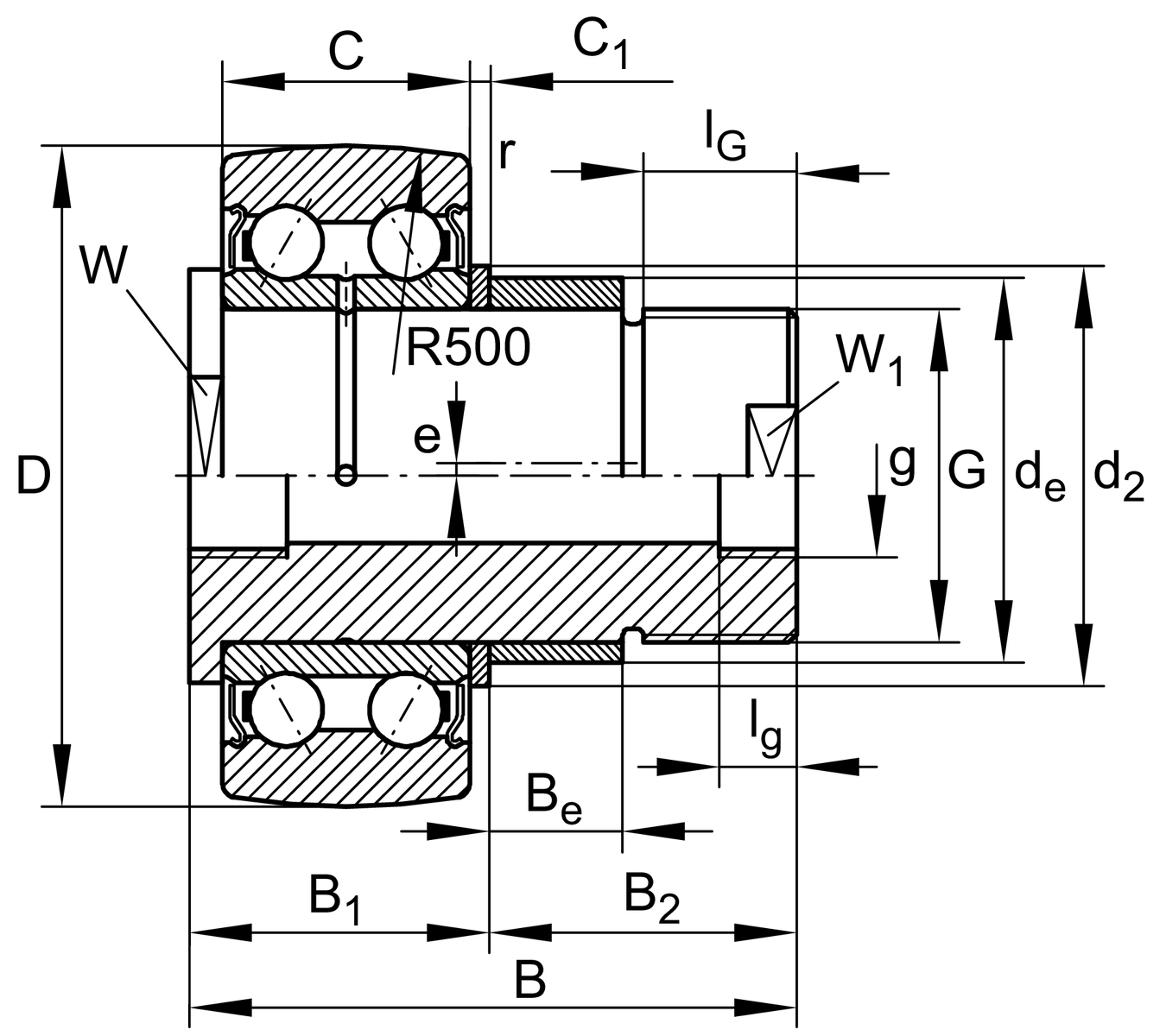

尺寸
| B1 max | 20.5 mm | Maximum 止推墊圈寬度 |
| B2 | 45 mm | 螺栓/螺柱有效長度 |
| C | 15.9 mm | 外圈寬度 |
| C1 | 2 mm | 凸出外圈至止推墊圈 |
| d2 | 25 mm | 止推墊圈止動直徑 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| W | 15 mm | 平面寬度 |
| W1 | 9 mm | 平面寬度 |
| e | 1 mm | Eccentricity |
| Be | 18 mm | Width, eccentric |
| g | M6 | Thread inside |
| lg | 6 mm | 螺紋長度 (inner) |
| G | M12X1,5 | 線 |
| IG min | 24 mm | Minimum 螺紋長度 |
| R | 500 mm | 外圈外輪廓半徑 |
附加資訊
| MA | 30 Nm | 擰緊扭力螺母 |
您目前的產品型號
| Sealing | 2Z | Sealing shield on both sides |
| Outer Ring profile | R500 | R500 |
| Relubrication feature | KS | Via threaded connections on the head and stud |
| Assembling aid head | SF | Spanner flat |
| Mounting aid stud | SF | Spanner flat |
