主要尺寸與性能資料
| d | 6 mm | 內徑 |
0.003 mm | 內徑公差上限 | |
-0.005 mm | 內徑公差下限 | |
| D | 24 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.01 mm | 外徑公差下限 | |
| B | 15 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.25 mm | 寬度下限公差 | |
| Ca | 6,900 N | 基本額定動載荷，軸向 |
| C0a | 8,500 N | 基本額定靜態載荷，軸向 |
| Cua | 385 N | 疲勞負荷極限，軸向 |
| nG Grease | 16,400 1/min | 脂潤滑的極限轉度 |
| nϑ | 6,800 1/min | 熱安全運行速度 |
| MR | 0.04 Nm | 軸承摩擦力矩 |
| ≈m | 0.04 kg | 重量 |

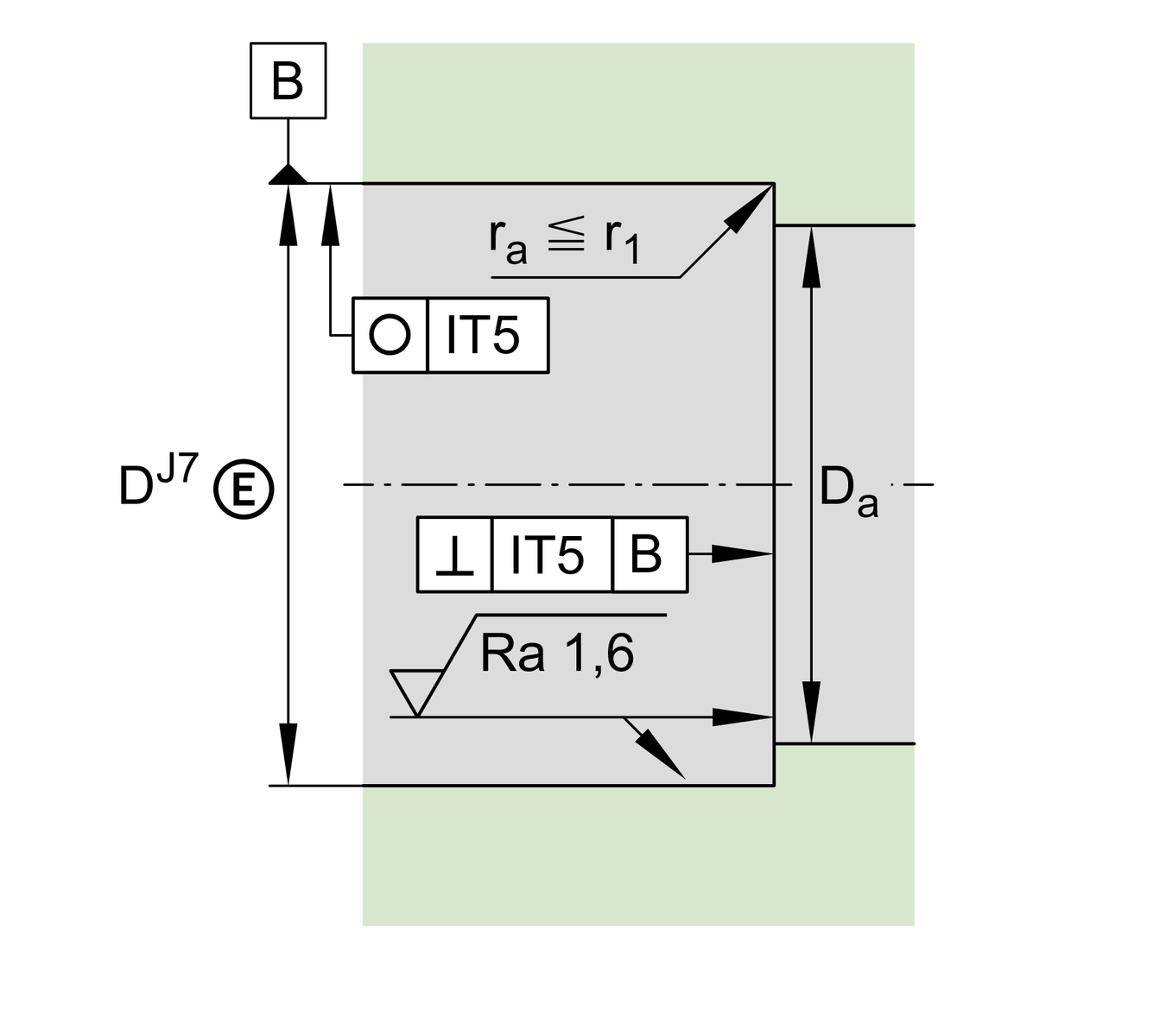

安裝尺寸
| Da max | 19 mm | 外殼最大直徑 |
| da min | 9 mm | 最小軸直徑 |
尺寸
| d1 | 14 mm | 內圈擋邊直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 200 N/µm | 軸向剛性 |
| ckL | 8 Nm/mrad | 傾斜剛性 |
| Mm | 0.0044 kg*cm2 | 質量慣性矩 |
5 µm | 軸向跳動 | |
ZM06 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 | |
| MA | 2 Nm | 推薦的 INA 精密鎖緊螺母的擰緊扭矩 |
2,404 N | 所需的鎖緊螺帽軸向力 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
| Tolerance class | PE | 寬鬆的軸承設計 |
