主要尺寸與性能資料
| d | 6 mm | 內徑 |
0.002 mm | 內徑公差上限 | |
-0.003 mm | 內徑公差下限 | |
| D | 24 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.01 mm | 外徑公差下限 | |
| B | 15 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.25 mm | 寬度下限公差 | |
| Ca | 6,900 N | 基本額定動載荷，軸向 |
| C0a | 8,500 N | 基本額定靜態載荷，軸向 |
| Cua | 385 N | 疲勞負荷極限，軸向 |
| nG Grease | 19,900 1/min | 脂潤滑的極限轉度 |
| nϑ | 12,000 1/min | Thermally permissible speed |
| ≈m | 59 g | 重量 |

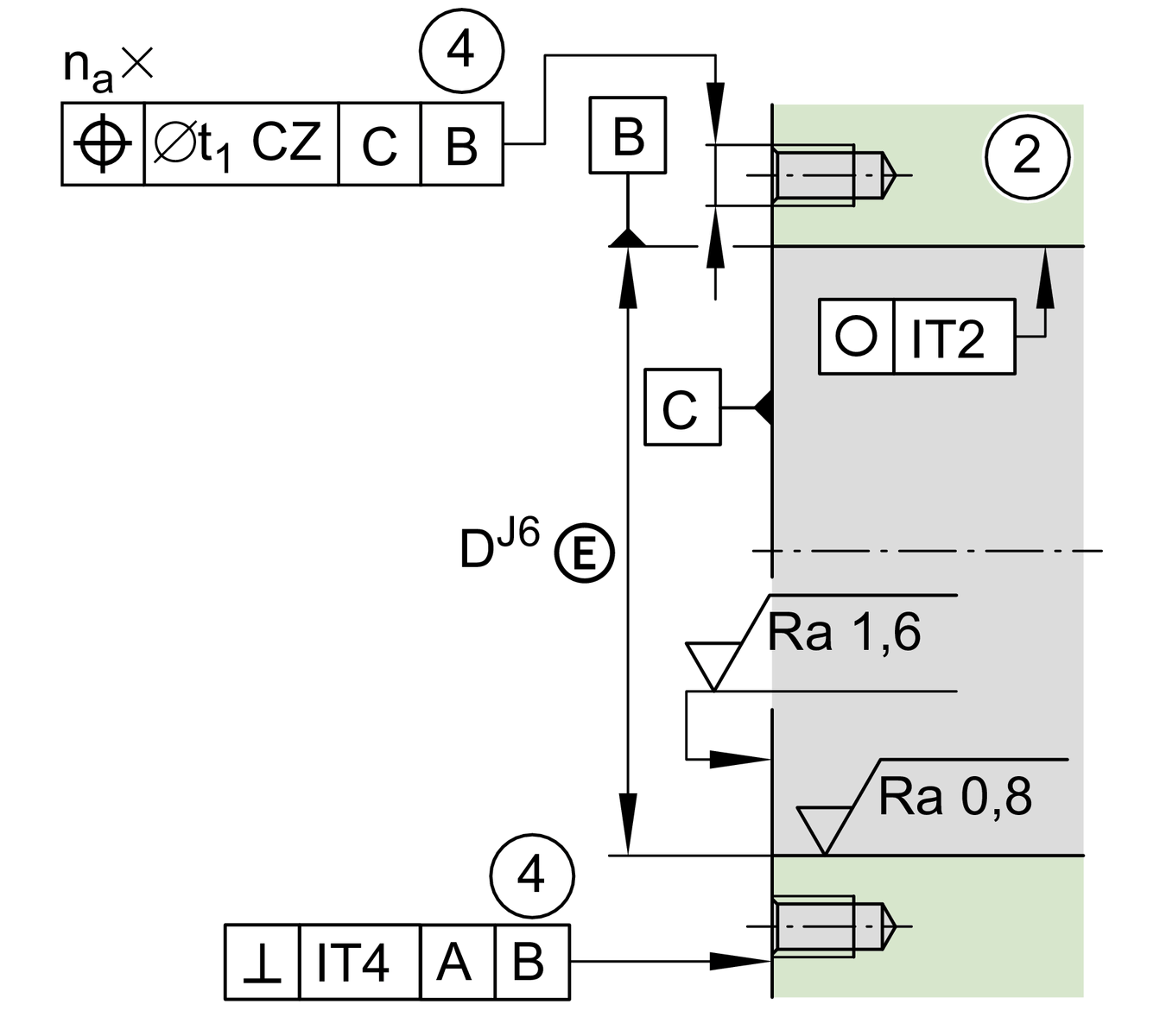

安裝尺寸
| da min | 9 mm | 軸肩最小直徑 |
| da max | 18 mm | 軸肩最大直徑 |
| t1 | 0.1 mm | position tolerance |
M4 | Screw size | |
| na | 4 | Number of screws |

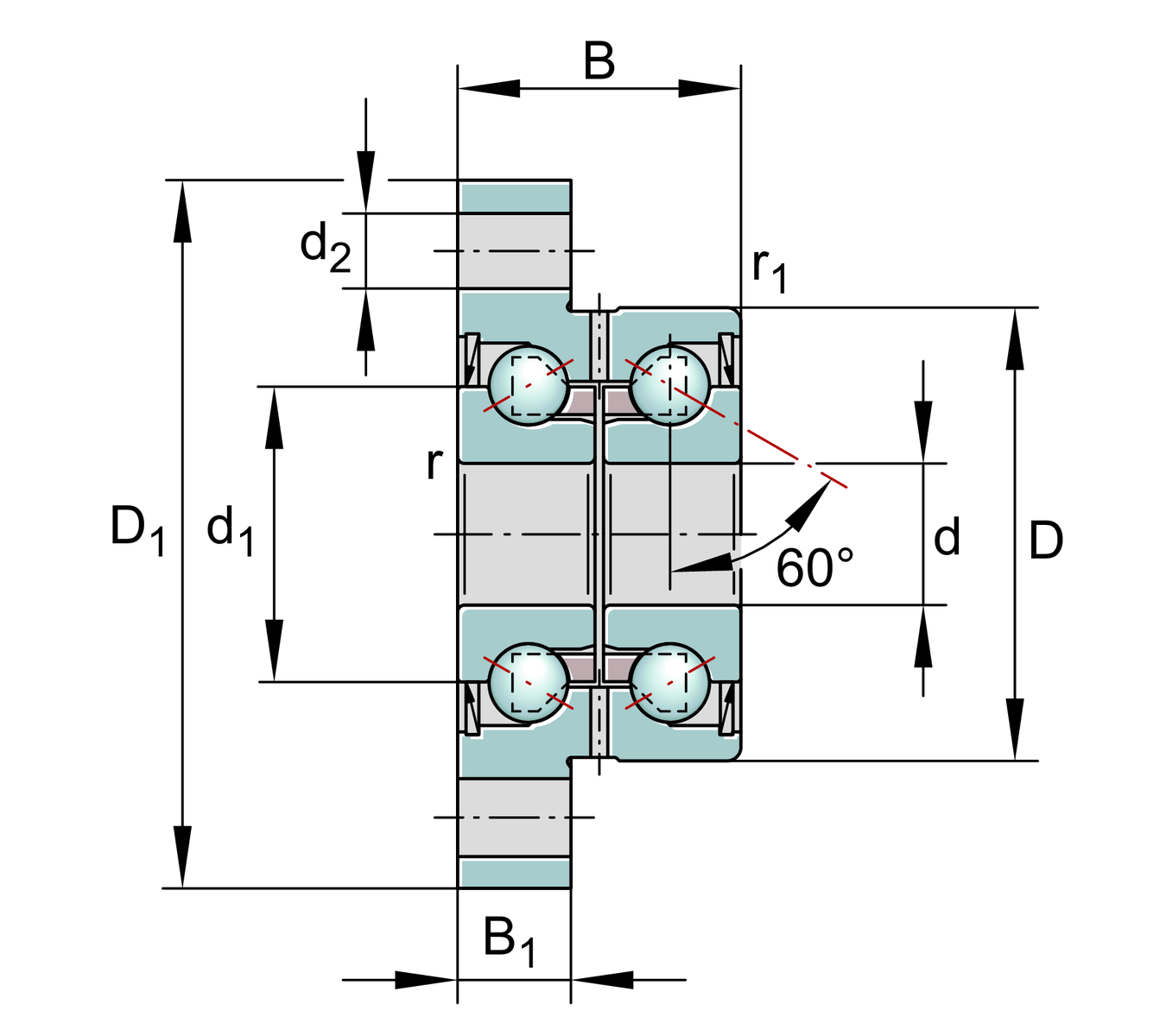

尺寸
| d1 | 14 mm | 內圈擋邊直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| B1 | 6 mm | 厚度 of flange |
| d2 | 4.5 mm | Fixing boring diameter |

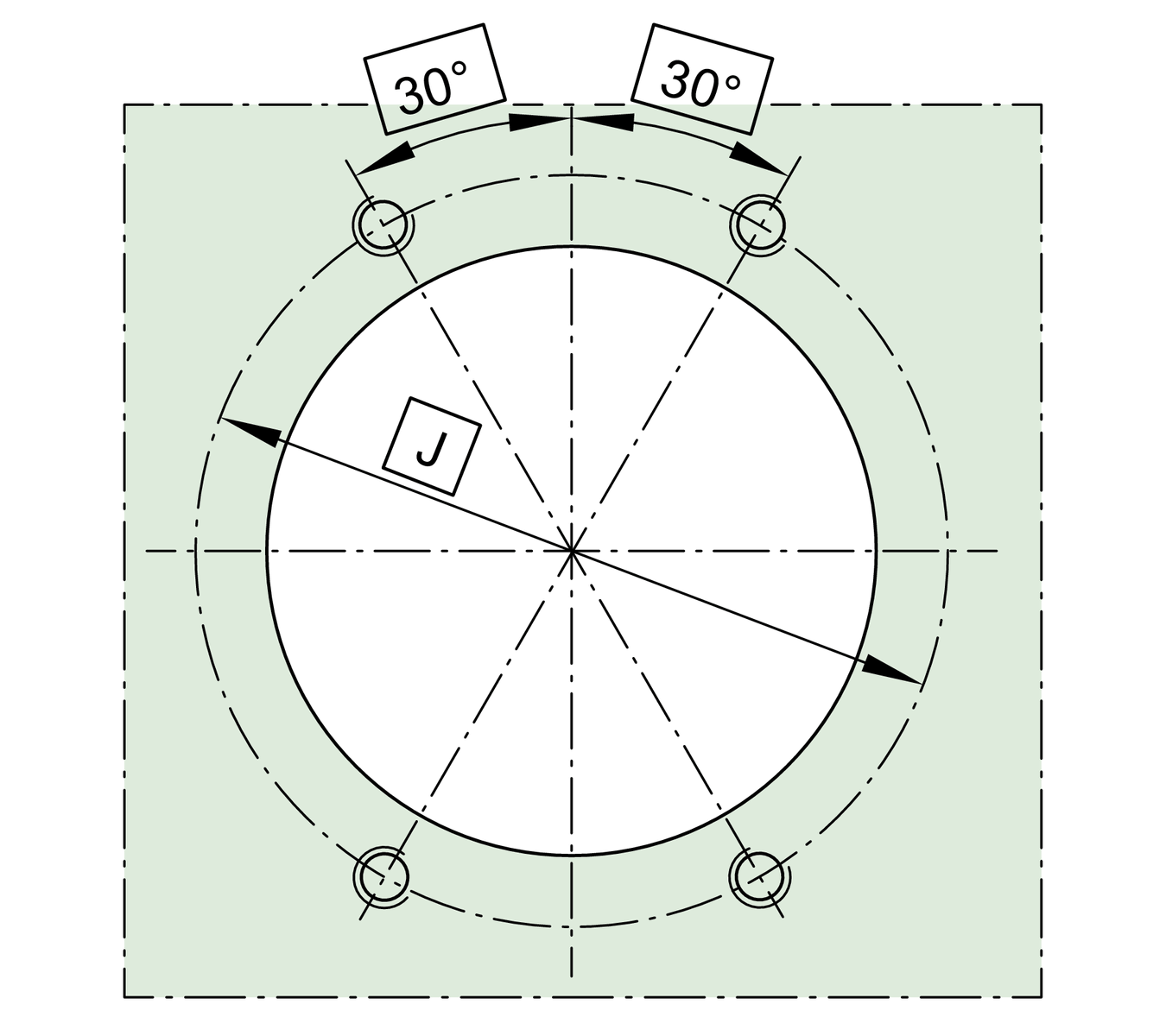

| J | 32 mm | Pitch circle diameter (holes) |

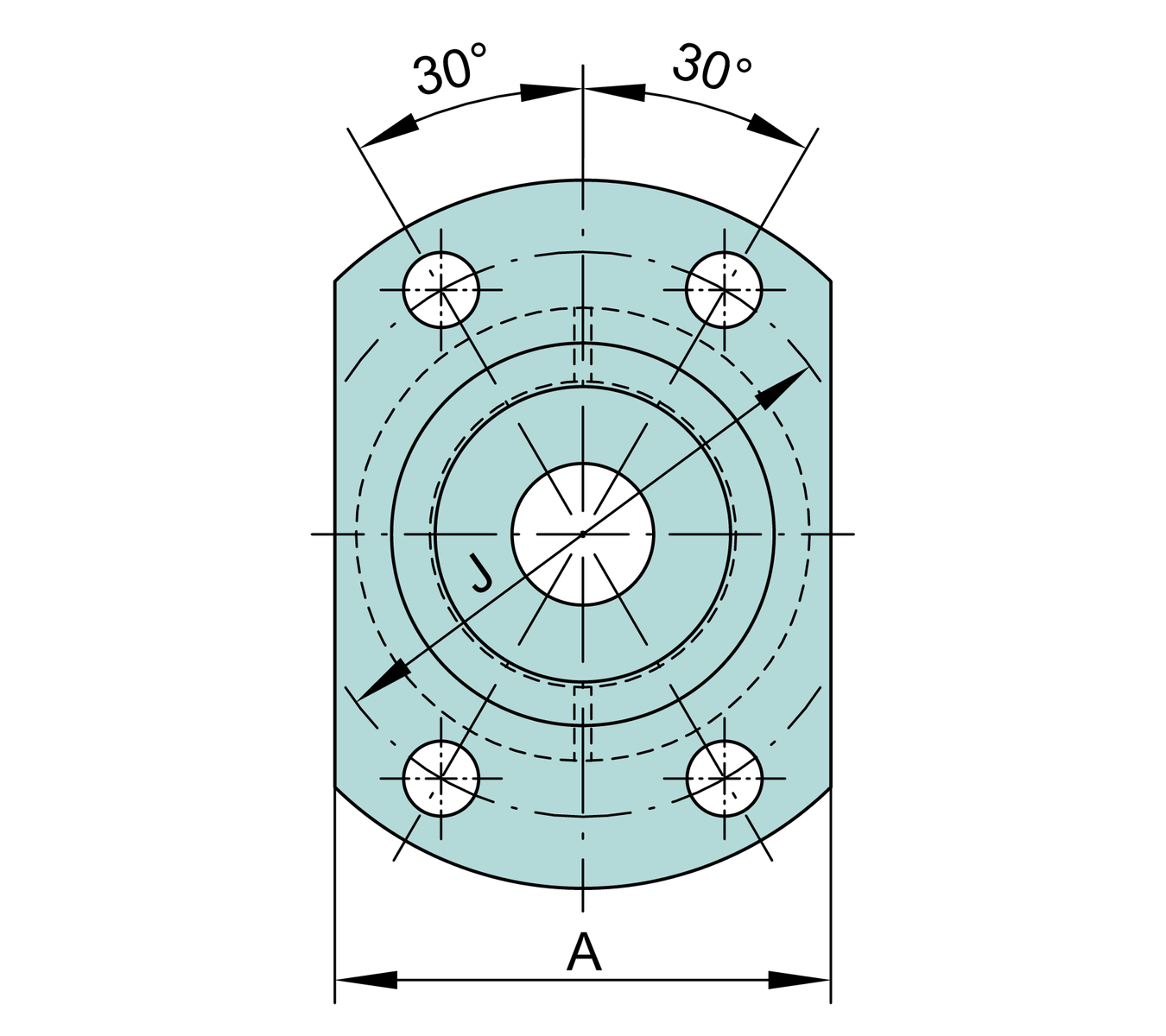

| A | 27 mm | 法蘭寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| MRL | 0.02 Nm | Bearing friction torque |
| caL | 200 N/µm | 軸向剛性 |
| ckL | 8 Nm/mrad | Tilting stiffness |
| Mm | 0.0044 kg*cm2 | 質量慣性矩 |
2 µm | 軸向跳動 | |
ZM06 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 (not included) | |
| MA | 2 Nm | 擰緊扭力螺母 |
2,404 N | Locknut force axial |
您目前的產品型號
| Sealing | 2Z | Minimal gap seals on both sides |
