主要尺寸與性能資料
| d | 50 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.01 mm | 內徑公差下限 | |
| D | 115 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.015 mm | 外徑公差下限 | |
| B | 34 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.25 mm | 寬度下限公差 | |
| Ca | 46,500 N | 基本額定動載荷，軸向 |
| C0a | 126,000 N | 基本額定靜態載荷，軸向 |
| Cua | 5,800 N | 疲勞負荷極限，軸向 |
| nG Grease | 3,200 1/min | 脂潤滑的極限轉度 |
| nϑ | 1,500 1/min | 熱安全運行速度 |
| MR | 0.9 Nm | 軸承摩擦力矩 |
| ≈m | 1.783 kg | 重量 |

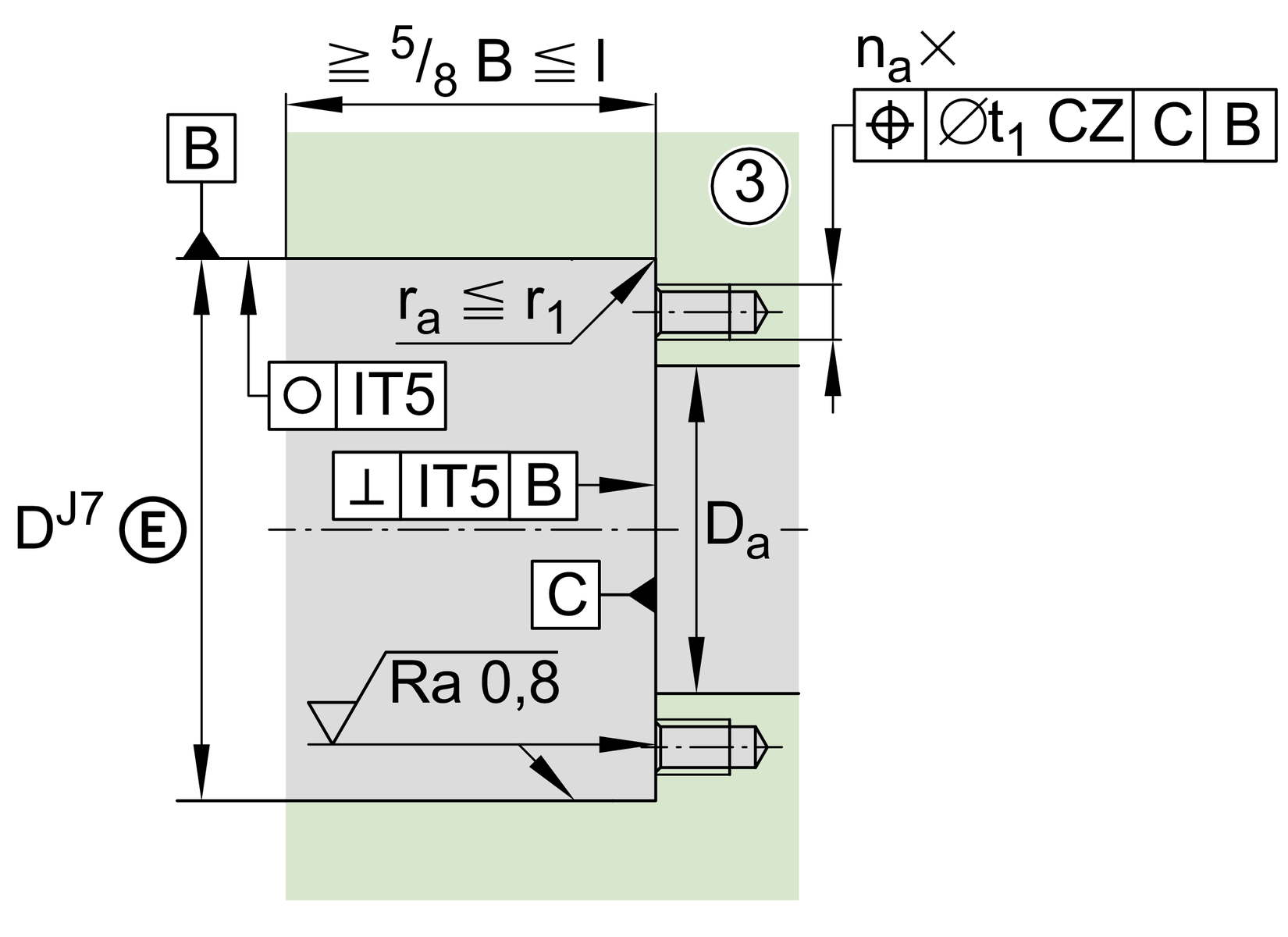

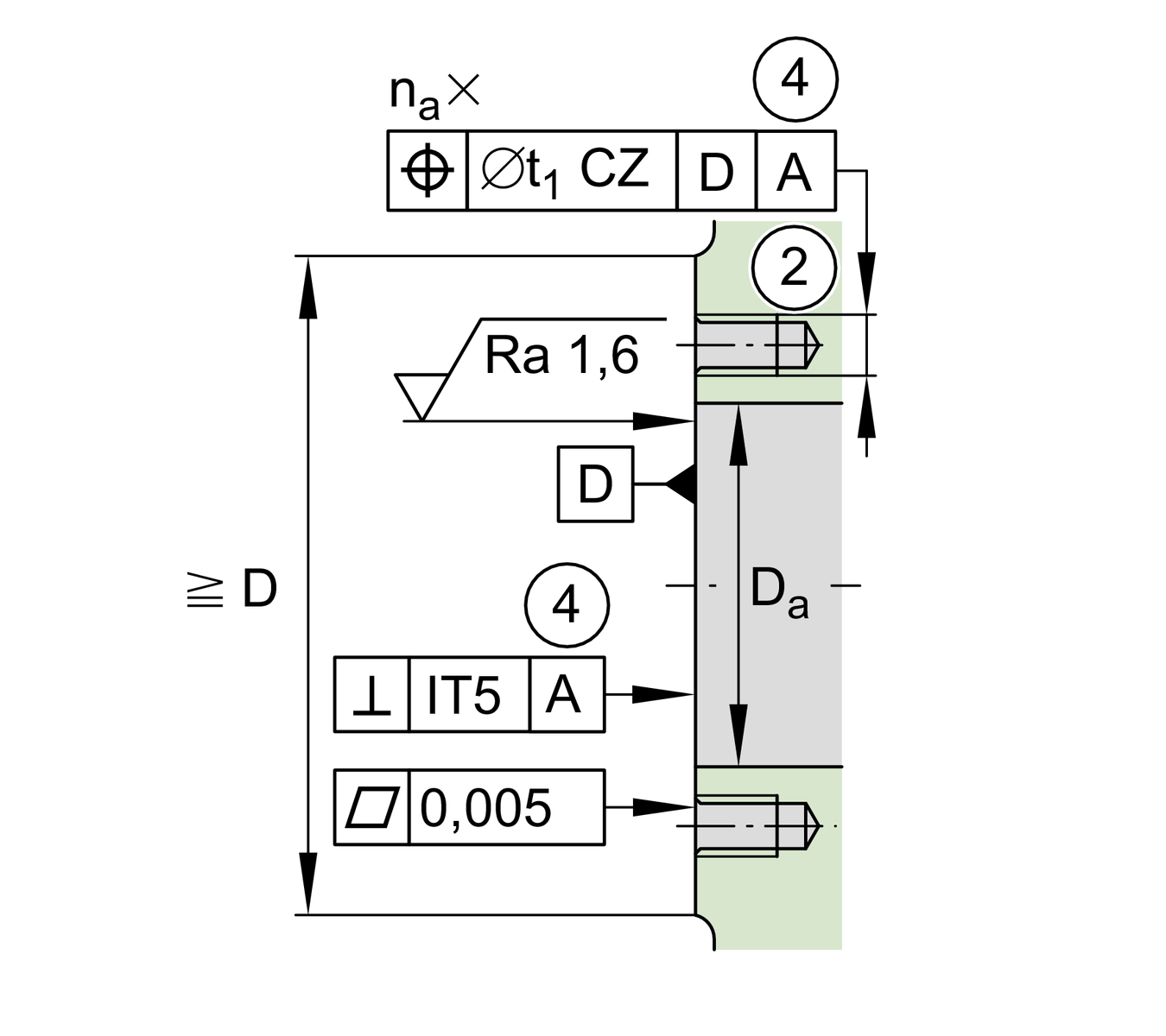

安裝尺寸
| Da max | 82 mm | 外殼最大直徑 |

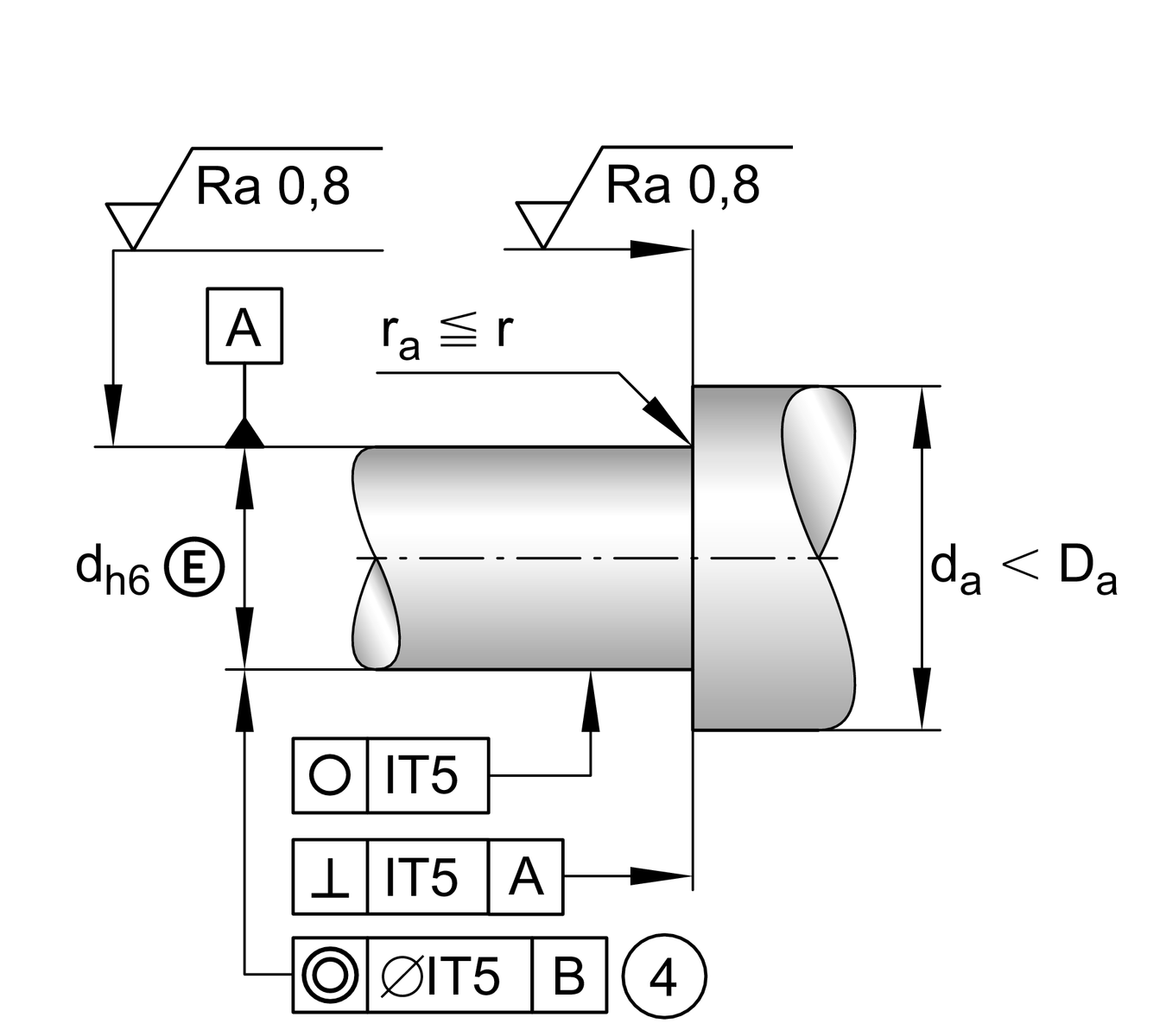

| da min | 63 mm | 最小軸直徑 |
| t1 | 0.2 mm | Position tolerance of bore in the 軸承座 |
M8 | Size of fixing screws | |

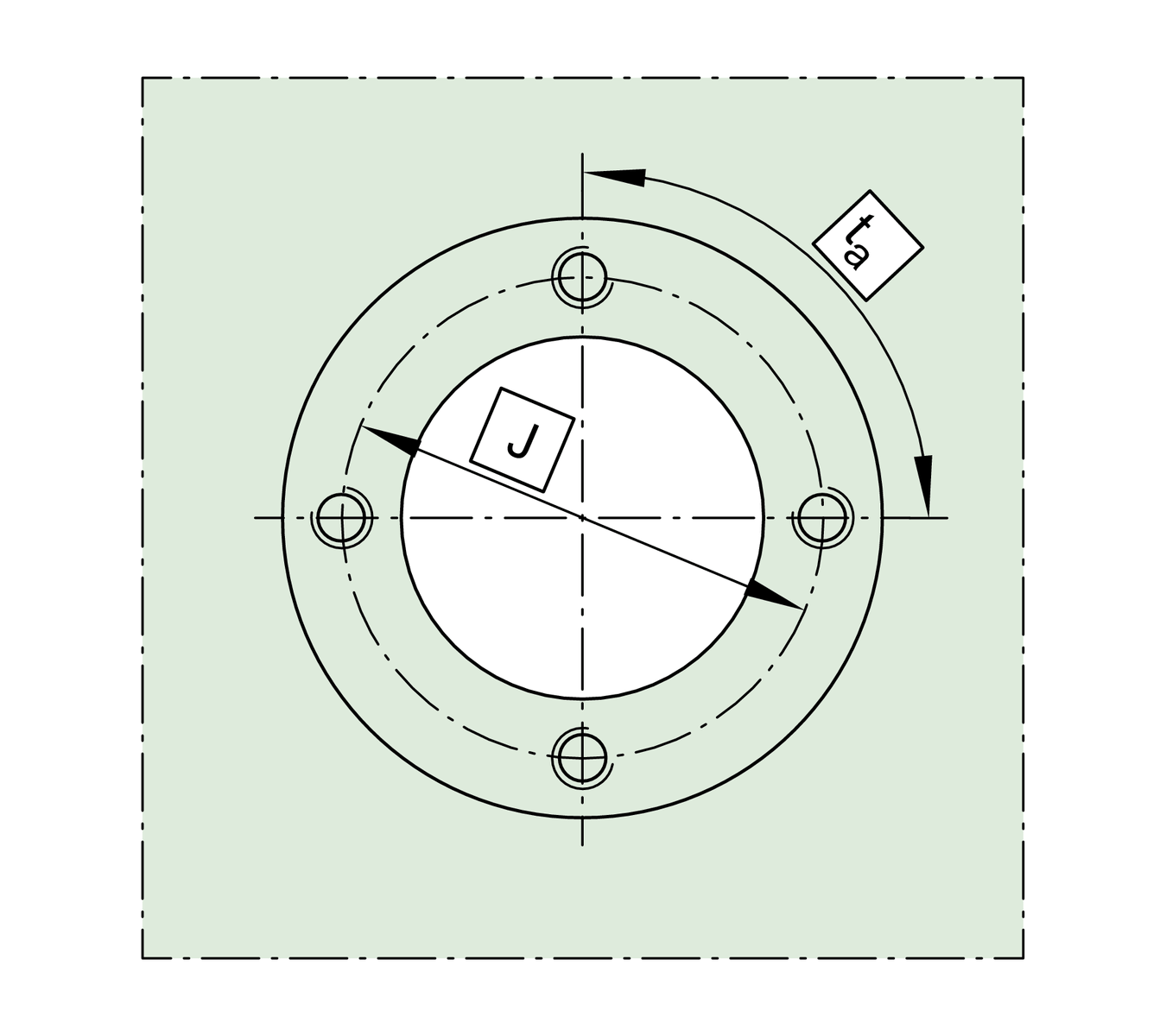

| na | 6 | Number of holes in adjacent construction |
| ta | 60 ° | 節距分離角 of holes in adjacent construction |
M6 | 用於潤滑的連接螺紋 |

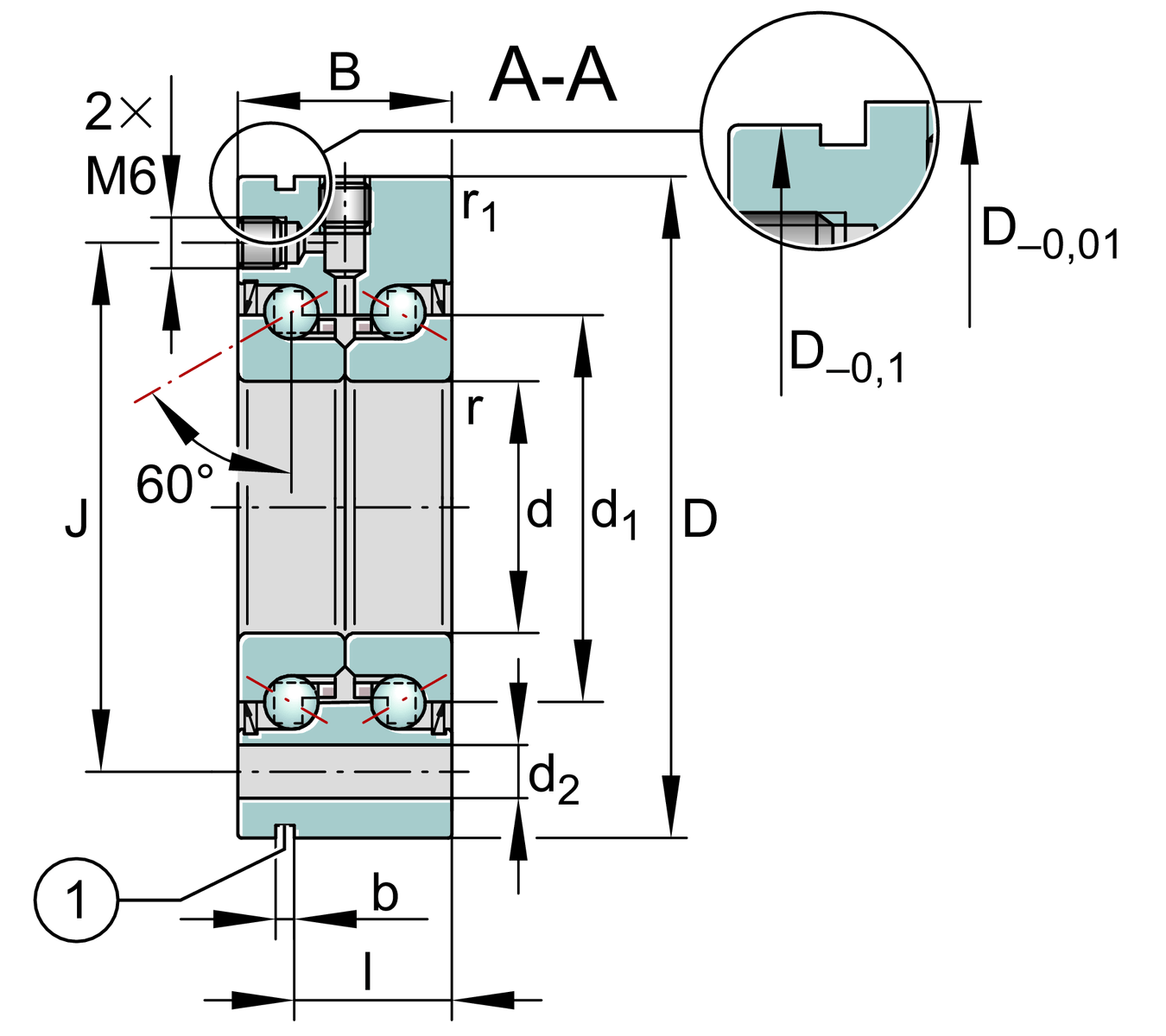

尺寸
| d1 | 72 mm | 內圈擋邊直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 94 mm | Pitch circle diameter fixing holes |
| d2 | 8.8 mm | Fixing holes diameter |
| b | 3 mm | Width of extraction slot |
| I | 25 mm | Distance of extraction slot |

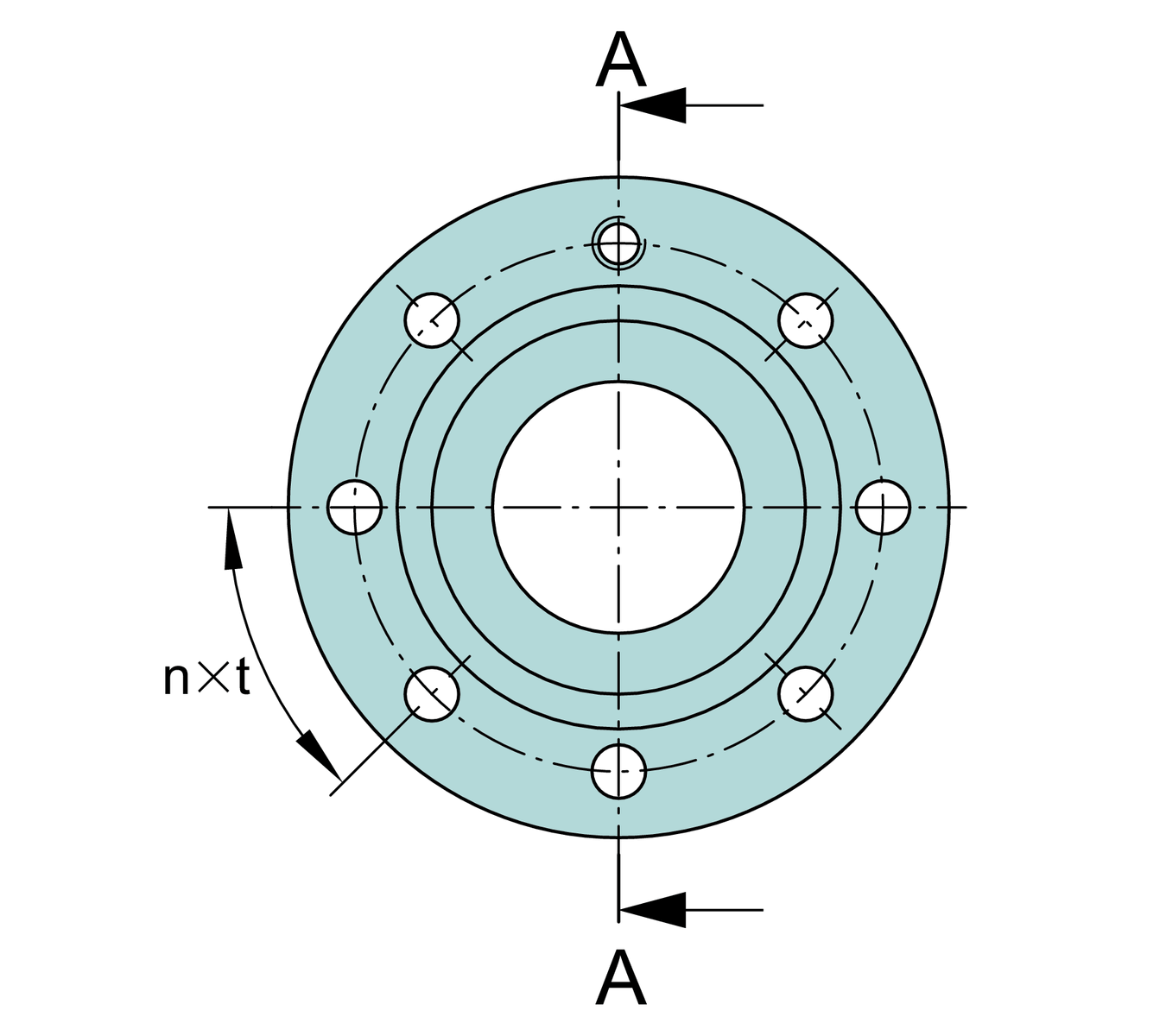

| n | 12 | 節距數量 of fixing holes |
| t | 30 ° | 節距分離角 of fixing holes |
| a | 60 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 1,250 N/µm | 軸向剛性 |
| ckL | 1,000 Nm/mrad | 傾斜剛性 |
| Mm | 5.24 kg*cm2 | 質量慣性矩 |
5 µm | 軸向跳動 | |
ZM50 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 | |
AM50 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 | |
| MA | 85 Nm | 推薦的 INA 精密鎖緊螺母的擰緊扭矩 |
16,280 N | 所需的鎖緊螺帽軸向力 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
| Tolerance class | PE | 寬鬆的軸承設計 |
