主要尺寸與性能資料
| d | 280 mm | 內徑 |
| D | 460 mm | 外徑 |
| B | 146 mm | 寬度 |
| Cr | 2,750,000 N | 基本額定動載荷，徑向 |
| C0r | 4,200,000 N | 基本額定靜態負荷，徑向 |
| Cur | 325,000 N | 疲勞負載極限，徑向 |
| nG | 355 1/min | 極限轉速 |
| ≈m | 90.8 kg | 重量 |

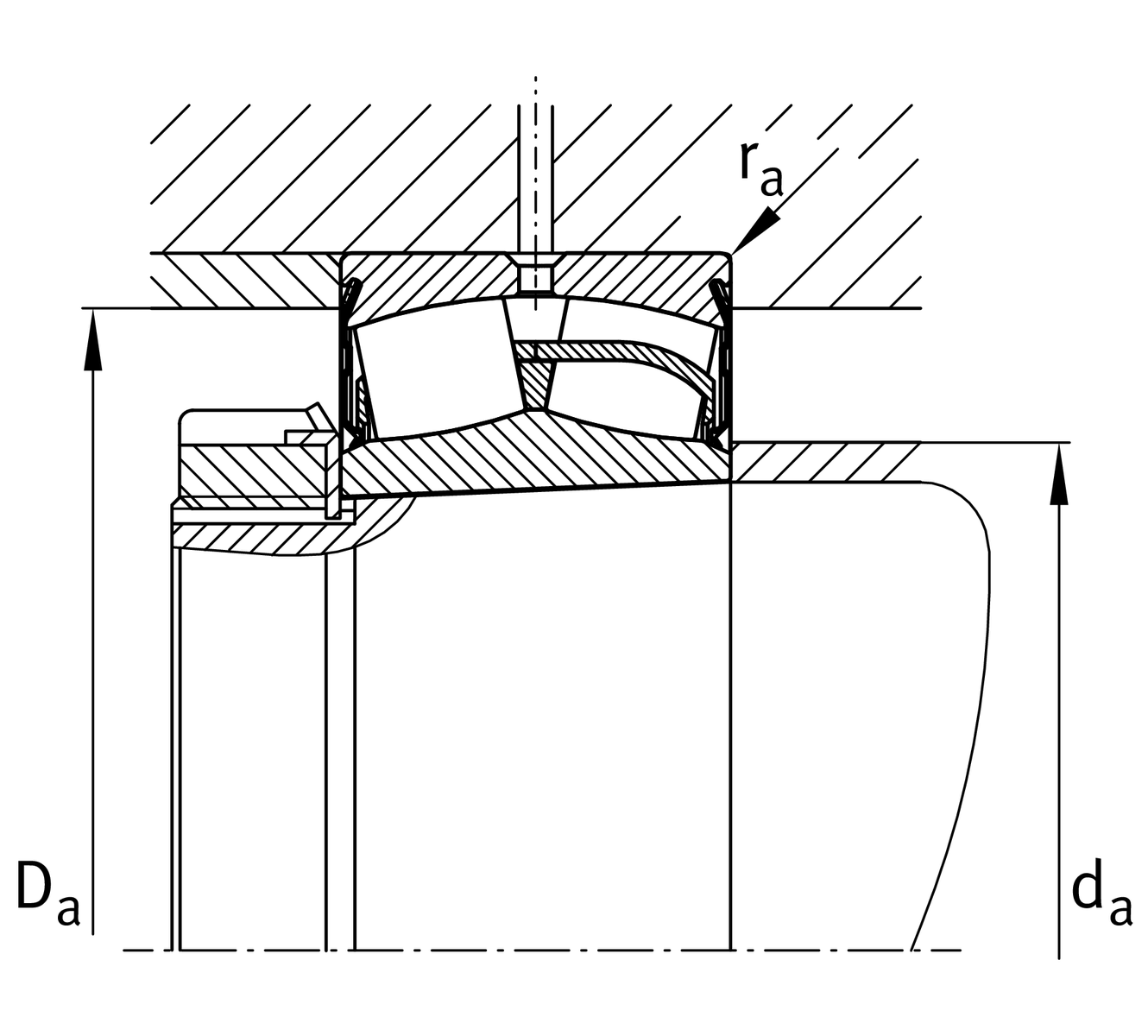

安裝尺寸
| da min | 300 mm | 軸肩最小直徑 |
| da max | 315 mm | 軸肩最大直徑 |
| Da max | 440 mm | 殼肩最大直徑 |
| ra max | 4 mm | 最大凹槽半徑 |
| db min | 296 mm | 套筒最小內腔直徑 |
| Ba min | 12 mm | 套筒最小空腔寬度 |
尺寸
| rmin | 5 mm | 最小倒角尺寸 |
| D1 | 431 mm | 外圈內徑 |
| d2 | 315 mm | 內圈的滾道直徑 |
| ds | 9.5 mm | 潤滑孔直徑 |
| ns | 17.7 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.28 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.37 | 動態軸向負載係數 |
| Y2 | 3.53 | 動態軸向負載係數 |
| Y0 | 2.32 | 靜態軸向負荷係數 |
附加資訊
H3156-HG-T | 緊定套 | |
AH3156G | 退卸套 |
您目前的產品型號
| Design | BE | 無中心唇環 |
| Bore type | K | 錐度，錐度1:12 |
| Cage | JPB | 金屬板保持架 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Relubrication feature | Standard | |
| Sealing | 2RSR | Seals on both sides, normal temperature |
