主要尺寸與性能資料
| d | 280 mm | 內徑 |
| D | 420 mm | 外徑 |
| B | 106 mm | 寬度 |
| Cr | 1,780,000 N | 基本額定動載荷，徑向 |
| C0r | 2,850,000 N | 基本額定靜態負荷，徑向 |
| Cur | 260,000 N | 疲勞負載極限，徑向 |
| nG | 1,740 1/min | 極限轉速 |
| nϑr | 1,090 1/min | 參考轉速 |
| ≈m | 50.155 kg | 重量 |
安裝尺寸
| da min | 294.6 mm | 軸肩最小直徑 |
| Da max | 405.4 mm | 殼肩最大直徑 |
| ra max | 3 mm | 最大凹槽半徑 |

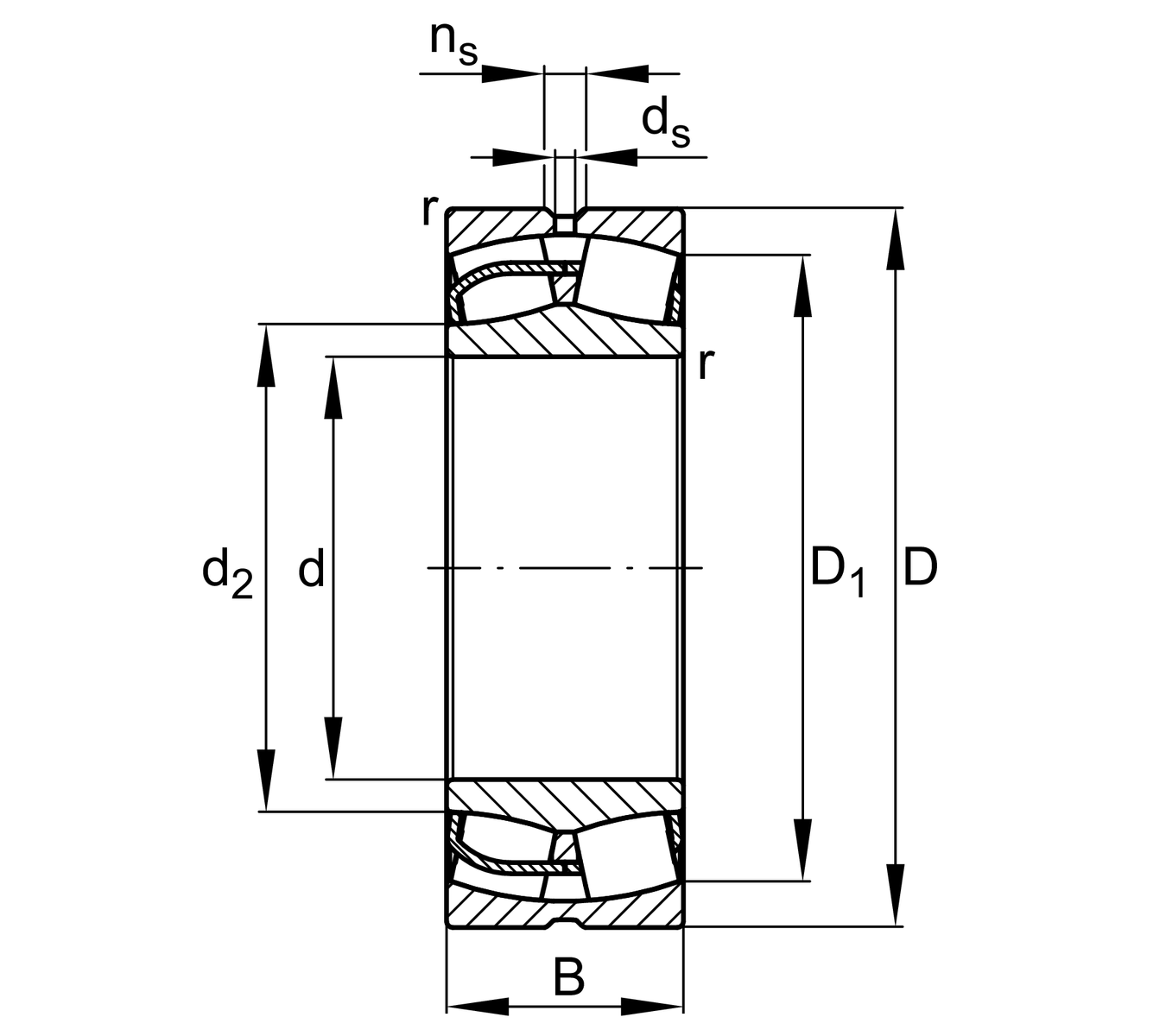

尺寸
| rmin | 4 mm | 最小倒角尺寸 |
| D1 | 379.2 mm | 外圈內徑 |
| d2 | 314.3 mm | 內圈的滾道直徑 |
| ds | 9.5 mm | 潤滑孔直徑 |
| ns | 17.7 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
計算參數s
| e | 0.22 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 3.01 | 動態軸向負載係數 |
| Y2 | 4.48 | 動態軸向負載係數 |
| Y0 | 2.94 | 靜態軸向負荷係數 |
您目前的產品型號
| Design | BE | 無中心唇環 |
| Bore type | Z | 圓柱 |
| Cage | JPB | 金屬板保持架 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
| Relubrication feature | Standard |
