主要尺寸與性能資料
| d | 280 mm | 內徑 |
| D | 500 mm | 外徑 |
| B | 130 mm | 寬度 |
| Cr | 2,750,000 N | 基本額定動載荷，徑向 |
| C0r | 3,700,000 N | 基本額定靜態負荷，徑向 |
| Cur | 320,000 N | 疲勞負載極限，徑向 |
| nG | 1,650 1/min | 極限轉速 |
| nϑr | 990 1/min | 參考轉速 |
| ≈m | 108.46 kg | 重量 |

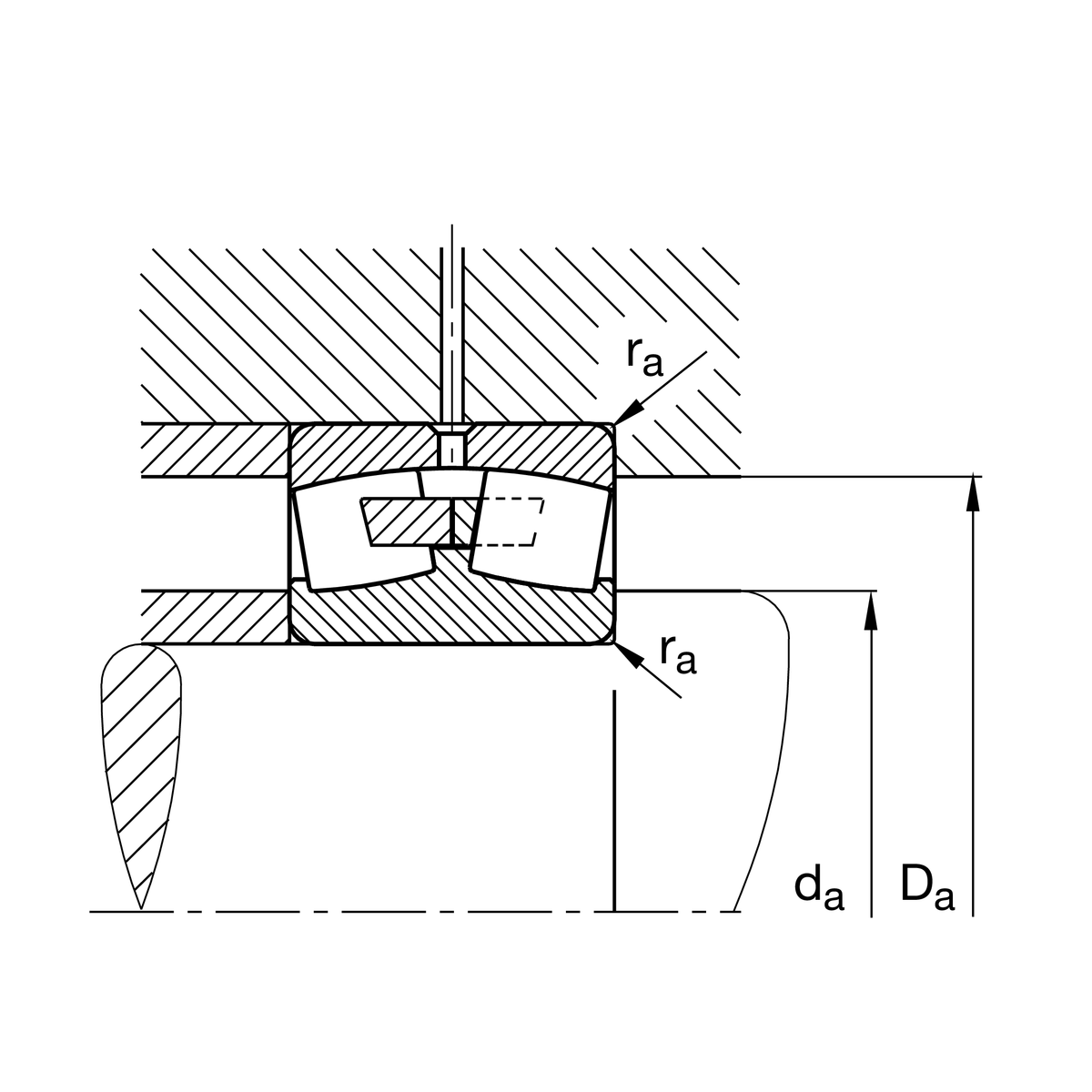

安裝尺寸
| da min | 300 mm | 軸肩最小直徑 |
| Da max | 480 mm | 殼肩最大直徑 |
| ra max | 4 mm | 最大凹槽半徑 |
尺寸
| rmin | 5 mm | 最小倒角尺寸 |
| D1 | 436 mm | 外圈內徑 |
| ds | 12.5 mm | 潤滑孔直徑 |
| ns | 23.5 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
計算參數s
| e | 0.25 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.71 | 動態軸向負載係數 |
| Y2 | 4.04 | 動態軸向負載係數 |
| Y0 | 2.65 | 靜態軸向負荷係數 |
您目前的產品型號
| Design | BEA | 無中心唇環 |
| Bore type | Z | 圓柱 |
| Cage | MB1 | 黃銅實體保持架 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
| Relubrication feature | Standard |
