主要尺寸與性能資料
| d | 40 mm | 內徑 |
| H | 160 mm | Height flange |
| U | 38.2 mm | 總高度單位 |
| Cr | 34,500 N | 基本額定動載荷，徑向 |
| C0r | 20,400 N | 基本額定靜態負荷，徑向 |
| Cur | 1,060 N | 疲勞負載極限，徑向 |
| ≈m | 2.82 kg | 重量 |

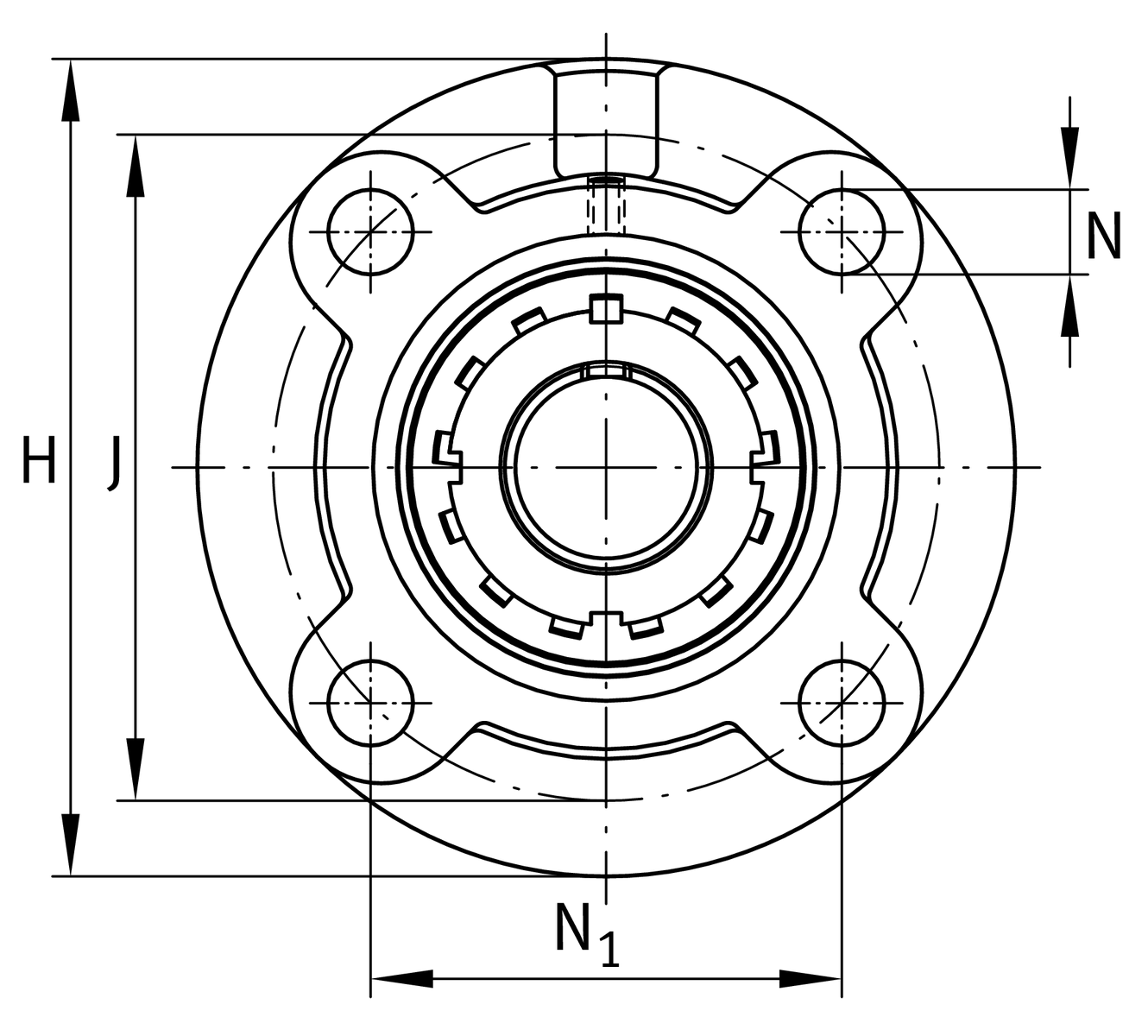

安裝尺寸
| J | 132 mm | Pitch circle diameter (holes) |
| N | 16 mm | 固定內徑 |
| N1 | 93.3 mm | 固定內孔距離 |
| T1 | 12 mm | Height spigot |
| Z | 105 mm | Diameter spigot |
h8 | Diameter spigot clearance | |
| n | 4 | 螺絲孔數 |

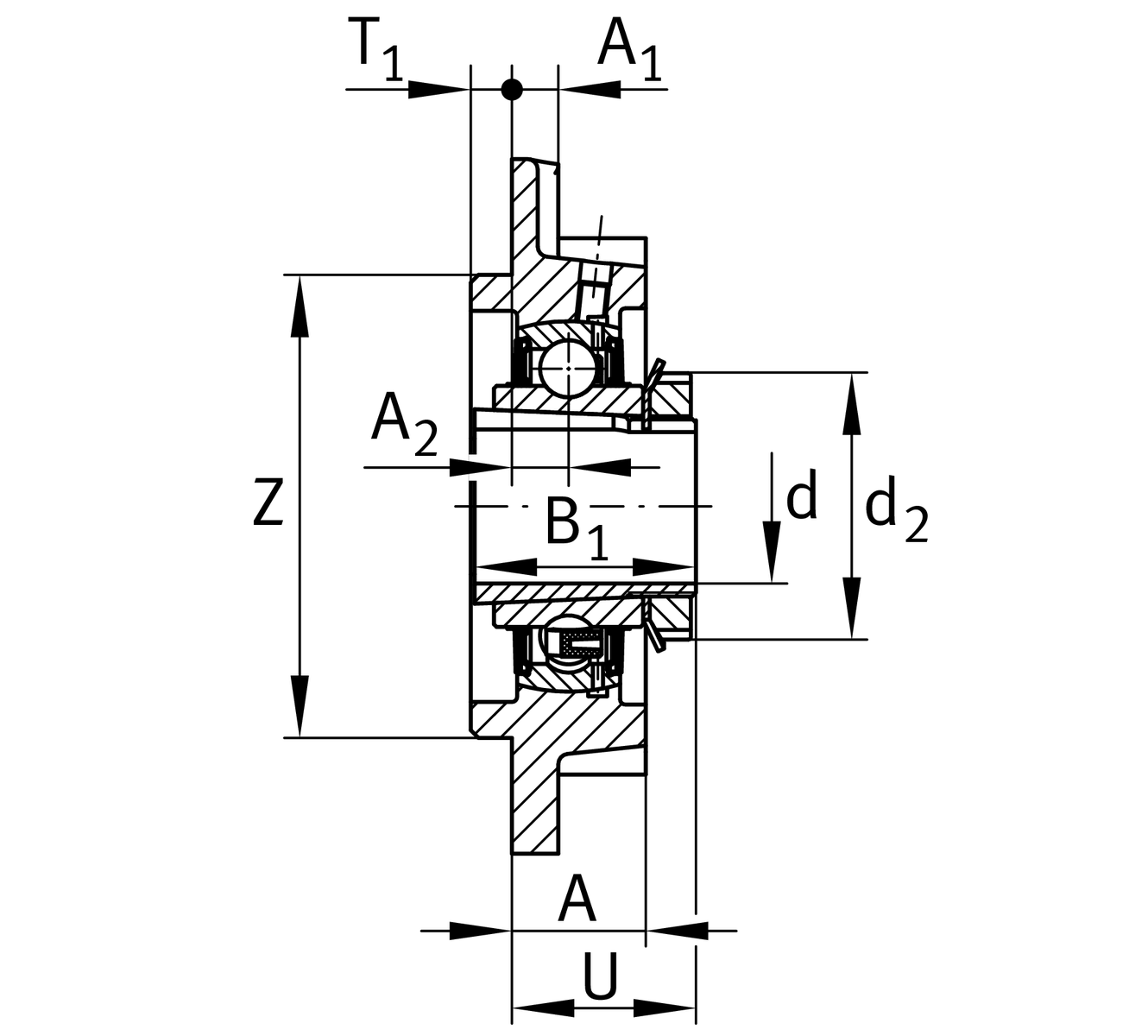

尺寸
| A | 26 mm | 外殼高度 |
| A1 | 14 mm | 厚度 of flange |
| A2 | 10 mm | 滾道距離 |
| B | 32 mm | 寬度 |
| B1 | 50 mm | 鎖環總寬度 |
| d3 | 65 mm | 外徑 eccentric locking collar |
附加資訊
1 | 外殼數量 | |
FC209 | 軸承座 | |
UK209 | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
