VSA201094-N-VSP
Slewing ring, four Point contact bearings, external gear VSA201094-N-VSP
加入詢價

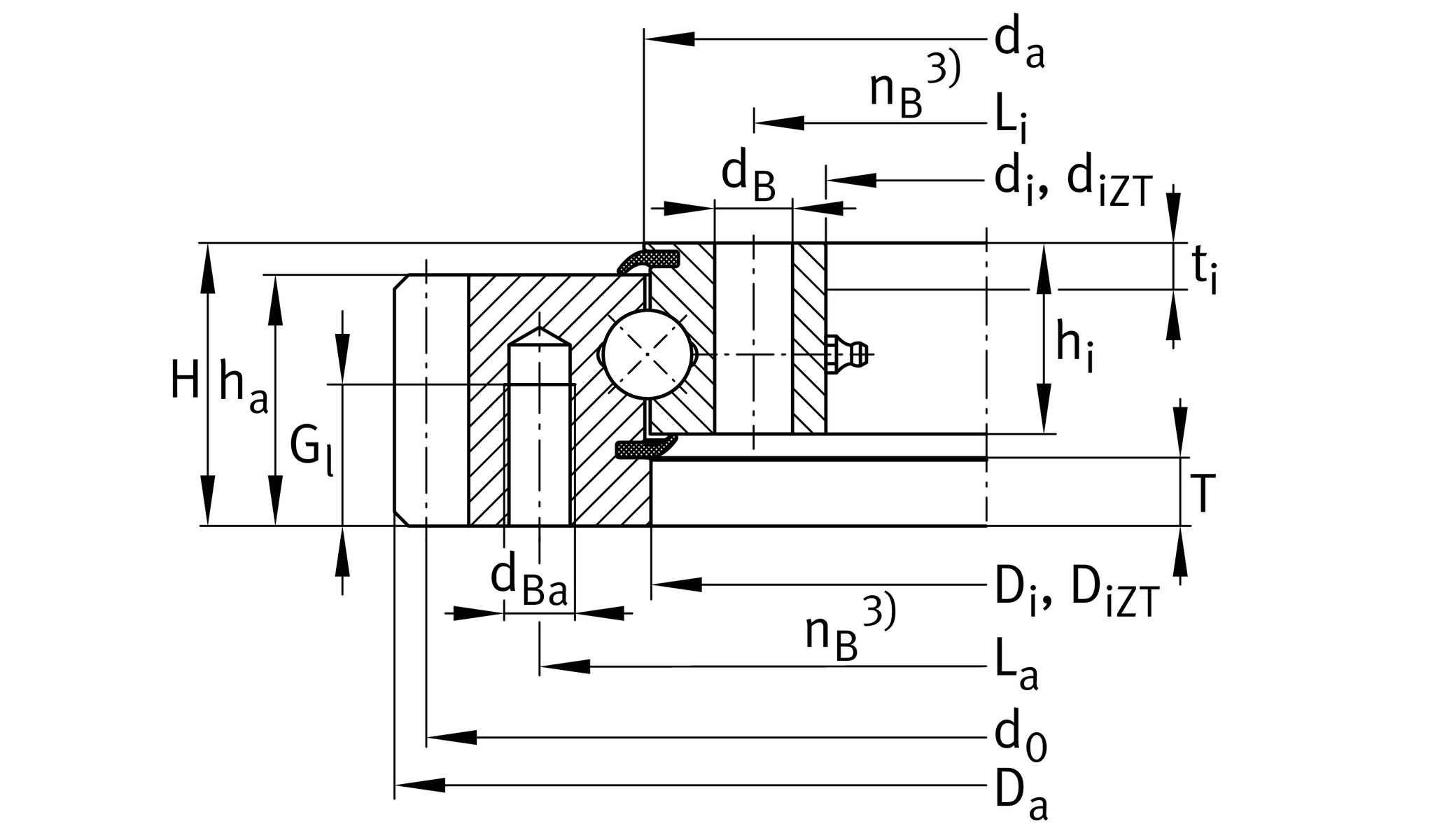

主要尺寸與性能資料
di
1,022 mm
內徑
0.7 mm
內徑公差上限
0 mm
內徑公差下限
H
56 mm
高度
Da
1,198.1 mm
外徑
ha
44.5 mm
Width outer ring
hi
44.5 mm
內圈高度
≈m
91 kg
重量

尺寸
Di
1,095.5 mm
外圈內徑
0.7 mm
外圈內徑 公差上限
0 mm
外圈內徑 較低的公差
da
1,092.5 mm
內圈外徑
0 mm
內圈外徑 公差上限
-0.7 mm
內圈外徑 較低的公差
ni
48
內圈固定孔數
Li
1,048 mm
內圈螺距圓直徑固定孔
dB
14 mm
固定內徑
na
44
外圈固定孔數
La
1,135 mm
外圈螺距圓固定孔直徑
dBa
M12
Tread 固定內徑
Gl
20 mm
Thread depth fixing hole
Fr zul
181,700 N
Max. radial load fixing screws (friction locking)
d0
1,184 mm
Pitch circle diameter gearing
m
8 mm
Modul of gearing
z
148
Number of teeth
-0.119 mm
Profile shift
Fz norm
28,300 N
Max. tooth force root fatigue strenght (at a shock factor of 1,2)
Fz max
42,000 N
Max. tooth force against tooth fracture (at a shock factor of 1,35)

溫度範圍
Tmin
-25 °C
最低工作溫度
Tmax
80 °C
最高操作溫度

計算參數s
Ca
198,000 N
基本額定動載荷，軸向
C0a
1,770,000 N
基本額定靜態載荷，軸向
Cr
179,000 N
基本額定動載荷，徑向
C0r
810,000 N
基本額定靜態負荷，徑向

您目前的產品型號
GearingNNormalized gear teeth on bearing ring
PreloadVSPBearing with preload
