VLI201094-N-VSP
Slewing ring, Four Point contact bearing, internal gear teeth VLI201094-N-VSP
加入詢價

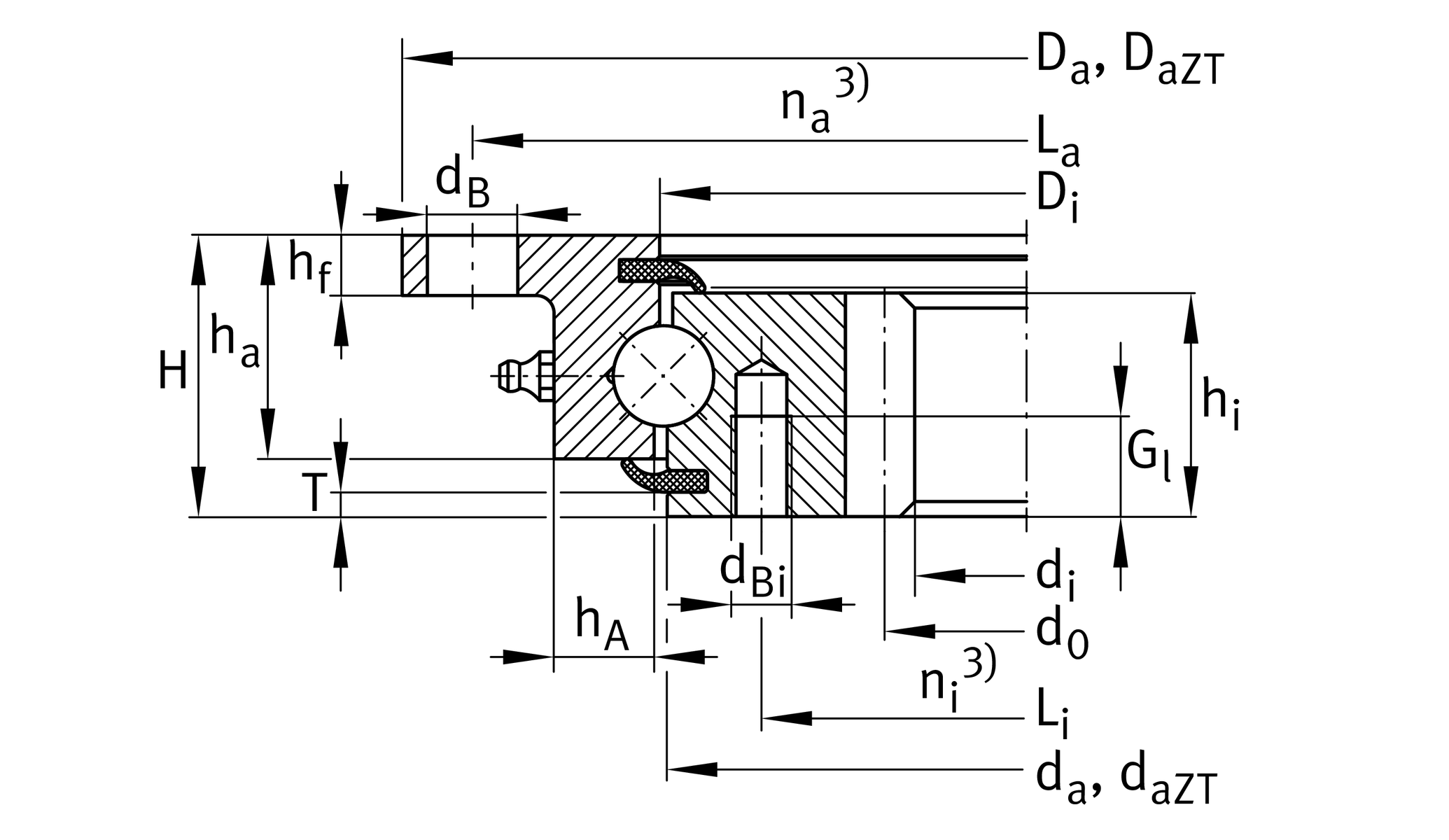

主要尺寸與性能資料
d1
984 mm
內徑
H
56 mm
高度
Da
1,198 mm
外徑
-0.7 mm
外徑公差下限
0 mm
外徑，公差上限
-IT8
Diameter centring outer ring tolerance
hf
12 mm
height of flange
ha
44.5 mm
Width outer ring
hi
44.5 mm
內圈寬度
≈m
81.55 kg
重量

尺寸
Di
1,095.5 mm
外圈內徑
0.7 mm
外圈內徑 公差上限
0 mm
外圈內徑 較低的公差
La
1,170 mm
外圈螺距圓固定孔直徑
na
16
外圈固定孔數
dB
18 mm
固定內徑
da
1,092.5 mm
內圈外徑
0 mm
內圈外徑 公差上限
-0.7 mm
內圈外徑 較低的公差
Li
1,055 mm
內圈螺距圓直徑固定孔
dBi
M12
Tread 固定內徑
Gl
20 mm
Thread depth fixing hole
ni
24
內圈固定孔數
Fr zul
99,100 N
Max. radial load fixing screws (friction locking)
m
8 mm
Modul of gearing
z
125
Number of teeth
d0
1,000 mm
Pitch circle diameter gearing
hA
20 mm
Ring cross section
Fz norm
31,400 N
Max. tooth force root fatigue strenght (at a shock factor of 1,2)
Fz max
46,700 N
Max. tooth force against tooth fracture (at a shock factor of 1,35)

溫度範圍
Tmin
-25 °C
最低工作溫度
Tmax
80 °C
最高操作溫度

計算參數s
Ca
198,000 N
基本額定動載荷，軸向
C0a
780,000 N
基本額定靜態載荷，軸向
Cr
179,000 N
基本額定動載荷，徑向
C0r
290,000 N
基本額定靜態負荷，徑向

您目前的產品型號
GearingNNormalized gear teeth on bearing ring
PreloadVSPBearing with preload
