主要尺寸與性能資料
| di | 955 mm | 內徑 inner ring |
0.8 mm | 內徑 inner ring 較低的公差 | |
0.8 mm | 內徑 inner ring 公差上限 | |
| H | 63 mm | 高度 |
| Da | 1,155 mm | 外徑 |
1.2 mm | 外徑公差下限 | |
1.2 mm | 外徑，公差上限 | |
| ha | 54 mm | Width outer ring |
| hi | 54 mm | 內圈寬度 |
0.03 mm | Normal 徑向間隙 min. | |
0.13 mm | Normal 徑向間隙 max. | |
0.05 mm | Normal axial clearance min. | |
0.24 mm | Normal axial clearance max. | |
| ≈m | 128 kg | 重量 |

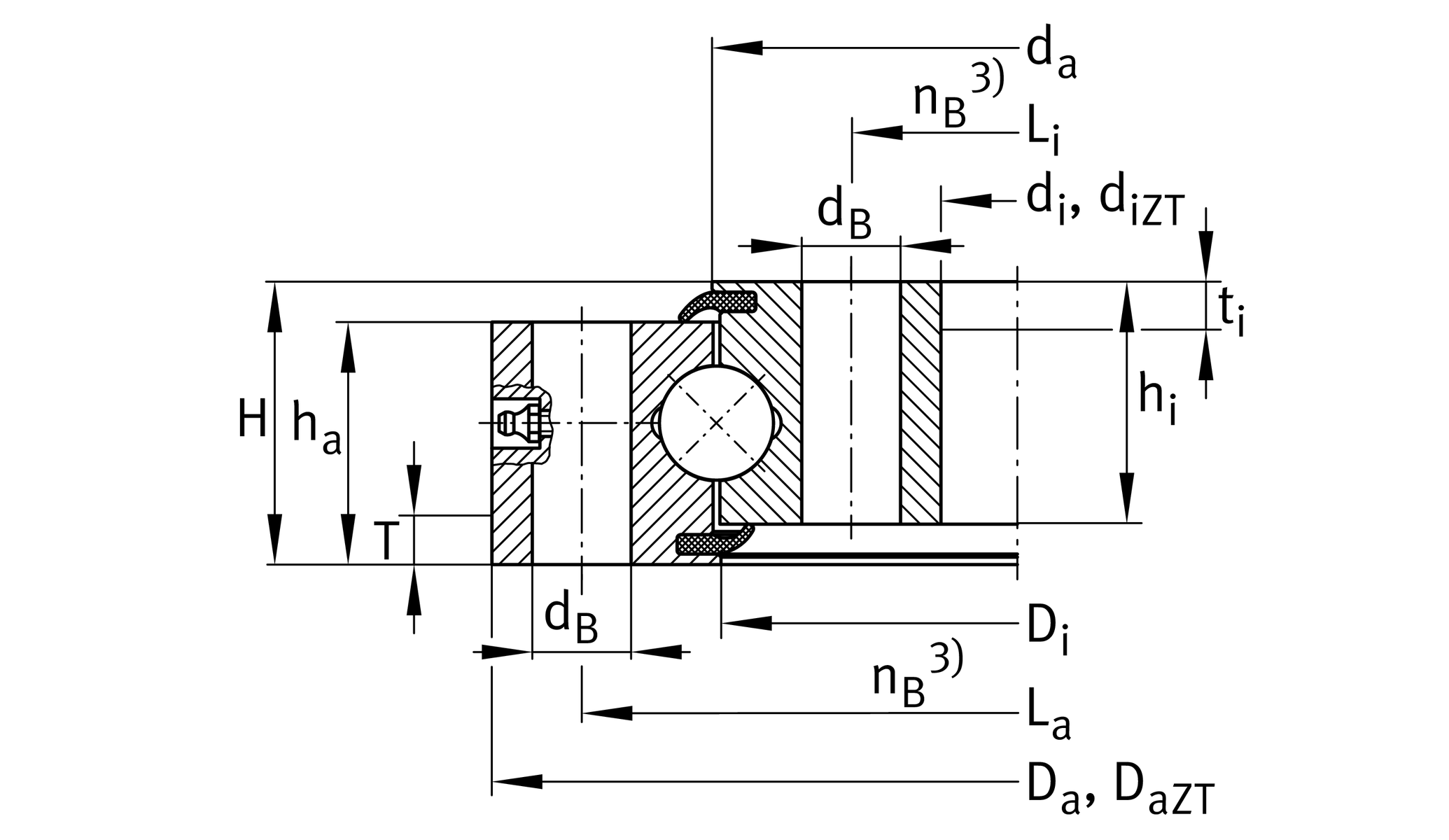

尺寸
| Di | 1,053 mm | 外圈內徑 |
| da | 1,057 mm | 內圈外徑 |
| dB | 22 mm | 固定內徑 |
| La | 1,115 mm | 外圈螺距圓固定孔直徑 |
| na | 30 | 外圈固定孔數 |
| Li | 995 mm | 內圈螺距圓直徑固定孔 |
| ni | 30 | 內圈固定孔數 |
| Fr zul | 363,300 N | Max. radial load fixing screws (friction locking) |
溫度範圍
| Tmin | -25 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 385,000 N | 基本額定動載荷，軸向 |
| C0a | 3,750,000 N | 基本額定靜態載荷，軸向 |
| Cr | 350,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0r | 1,720,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
