主要尺寸與性能資料
| d | 50 mm | 內徑 |
| D | 90 mm | 外徑 |
| B | 20 mm | 寬度 |
| Cr | 40,000 N | 基本額定動載荷，徑向 |
| C0r | 23,200 N | 基本額定靜態負荷，徑向 |
| Cur | 1,610 N | 疲勞負載極限，徑向 |
| nG | 11,700 1/min | 極限轉速 |
| nϑr | 9,200 1/min | 參考轉速 |
| ≈m | 0.425 kg | 重量 |

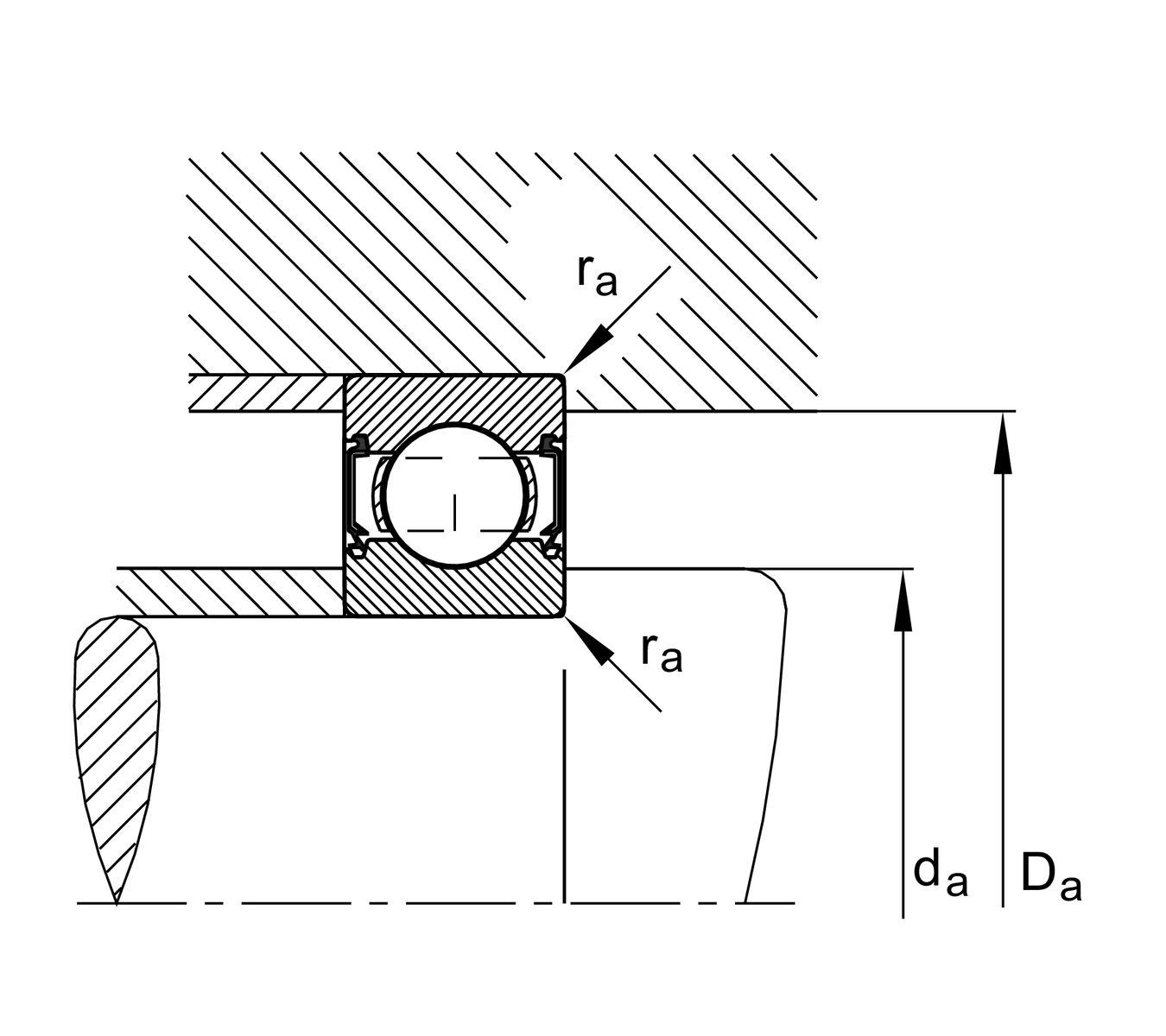

安裝尺寸
| da min | 57 mm | 軸肩最小直徑 |
| Da max | 83 mm | 殼肩最大直徑 |
| ra max | 1 mm | 最大圓角半徑 |

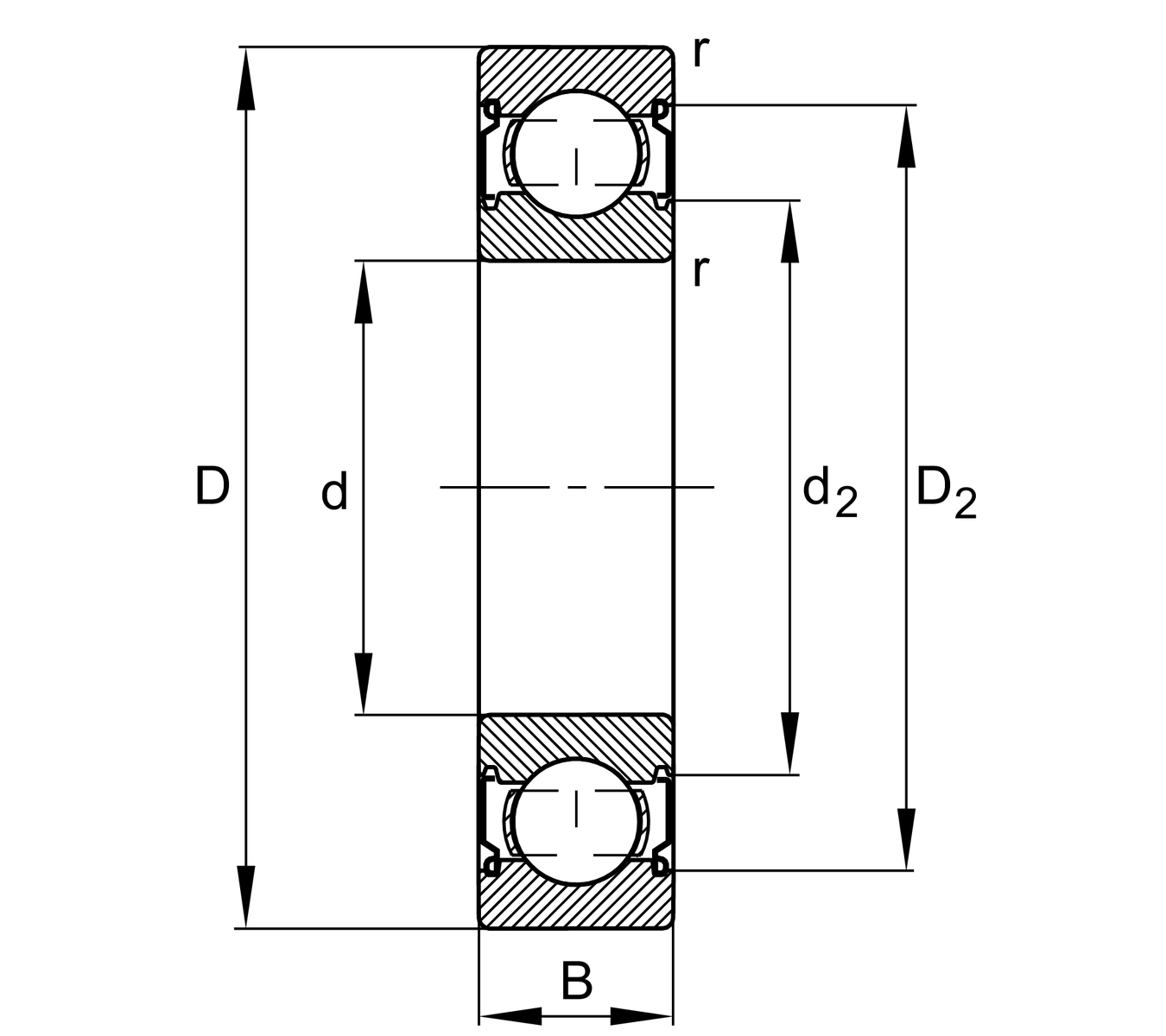

尺寸
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 78.64 mm | 外圈肩徑 |
| D2 | 81.65 mm | 量測外圈直徑 |
| d1 | 61.87 mm | 內圈肩徑 |
| d2 | 59.23 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
計算參數s
| f0 | 14.4 | 計算參數 |
您目前的產品型號
| Changed internal design | C | GenerationC |
| Sealing | Z | Non-contact shield on one Side |
| Cage | JN | 沖壓鋼板 |
| Tolerance class | P6 | 6級（P6），優於PN |
| Dimensional / heat stabilization | SN | 環尺寸穩定達 120° |
| Lubricant | 沒有 | 軸承未潤滑 |
| Bore type | Z | 圓柱 |
| Radial internal clearance | C4 (Group 4) | 內部間隙大於C3 |
