n.r.
D | 優化設計 | |
| ≈m | 1.82 kg | 重量 |
主要尺寸與性能資料
| d | 50 mm | 內徑 |
| D | 110 mm | 外徑 |
| B | 44.4 mm | 寬度 |
| Cr | 93,000 N | 基本額定動載荷，徑向 |
| C0r | 70,000 N | 基本額定靜態負荷，徑向 |
| Cur | 4,850 N | 疲勞負載極限，徑向 |
| nG | 4,900 1/min | 極限轉速 |
安裝尺寸
| da min | 61 mm | 軸肩最小直徑 |
| Da max | 99 mm | 殼肩最大直徑 |
| ra max | 2 mm | 最大圓角半徑 |

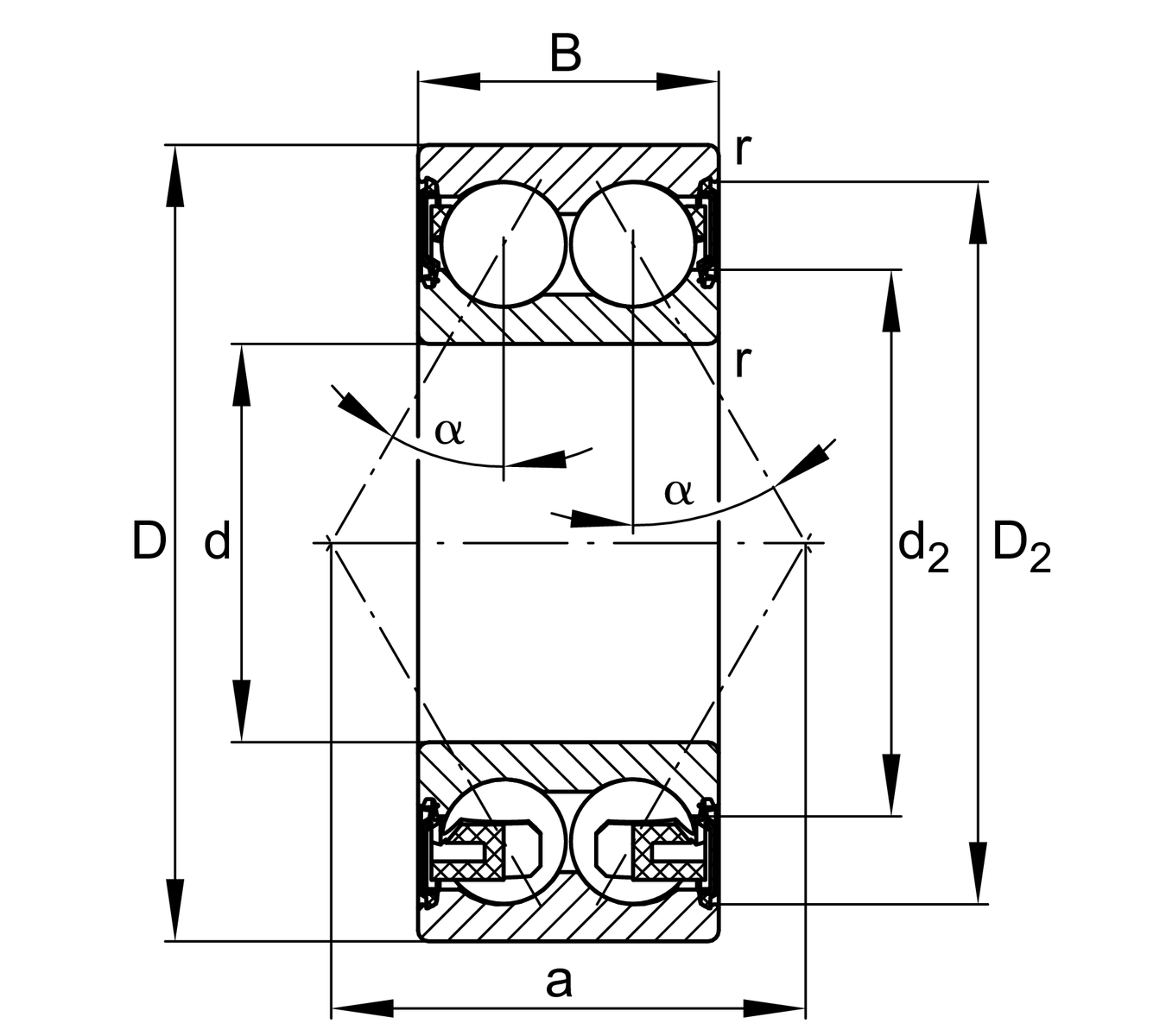

尺寸
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 93.26 mm | 外圈肩徑 |
| D2 | 96.75 mm | 量測外圈直徑 |
| d1 | 71.47 mm | 內圈肩徑 |
| d2 | 69.05 mm | 量測內圈直徑 |
| a | 64.2 mm | 壓力錐頂點之間的距離 |
| α | 30 ° | 接觸角 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
您目前的產品型號
| 優化設計 | B | 軸承無裝填槽 |
| Sealing | 2HRS | 兩側接觸式密封 |
| Cage | JH | 沖壓鋼板 |
| Tolerance class | P6 | 6級（P6），優於PN |
| Dimensional / heat stabilization | S0 | 環尺寸穩定達 150° |
| Lubricant | GA13 | Ball bearing and insert bearing grease, standard for D>62mm |
| Axial internal clearance | C3 | 第 3 組 (C3)，大於 CN |
