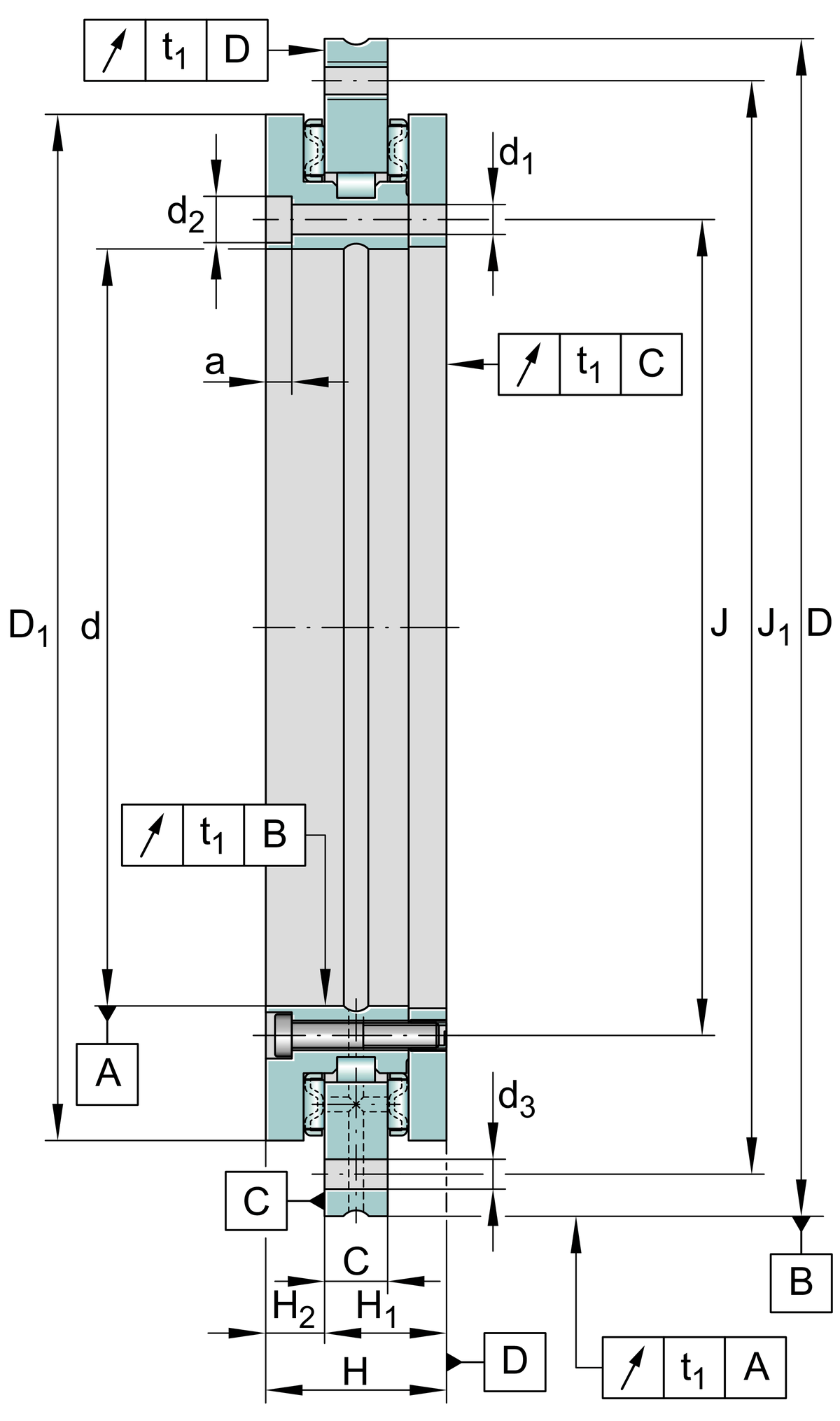

主要尺寸與性能資料
| d | 460 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.023 mm | 內徑公差下限 | |
| D | 600 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.028 mm | 外徑公差下限 | |
| H | 70 mm | 高度 |
| Cr | 265,000 N | 基本額定動載荷，徑向 |
| C0r | 880,000 N | 基本額定靜態負荷，徑向 |
| Ca | 290,000 N | 基本額定動載荷，軸向 |
| C0a | 2,550,000 N | 基本額定靜態載荷，軸向 |
| nG | 150 1/min | 極限轉速 |
| MR | 25 Nm | 軸承摩擦扭矩，5 1/min |
| ≈m | 45.2 kg | 重量 |

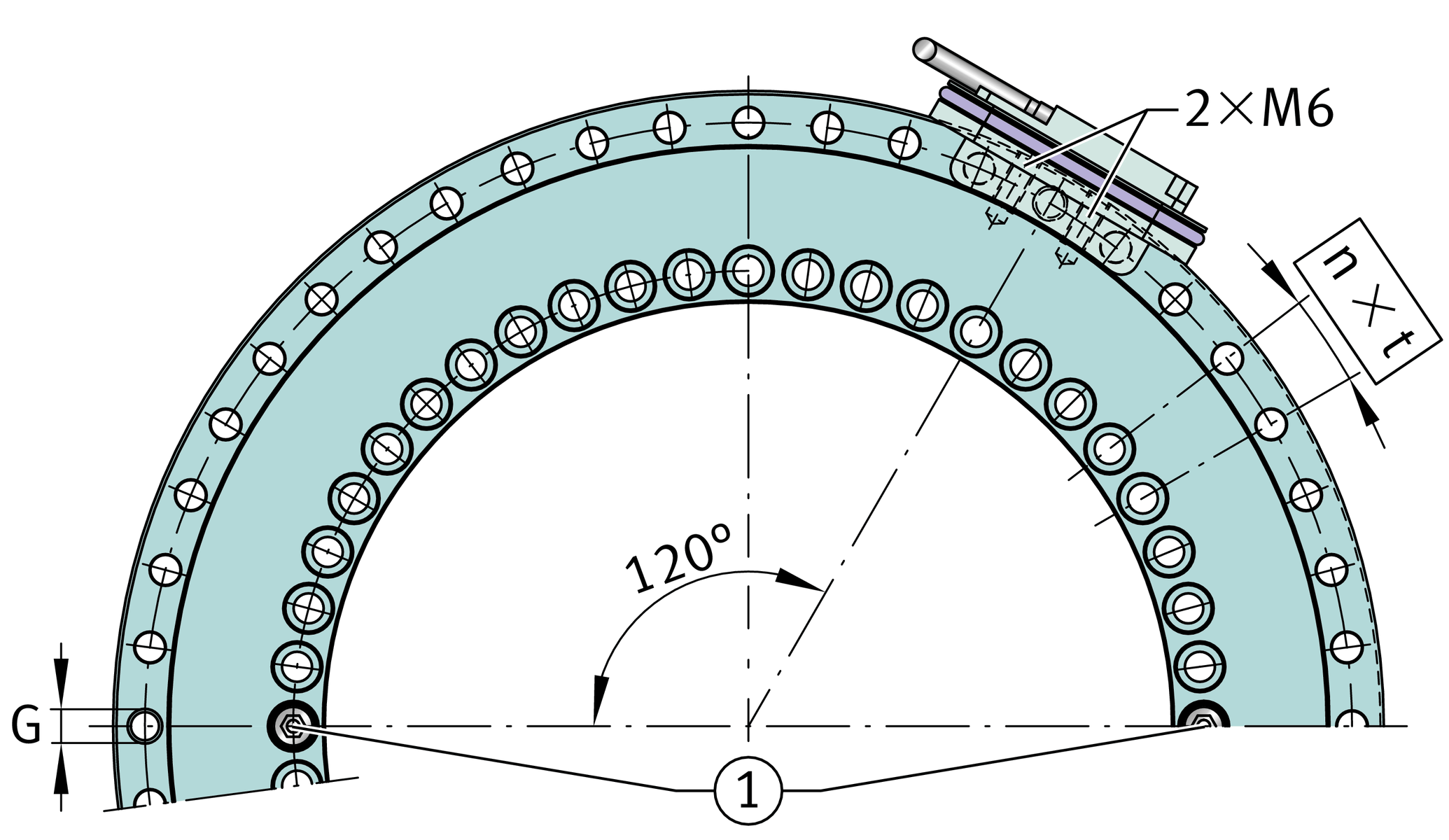

安裝尺寸
| J | 482 mm | 內圈固定孔節圓直徑 |
| J1 | 580 mm | 外圈固定孔節圓直徑 |
| d1 | 9.3 mm | 內圈固定孔直徑 |
| d2 | 15 mm | 固定孔的對孔直徑 |
| a | 8.2 mm | 固定孔的對孔深度 |
46 | 內圈固定孔數量 | |
| d3 | 9.3 mm | 外圈固定孔直徑 |
45 | 外圈固定孔數量 | |
| n | 48 | 節距數量 |
| t | 7.5 ° | 節距分離角 |
| G | M12 | 螺紋拔出孔 |
3 | 螺紋抽出孔數量 | |
| MA | 34 Nm | 螺絲緊固力矩 |
2 | 固定螺絲數量 | |
| t1 | 6 µm | 軸向與徑向跳動，測量標準；在已安裝軸承上測量，理想的相鄰結構。 |
尺寸
| H1 | 46 mm | 外圈接觸面高度 |
0.06 mm | 外圈 接觸面高度H1 公差上限 | |
-0.06 mm | 外圈接觸面高度 H1 公差下限 | |
| H2 | 24 mm | 外圈接觸面高度 |
0.03 mm | 外圈 接觸面高度H2 公差上限 | |
-0.03 mm | 外圈接觸面高度 H2 公差下限 | |
| D1 max | 560.9 mm | 內環最大直徑 |
| C | 22 mm | 外圈寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 12,000 N/µm | 軸承的軸向剛性 |
| crL | 6,500 N/µm | 軸承位置的徑向剛性 |
| ckL | 429,000 Nm/mrad | 軸承位置的傾斜剛性 |
| caL | 43,000 N/µm | 滾動元件組的軸向剛性 |
| crL | 17,000 N/µm | 滾動元件組的徑向剛性 |
| ckL | 1,543,000 Nm/mrad | 滾動元件組的傾斜剛性 |
