VLU200544-RL2
Slewing Ring, Four Point contact bearing, without gear teeth VLU200544-RL2
加入詢價

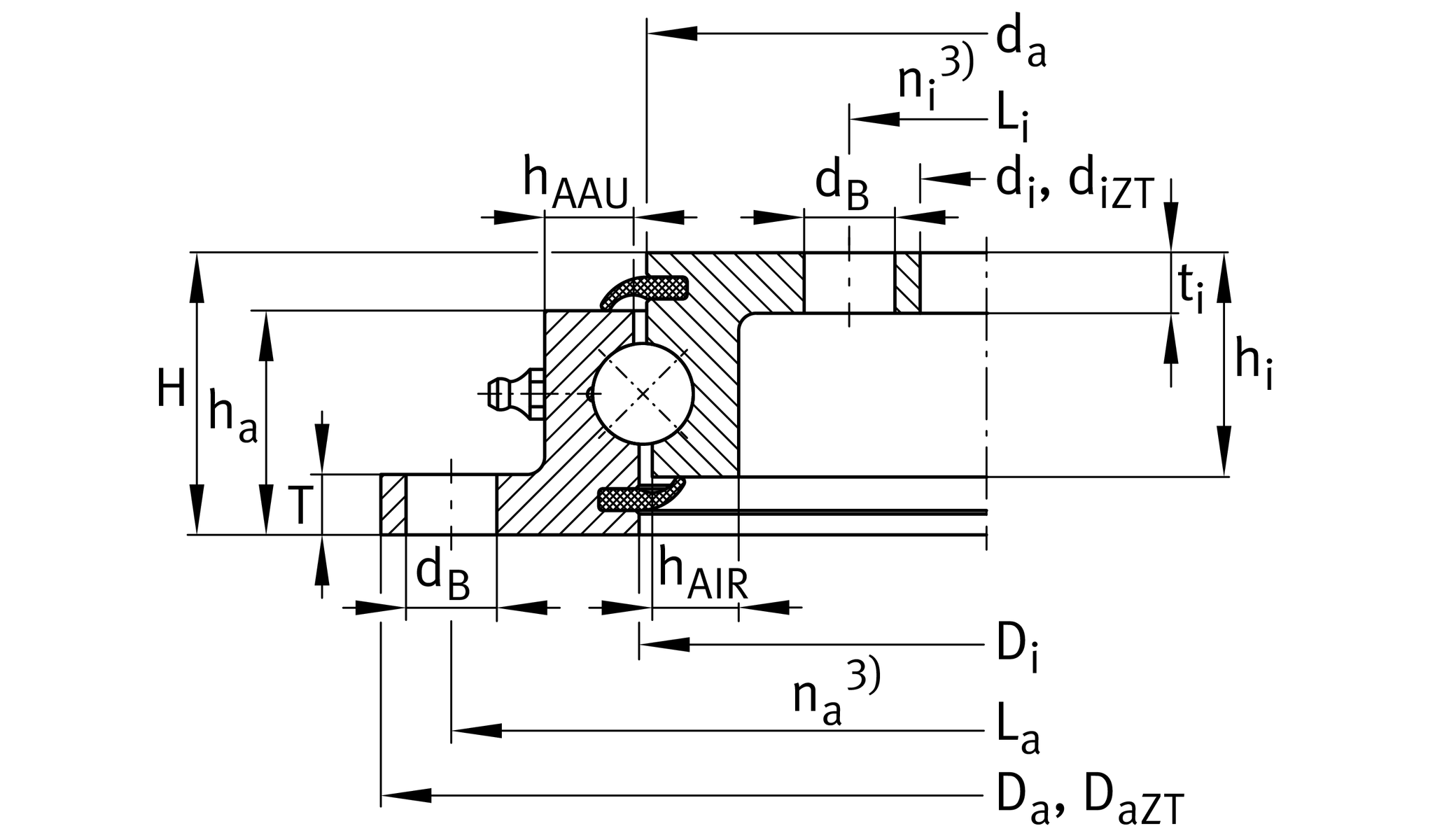

主要尺寸與性能資料
di
434 mm
內徑 inner ring
0 mm
內徑 inner ring 較低的公差
0.5 mm
內徑 inner ring 公差上限
H
56 mm
高度
Da
648 mm
外徑
-0.5 mm
外徑公差下限
0 mm
外徑，公差上限
T
12 mm
Length centering outer ring
t
12 mm
Length centering inner ring
ha
44.5 mm
Width outer ring
hi
44.5 mm
內圈寬度
≈m
31.41 kg
重量

尺寸
Di
545.5 mm
外圈內徑
0.5 mm
外圈內徑 公差上限
0 mm
外圈內徑 較低的公差
da
542.5 mm
內圈外徑
0 mm
內圈外徑 公差上限
-0.5 mm
內圈外徑 較低的公差
dB
18 mm
固定內徑
La
620 mm
外圈螺距圓固定孔直徑
na
10
外圈固定孔數
Li
462 mm
內圈螺距圓直徑固定孔
ni
14
內圈固定孔數
Fr zul
72,500 N
Max. radial load fixing screws (friction locking)
hA
20 mm
Ring cross section

溫度範圍
Tmin
-25 °C
最低工作溫度
Tmax
80 °C
最高操作溫度

計算參數s
Ca
152,000 N
基本額定動載荷，軸向
C0a
385,000 N
基本額定靜態載荷，軸向
Cr
138,000 N
基本額定動載荷，徑向（僅適用於徑向載荷）
C0r
144,000 N
基本額定靜態負荷，徑向（僅適用於徑向負荷）

您目前的產品型號
Radial internal clearanceRL2徑向間隙 0,1 to 0,3; axial tilting clearance 0,17 to 0,53
