主要尺寸與性能資料
| d | 340 mm | 內徑 |
| D | 520 mm | 外徑 |
| B | 133 mm | 寬度 |
| Cr | 2,700,000 N | 基本額定動載荷，徑向 |
| C0r | 4,400,000 N | 基本額定靜態負荷，徑向 |
| Cur | 375,000 N | 疲勞負載極限，徑向 |
| nG | 1,360 1/min | 極限轉速 |
| nϑr | 840 1/min | 參考轉速 |
| ≈m | 101.2 kg | 重量 |

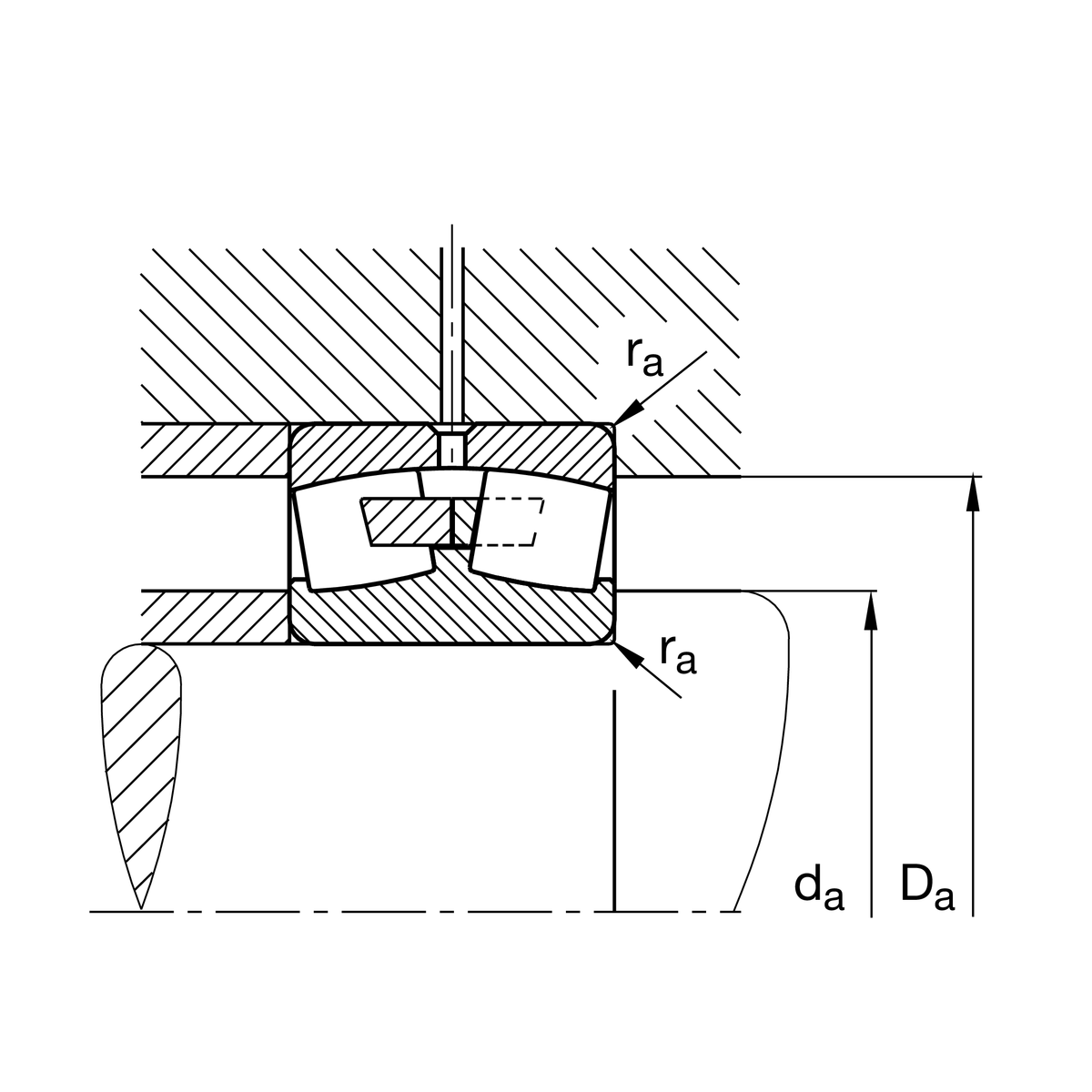

安裝尺寸
| da min | 358 mm | 軸肩最小直徑 |
| Da max | 502 mm | 殼肩最大直徑 |
| ra max | 4 mm | 最大凹槽半徑 |
尺寸
| rmin | 5 mm | 最小倒角尺寸 |
| D1 | 467.1 mm | 外圈內徑 |
| ds | 12.5 mm | 潤滑孔直徑 |
| ns | 23.5 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
計算參數s
| e | 0.23 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.92 | 動態軸向負載係數 |
| Y2 | 4.35 | 動態軸向負載係數 |
| Y0 | 2.86 | 靜態軸向負荷係數 |
您目前的產品型號
| Design | BEA | 無中心唇環 |
| Bore type | Z | 圓柱 |
| Cage | MB1 | 黃銅實體保持架 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Relubrication feature | H40AB | 6 lubricating holes at the inner ring |
