主要尺寸與性能資料
| d | 320 mm | 內徑 |
| D | 480 mm | 外徑 |
| B | 121 mm | 寬度 |
| Cr | 2,080,000 N | 基本額定動載荷，徑向 |
| C0r | 3,450,000 N | 基本額定靜態負荷，徑向 |
| Cur | 345,000 N | 疲勞負載極限，徑向 |
| nG | 770 1/min | 極限轉速 |
| nϑr | 480 1/min | 參考轉速 |
| ≈m | 70.02 kg | 重量 |

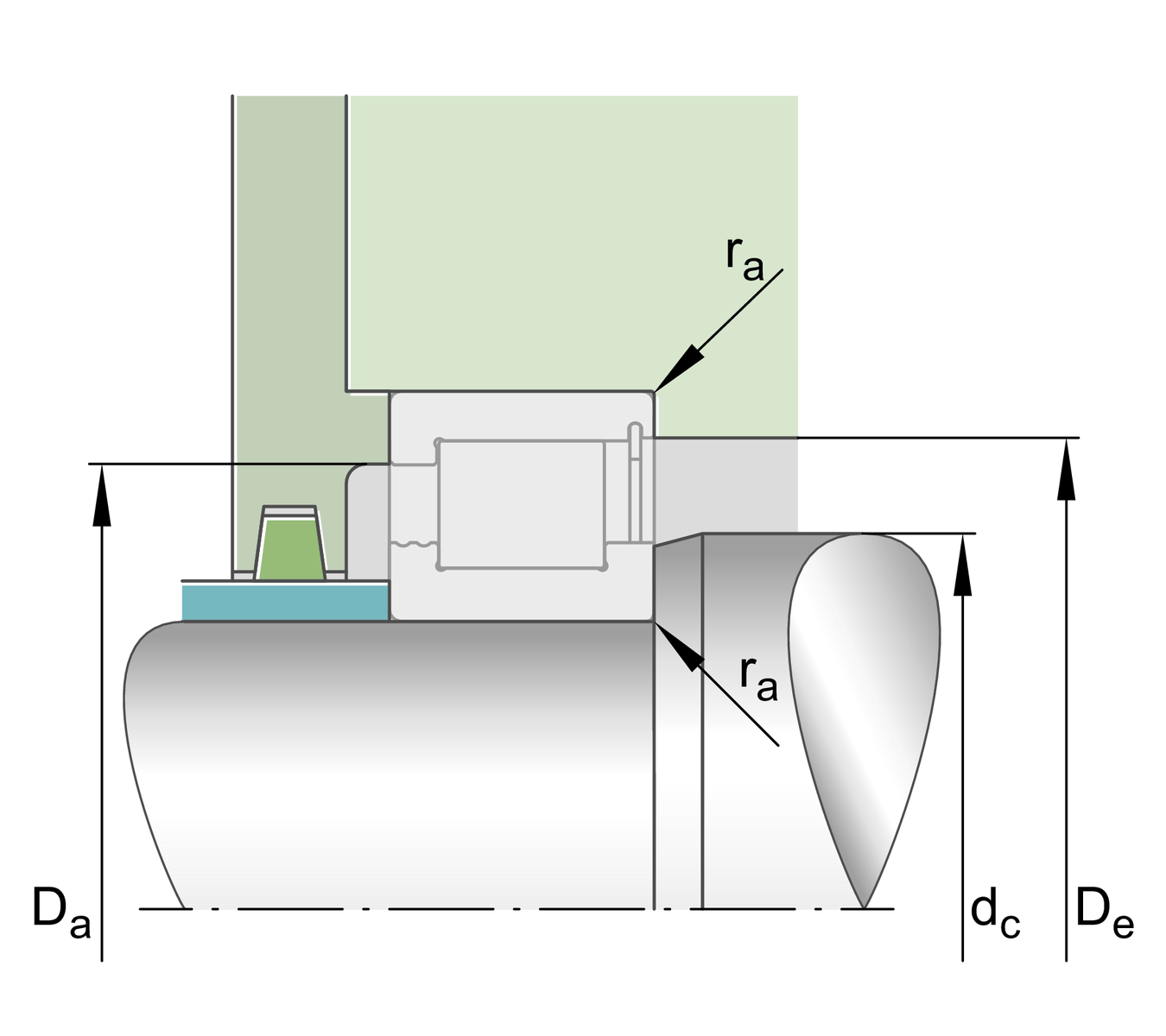

安裝尺寸
| da min | 369.5 mm | 軸肩最小直徑 |
| dc min | 369.5 mm | 最小軸肩 |
| Da max | 430 mm | 殼肩最大直徑 |
| De min | 449.5 mm | 外殼肩部最小直徑 |
| ra max | 4 mm | 最大凹槽半徑 |
| E | 449.5 mm | 外圈滾道直徑 |

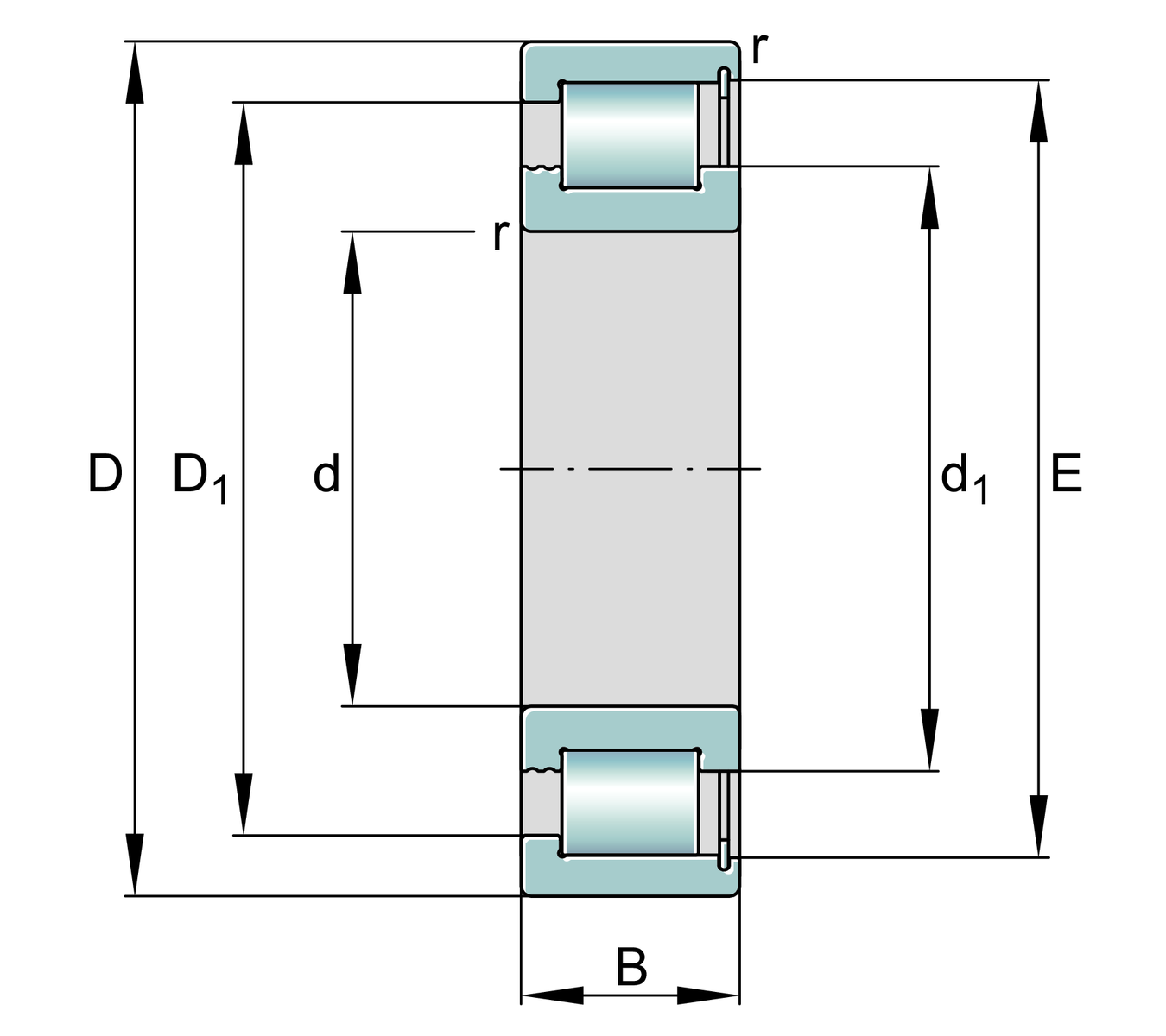

尺寸
| rmin | 4 mm | 最小倒角尺寸 |

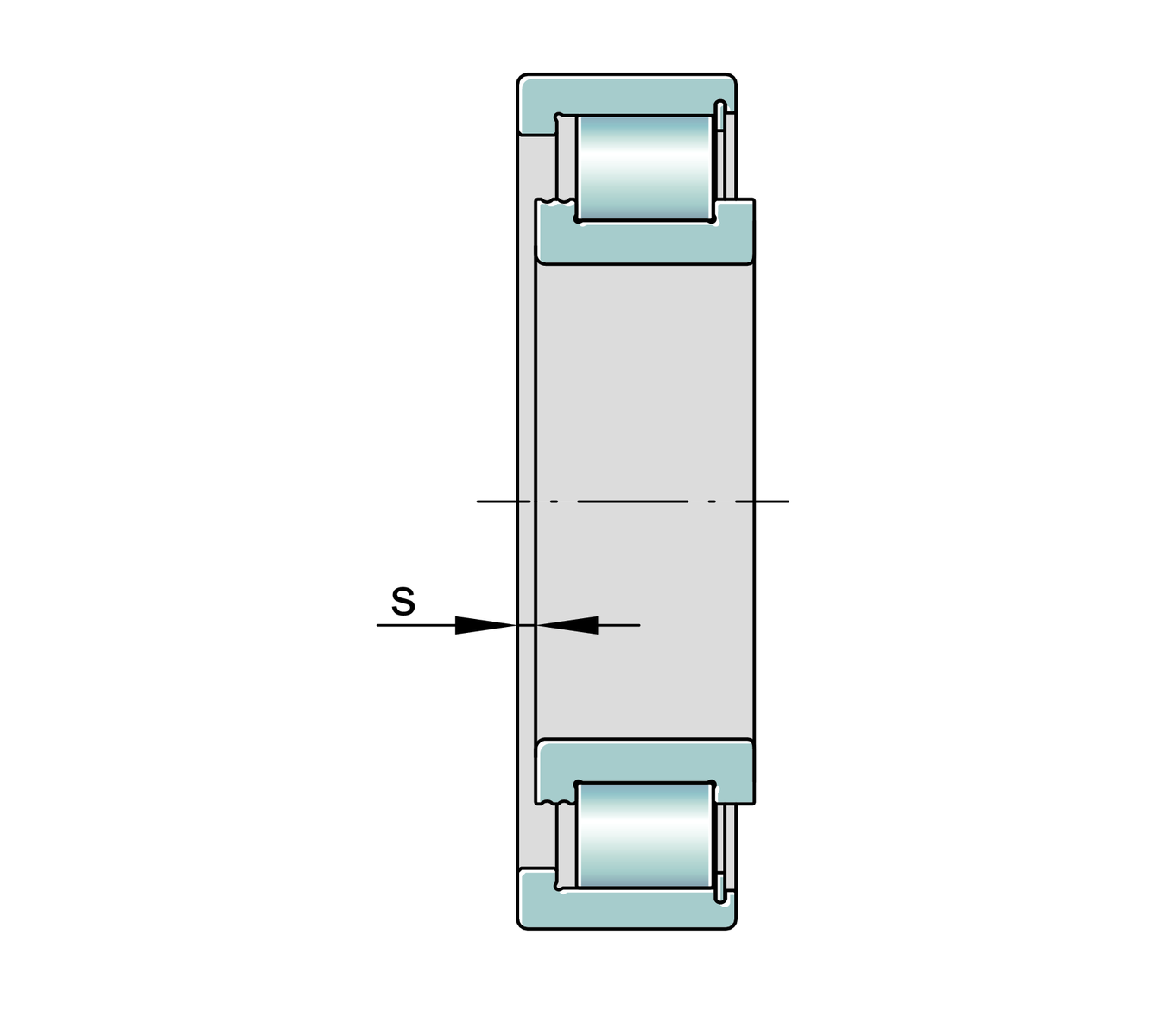

| s | 14 mm | 軸向位移 |
| d1 | 369.5 mm | 內圈最大擋邊直徑 |
| D1 min | 430.1 mm | 外圈最小擋邊直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Design | TB | Bearings with increased axial load capacity |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 1 | 單列設計 |
