VLI200414-N-VSP-ZT
Slewing ring, Four Point contact bearing, internal gear teeth VLI200414-N-VSP-ZT
加入詢價

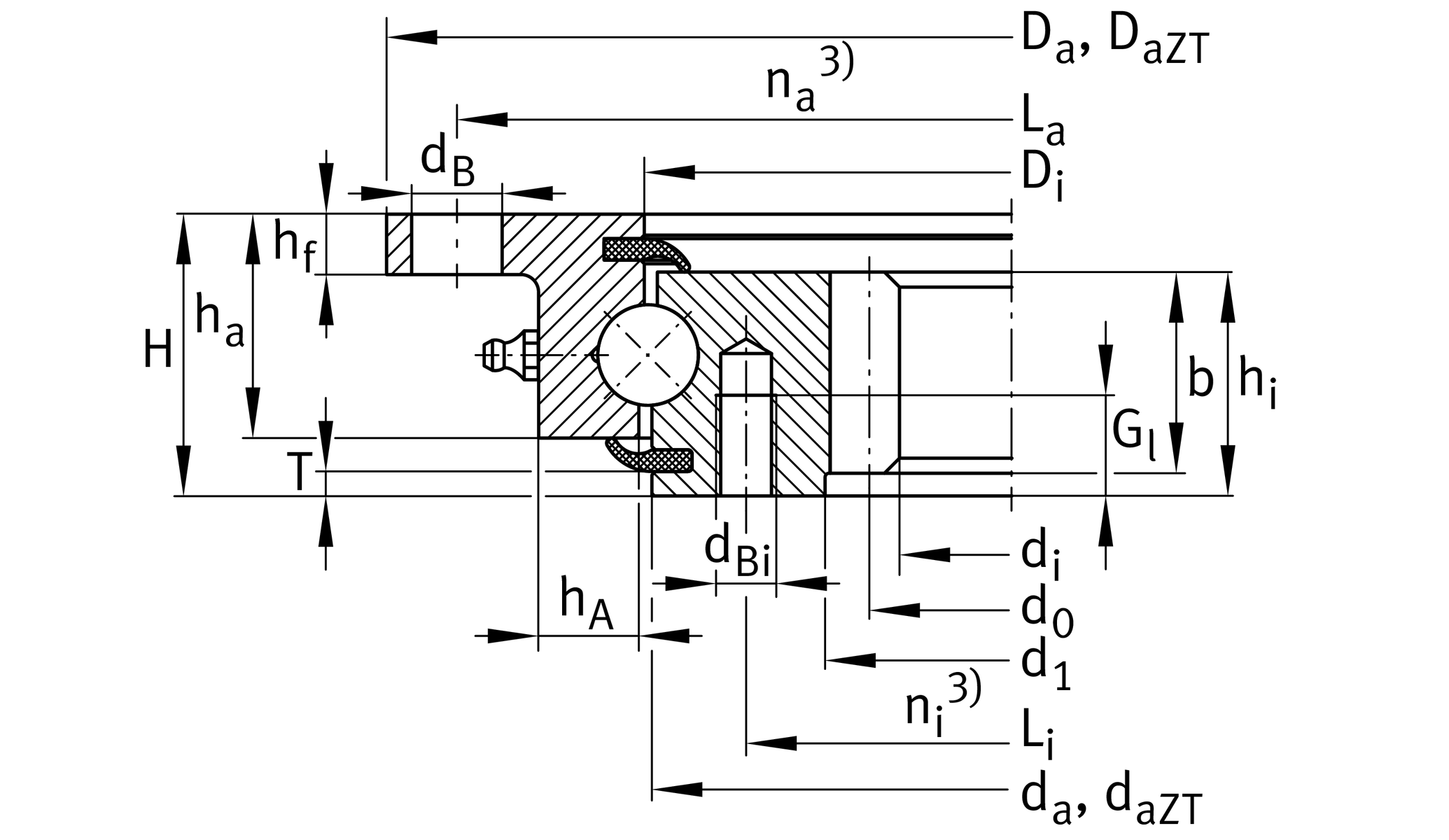

主要尺寸與性能資料
d1
325 mm
內徑
daZT
411 mm
Diameter centring inner ring
-IT8
Diameter centring inner ring tolerance
T
4.4 mm
Length centering inner ring
H
56 mm
高度
Da ZT
516 mm
Diameter centring outer ring
-IT8
Diameter centring outer ring tolerance
hf
12 mm
height of flange
ha
44.5 mm
Width outer ring
hi
44.5 mm
內圈寬度
≈m
27.5 kg
重量

尺寸
Di
415.5 mm
外圈內徑
0.5 mm
外圈內徑 公差上限
0 mm
外圈內徑 較低的公差
La
490 mm
外圈螺距圓固定孔直徑
na
8
外圈固定孔數
dB
18 mm
固定內徑
da
412.5 mm
內圈外徑
0 mm
內圈外徑 公差上限
-0.5 mm
內圈外徑 較低的公差
Li
375 mm
內圈螺距圓直徑固定孔
dBi
M12
Tread 固定內徑
Gl
20 mm
Thread depth fixing hole
ni
12
內圈固定孔數
Fr zul
49,600 N
Max. radial load fixing screws (friction locking)
m
5 mm
Modul of gearing
z
67
Number of teeth
d0
335 mm
Pitch circle diameter gearing
b
40 mm
Width gearing
d1
350 mm
Diameter turning inner ring
0.5 mm
Diameter turning inner ring 公差上限
0 mm
Diameter turning inner ring 較低的公差
hA
20 mm
Ring cross section
Fz norm
17,700 N
Max. tooth force root fatigue strenght (at a shock factor of 1,2)
Fz max
26,200 N
Max. tooth force against tooth fracture (at a shock factor of 1,35)

溫度範圍
Tmin
-25 °C
最低工作溫度
Tmax
80 °C
最高操作溫度

計算參數s
Ca
137,000 N
基本額定動載荷，軸向
C0a
295,000 N
基本額定靜態載荷，軸向
Cr
124,000 N
基本額定動載荷，徑向
C0r
110,000 N
基本額定靜態負荷，徑向

您目前的產品型號
CenteringZTCentering on inner and outer ring
GearingNNormalized gear teeth on bearing ring
PreloadVSPBearing with preload
