LFS52x..x..-OV-500-VBS

Guideway LFS52x..x..-OV-500-VBS

加入詢價

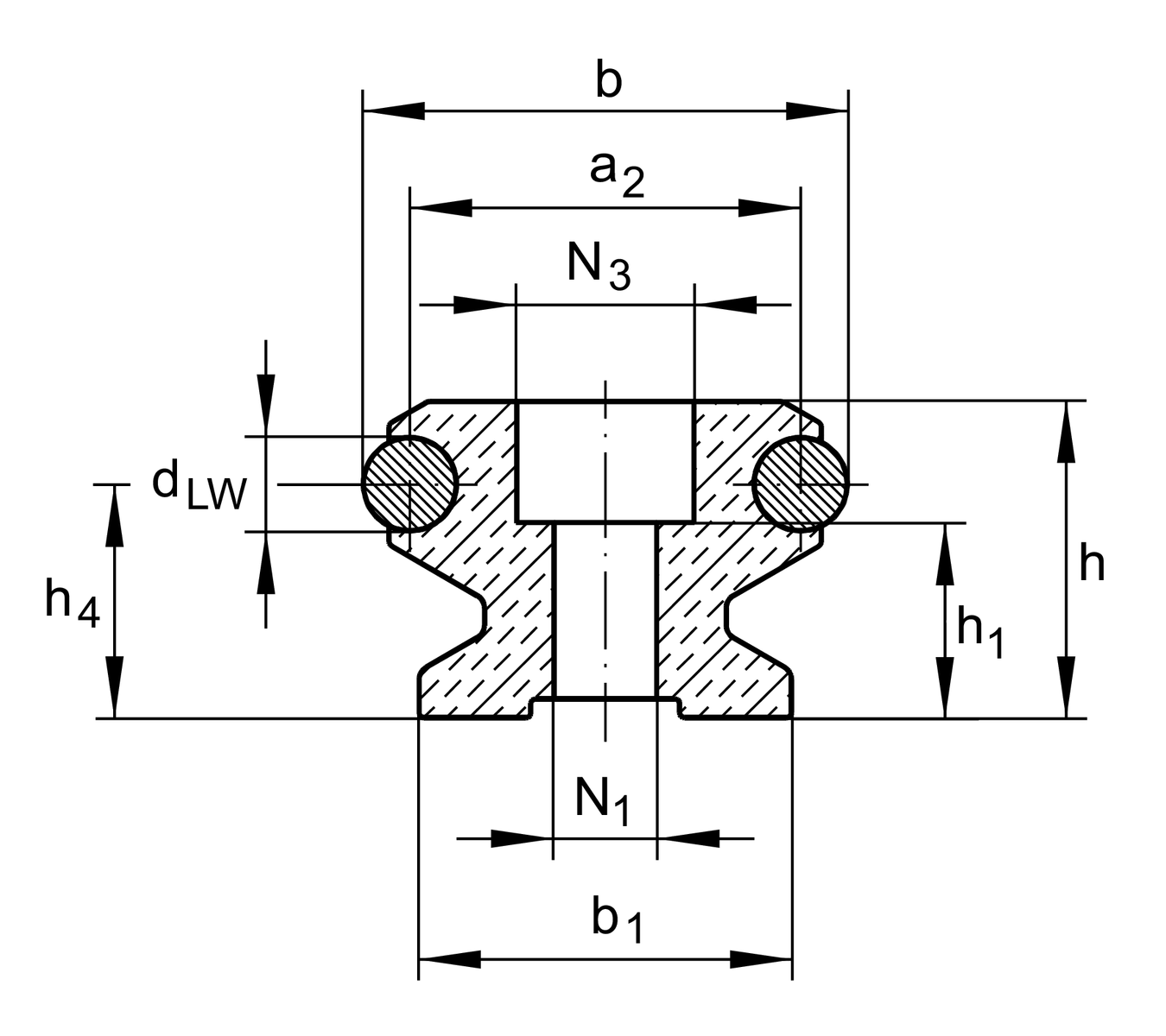

主要尺寸與性能資料

h	34 mm	高度
b	52 mm	寬度

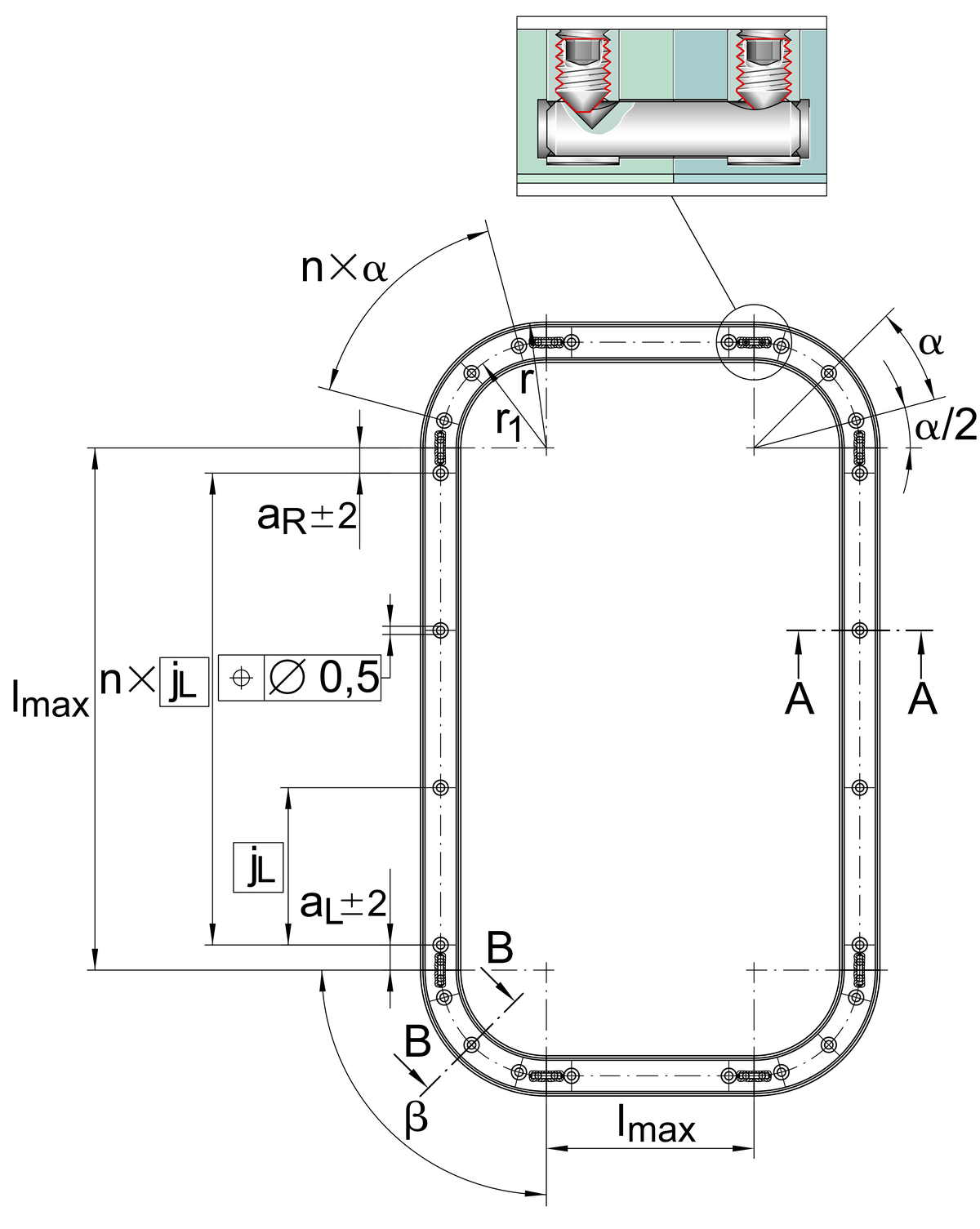

l_max	6,000 mm	Length maximum ¹

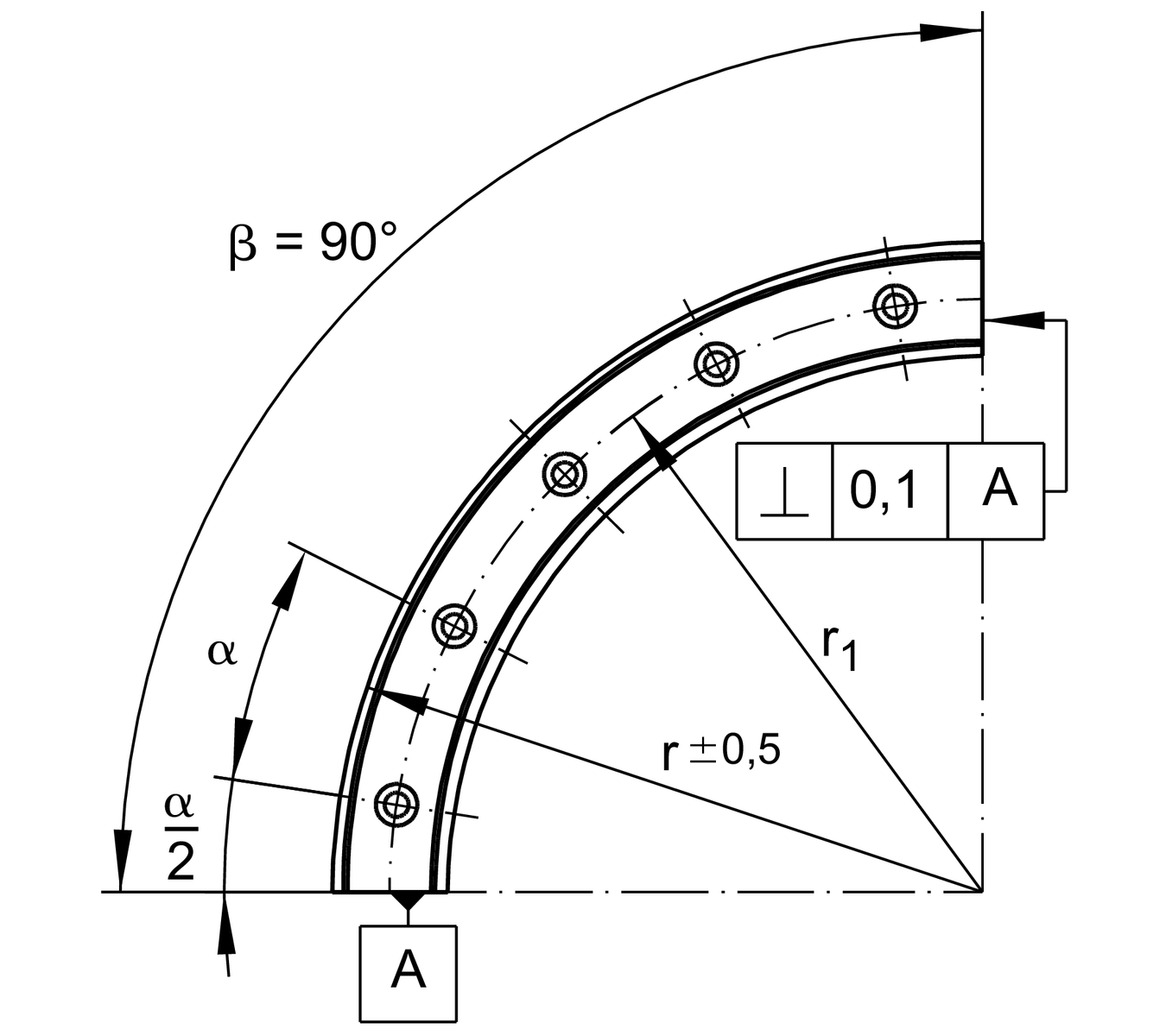

r	500 mm	Radius
β	90 °	Radian measure

安裝尺寸

N₁	11 mm	內徑 ²
N₃	19 mm	內徑 ³

尺寸

a₂	42 mm	Distance
a_{L max}	235 mm	Distance ⁴
a_{L min}	41 mm	Distance ⁴
a_{R max}	235 mm	Distance ⁴
a_{R min}	41 mm	Distance ⁴
b₁	40 mm	寬度
d_LW	10 mm	Diameter
h₁	21 mm	Height ^{5, 6}
h₄	25 mm	高度
r₁	474 mm	Radius
x	5	Number ⁷
α	18 °	Angle

您目前的產品型號

Size code	52
Guideway design	OV	solid profile, curved guideway
Dummy	500
Special features	VBS	Rail connector
