主要尺寸與性能資料
| d | 40 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.01 mm | 內徑公差下限 | |
| D | 90 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.013 mm | 外徑公差下限 | |
| B | 60 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.25 mm | 寬度下限公差 | |
| Ca | 127,000 N | 基本額定動載荷，軸向 HL |
| Ca | 72,000 N | 基本額定動載荷，軸向 |
| C0a | 365,000 N | 基本額定靜態載荷，軸向 HL |
| C0a | 149,000 N | 基本額定靜態載荷，軸向 |
| Cua | 9,500 N | 疲勞負荷極限，軸向 HL |
| Cua | 6,600 N | 疲勞負荷極限，軸向 |
| nG Grease | 2,900 1/min | 脂潤滑的極限轉度 |
| nϑ | 1,200 1/min | Thermally permissible speed |
| ≈m | 3.48 kg | 重量 |

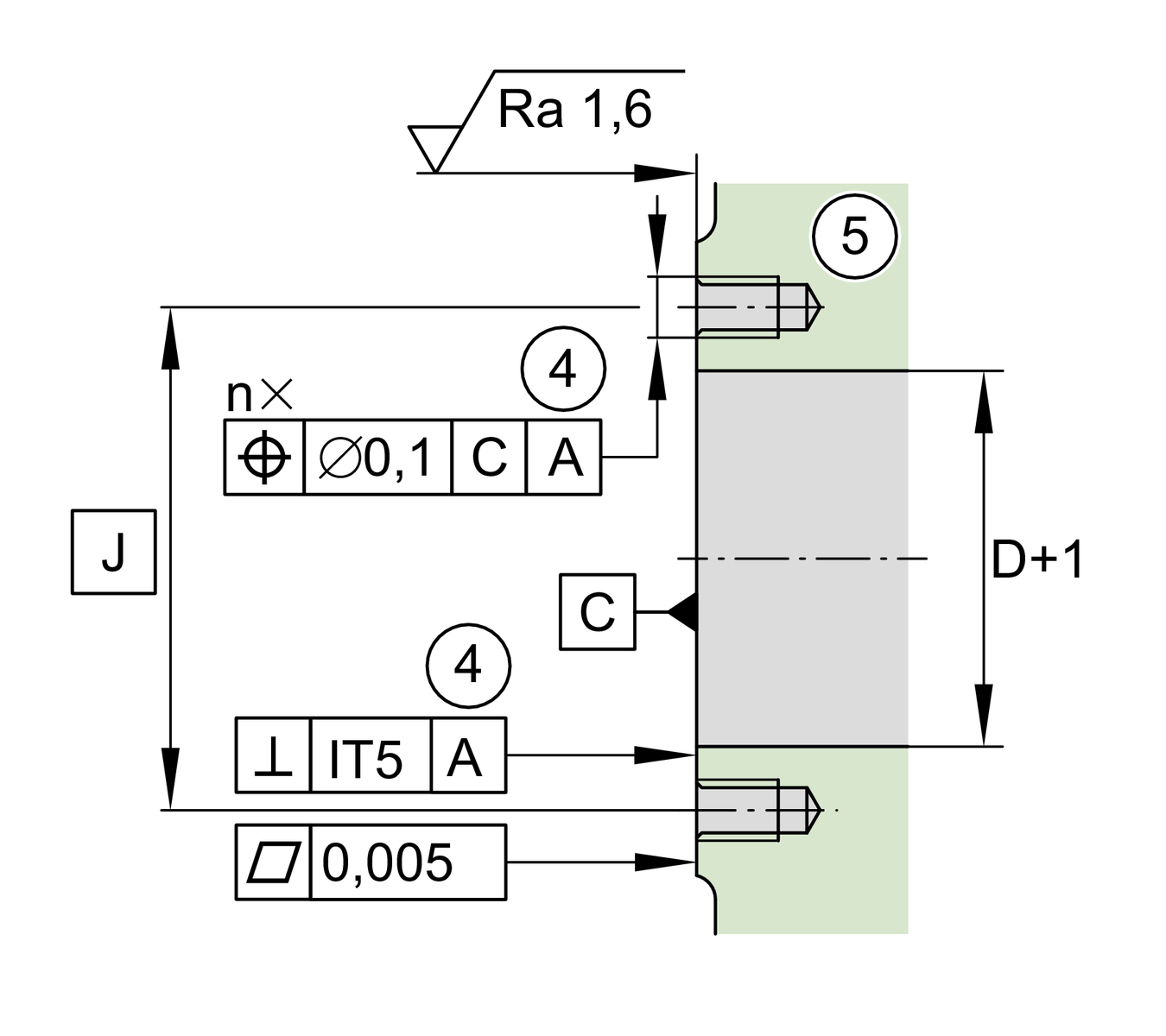

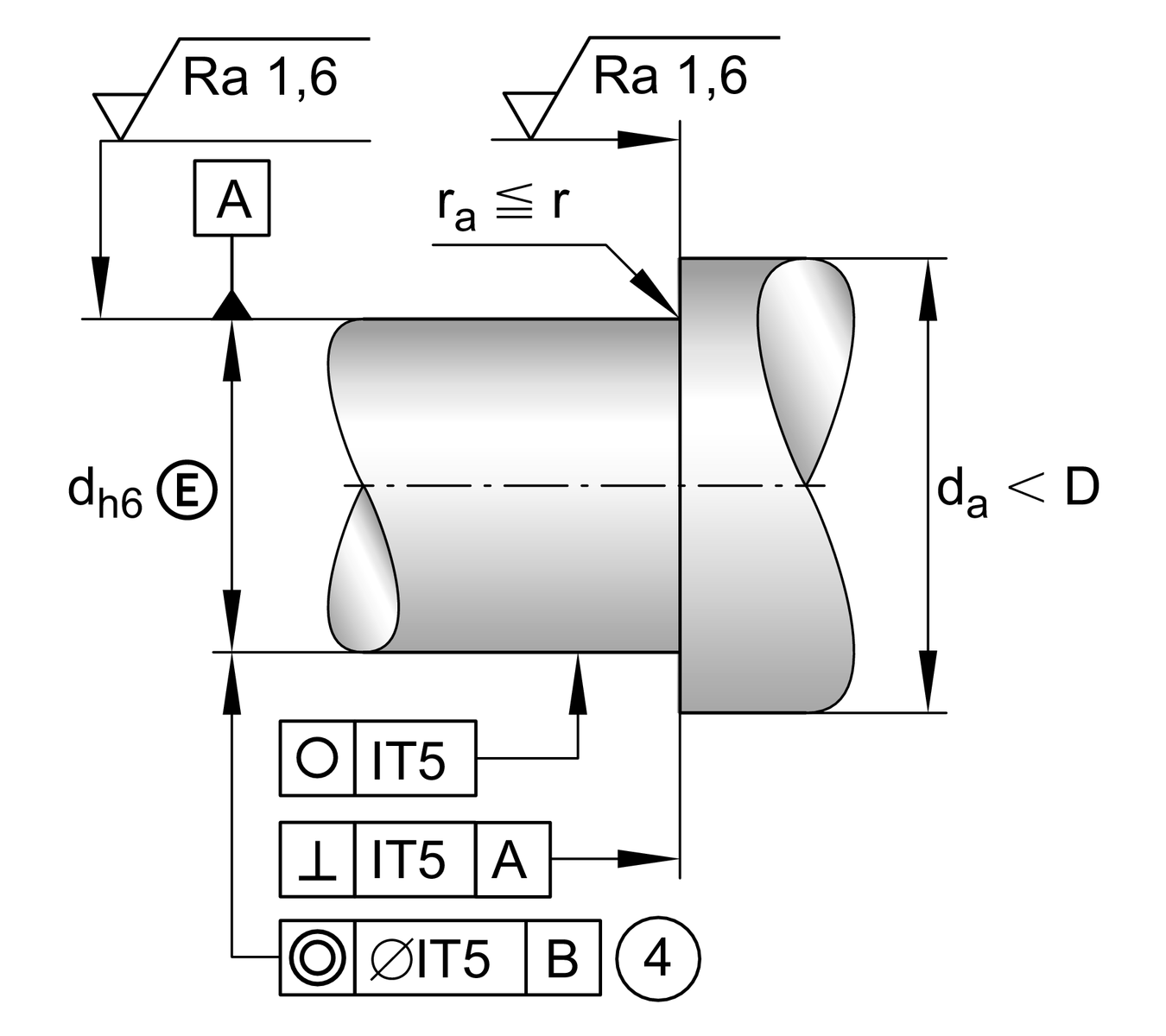

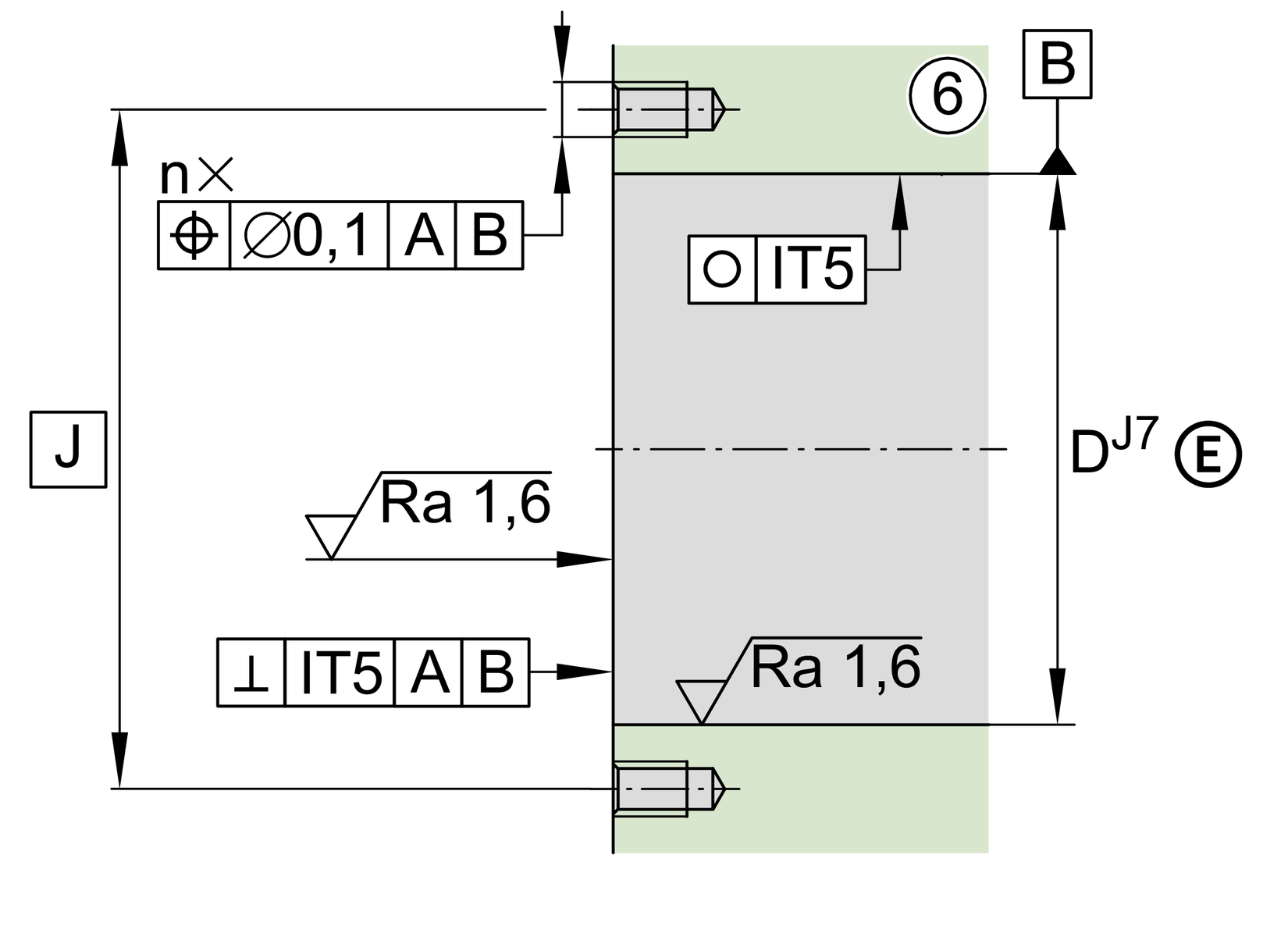

安裝尺寸
| da min | 56 mm | 軸肩最小直徑 |
| da max | 80 mm | 軸肩最大直徑 |
M10 | Fixing scresw DIN EN ISO 4762 10.9 (not included) | |
| n | 8 | Number of screws |

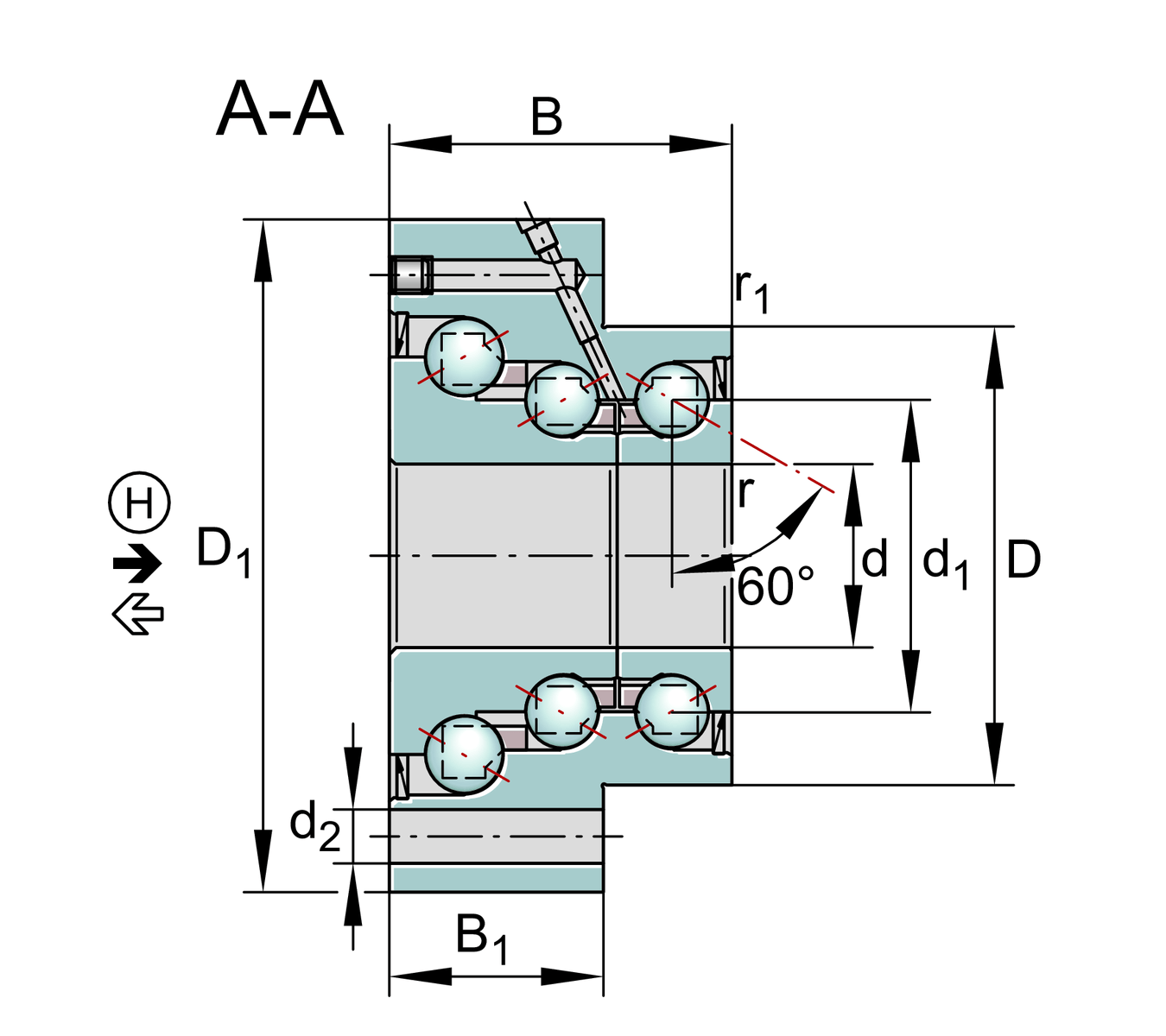

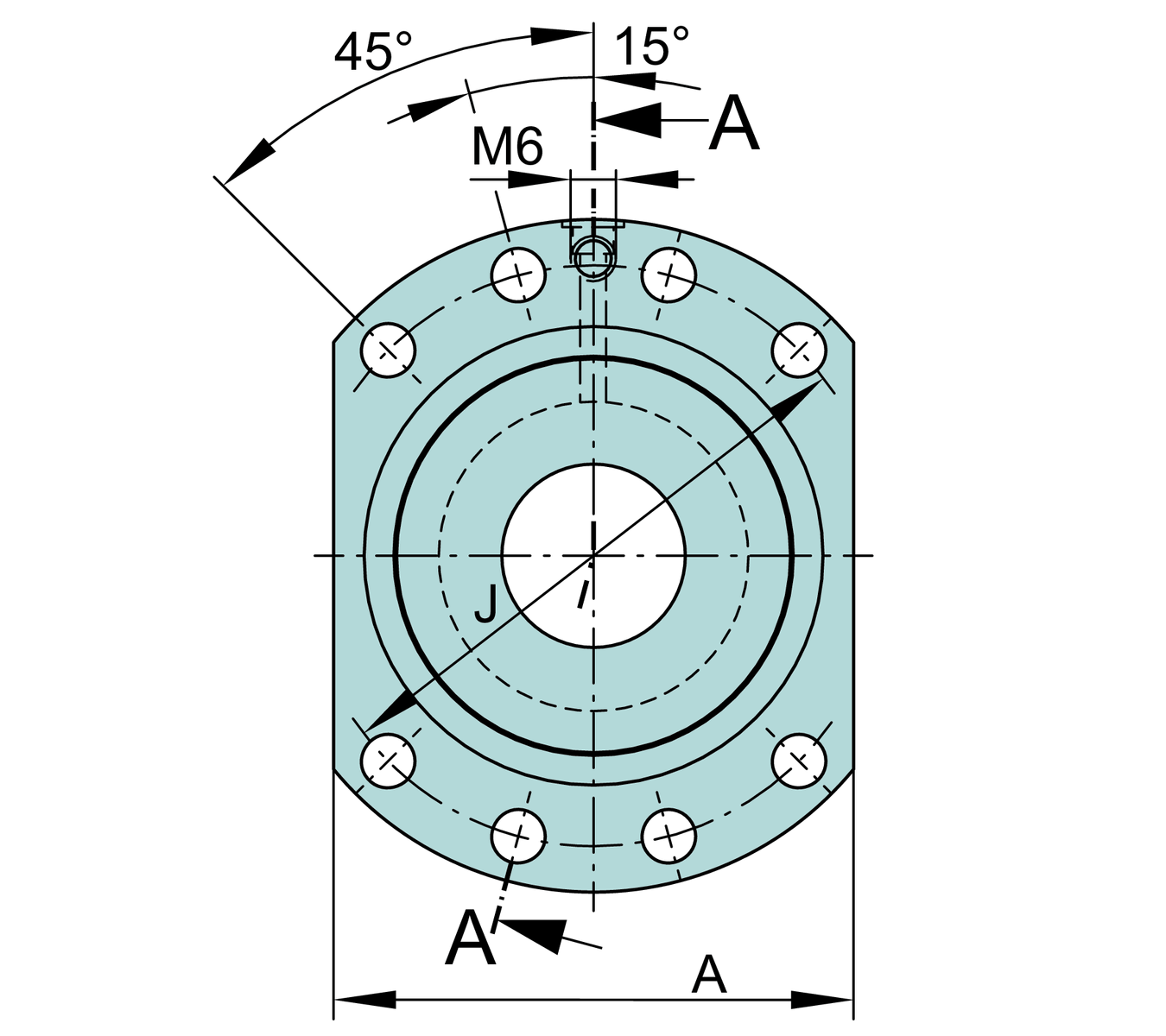

尺寸
| d1 | 65 mm | 內圈擋邊直徑 |
| D1 | 140 mm | Flange diameter |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 1 |
| B1 | 35 mm | 厚度 of flange |
| d2 | 11 mm | Fixing boring diameter |
| J | 118 mm | Pitch circle diameter (holes) |
| A | 110 mm | 法蘭寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| MRL | 2.5 Nm | Bearing friction torque |
| caL | 1,800 N/µm | 軸向剛性 |
| caL | 2,000 N/µm | 軸向剛性 (HL) |
| ckL | 1,370 Nm/mrad | Tilting stiffness |
5 µm | 軸向跳動 | |
| Mm | 9.32 kg*cm2 | 質量慣性矩 |

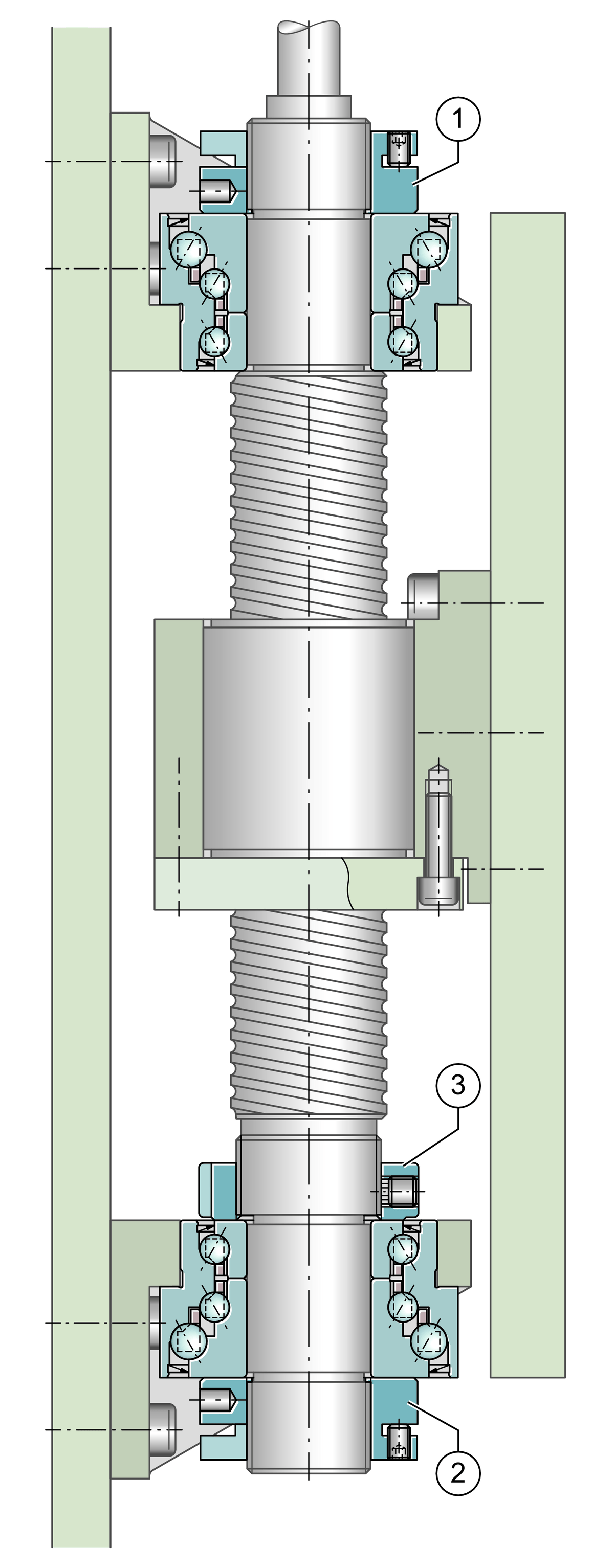

| (3) r | ZM45 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 3 |
| (1), (2) r | AM40/85 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 1,2 |
| MA | 110 Nm | 擰緊扭力螺母 |
| (1), (2) a | 26,600 N | 所需的鎖緊螺帽軸向力 1 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
