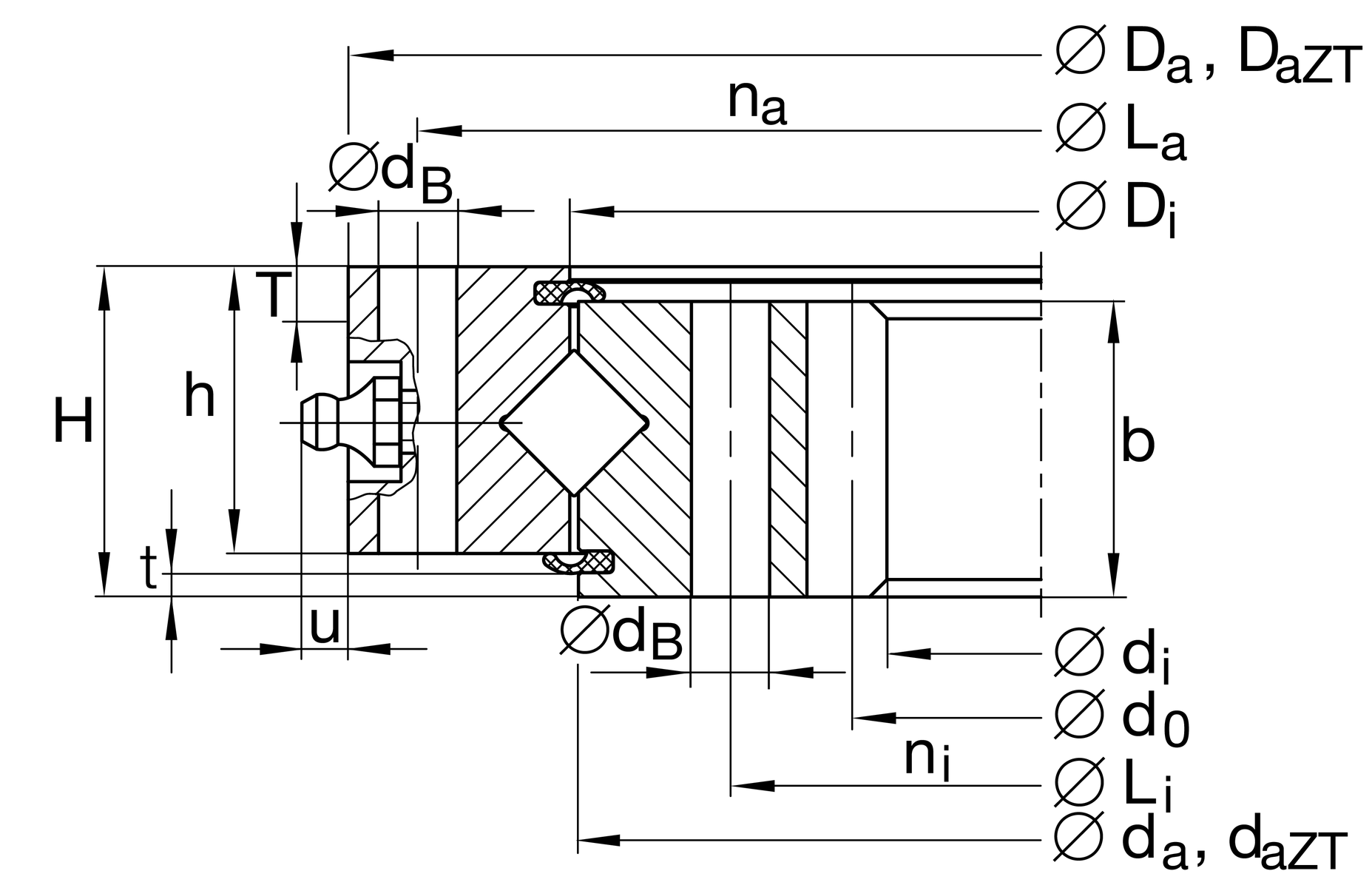

主要尺寸與性能資料
| di | 216 mm | 內徑 |
| Da | 340 mm | 外徑 |
| H | 38 mm | 高度 |
| ≈m | 12.121 kg | 重量 |
尺寸
| Di | 289 mm | 外圈內徑 |
| ha | 33 mm | Width outer ring |
| La | 324 mm | 外圈螺距圓固定孔直徑 |
| na | 20 | 外圈固定孔數 |
| dB | 9 mm | 固定內徑 |
| da | 287 mm | 內圈外徑 |
34 mm | 內圈寬度 | |
| Li | 252 mm | 內圈螺距圓直徑固定孔 |
| ni | 20 | 內圈固定孔數 |
| b | 34 mm | Width gearing |
| m | 4 mm | Modul of gearing |
| z | 56 | Number of teeth |
| d0 | 224 mm | Pitch circle diameter gearing |
| u | 6 mm | Protrusion lubrication nipple |
| Fz norm | 12,300 N | Max. tooth force root fatigue strenght |
| Fz max | 17,800 N | Max. tooth force against tooth fracture |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 135,000 N | 基本額定動載荷，軸向 |
| C0a | 310,000 N | 基本額定靜態載荷，軸向 |
| Cr | 96,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0r | 153,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| VSPmax | 0.02 mm | Maximum bearing preload |
| VSPmin | 0 mm | Min. bearing preload |
| Fr zul | 45,500 N | Max. radial load fixing screws (friction locking) |
您目前的產品型號
| Gearing | N | Normalized gear teeth on bearing ring |
