主要尺寸與性能資料
| d | 200 mm | 內徑 |
| D | 310 mm | 外徑 |
| B | 150 mm | 寬度 |
| Cr | 1,350,000 N | 基本額定動載荷，徑向 |
| C0r | 2,600,000 N | 基本額定靜態負荷，徑向 |
| Cur | 315,000 N | 疲勞負載極限，徑向 |
| nG Grease | 610 1/min | 脂潤滑的極限轉度 |
| ≈m | 39.4 kg | 重量 |

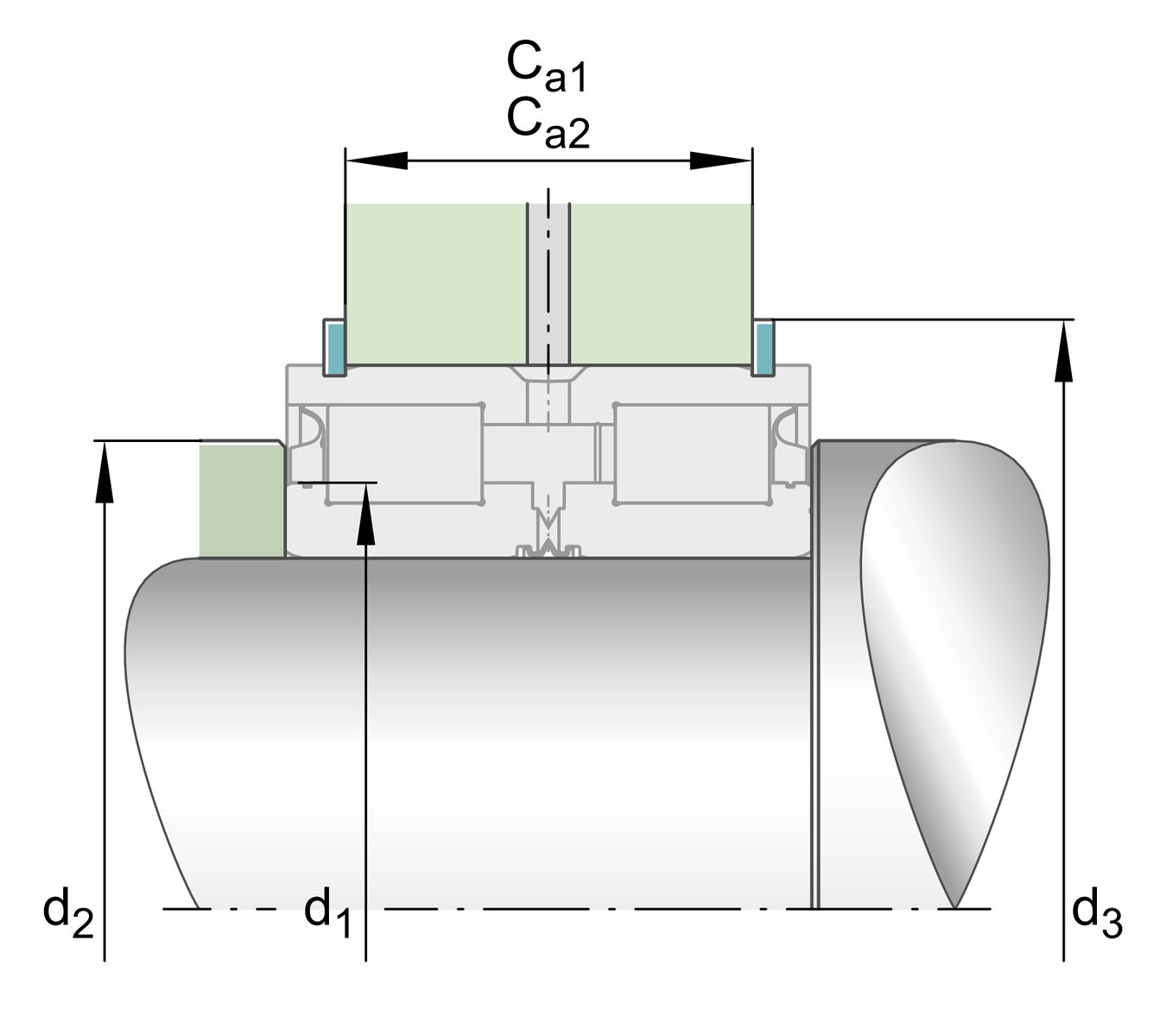

安裝尺寸
| Ca1 | 120 mm | 卡環 WRE 的安裝尺寸（不包含在供貨範圍內） 公差：0/-0,2 |
| Ca2 | 116 mm | 固定環安裝尺寸符合 DIN 471 標準（交貨時不包括） Tol：0/-0,2 |
| d1 | 243.5 mm | 內圈擋邊直徑 |
| d2 | 267 mm | 密封直徑（肋部） |
| d3 | 336 mm | 外徑 of snap ring WRE |
| d1 min | 243.5 mm | 軸肩最小直徑 |
30 ° | 倒角角度 | |
-0.2 mm | 較低距離的卡環公差 | |
-0.2 mm | 較低距離的擋圈公差 | |
0 mm | 卡環距離公差上限 | |
0 mm | 上距離擋圈公差 | |
0 mm | 較低距離的環槽公差 | |
0.2 mm | 上距環槽公差 |

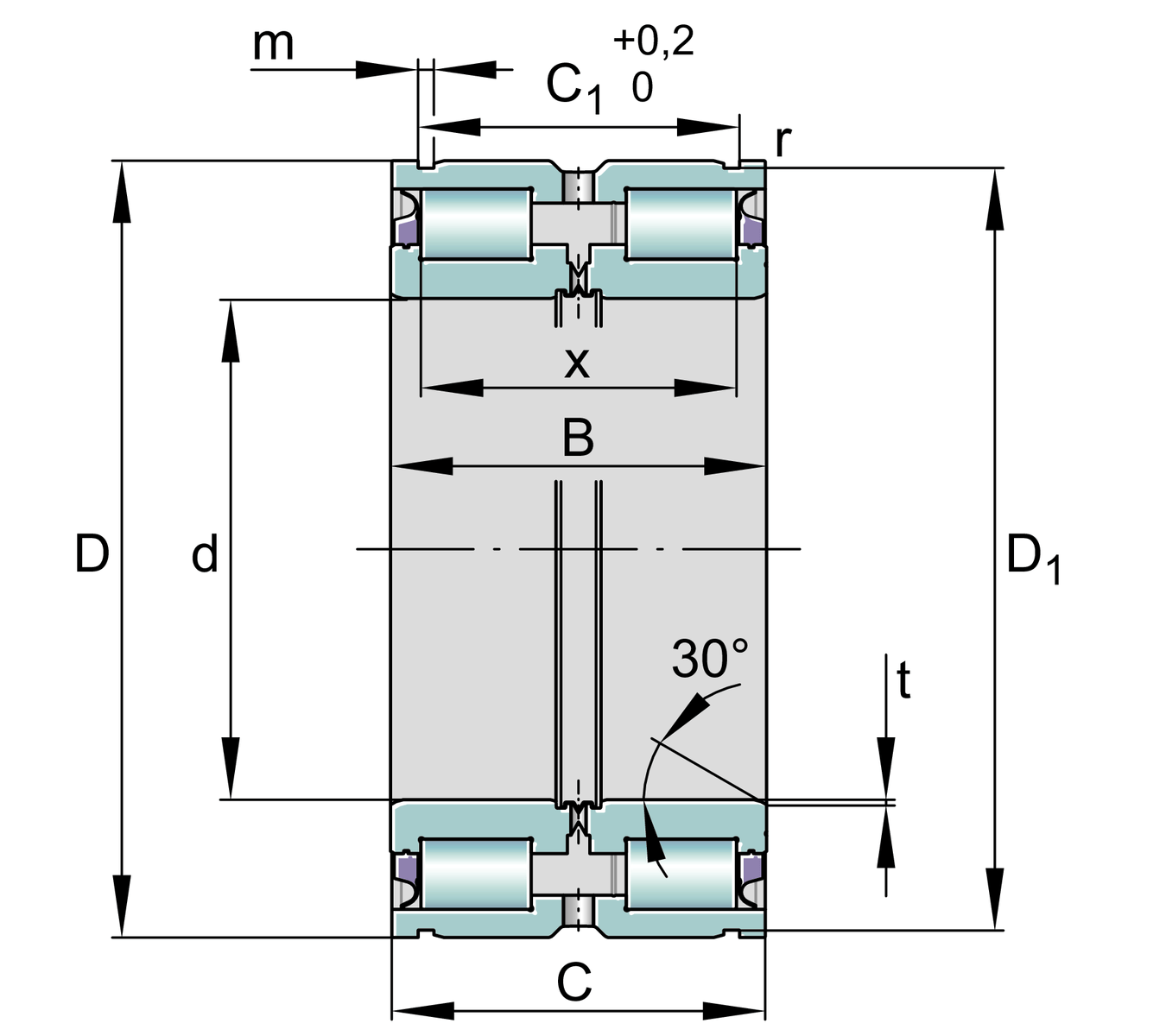

尺寸
| C | 149 mm | 外圈寬度 |
| C1 | 128.2 mm | 環槽距離 |
| D1 | 304 mm | 溝槽直徑 |
| m | 6.3 mm | 滾道寬度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 2 mm | 倒角寬度 |
| X | 126 mm | 滾動體之間的距離 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
您目前的產品型號
| Design | D | 新的外輪廓 |
| Sealing | PP | 兩側接觸式密封 |
| Radial internal clearance | C5 (Group 5) | 內部間隙大於C4 |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 2 | 雙列設計 |
