主要尺寸與性能資料
| FW | 30 mm | Diameter of ball complement |
| H | 63.5 mm | heigth |
| L | 68 mm | 長度 |
| TolL | h12 | tolerance |
| B | 84 mm | 寬度 |
| ≈m | 0.43 kg | 重量 |

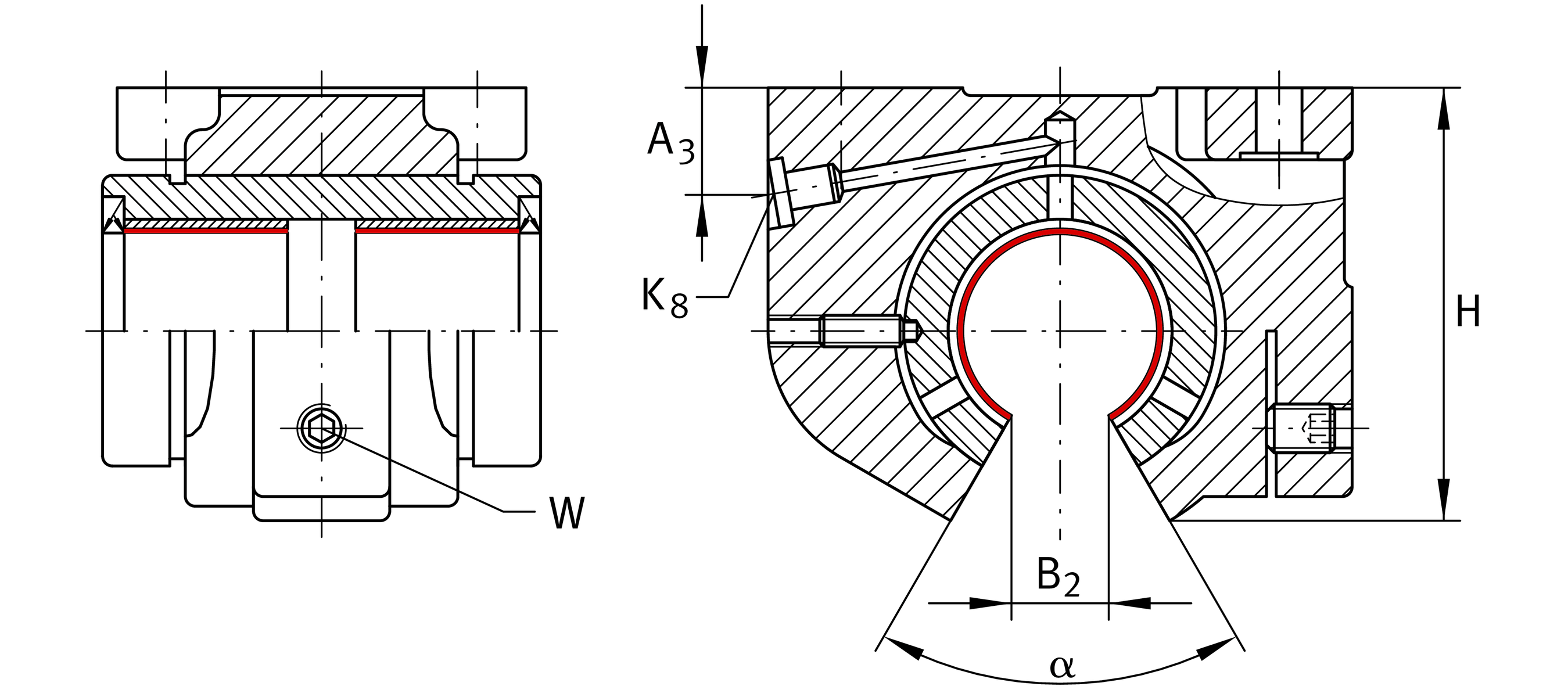

安裝尺寸
| JB | 68 mm | |
| Tol JB | +0,2 | 公差上限 |
| Tol JB | -0,2 | 較低的公差 |
| A5 | 42 mm | |
| B2 | 13.6 mm | 1 |
| L4 | 60 mm | |
| L5 | 48 mm | |
| JL | 45 mm | |
| Tol JL | +0,2 | 公差上限 |
| Tol JL | -0,2 | 較低的公差 |
| H2 | 35 mm | Center height |
| A3 | 14 mm | |
| H6 | 8.7 mm | |
| Tol H6 | -0,5 | tolerance |
| N1 | 6.8 mm | 2 |
| N3 | 11 mm | 2 |
| K5 | M6 | |
| K8 | NIPA2 | Lubrication nipple |
| W | 3 mm | 平面寬度s 3 |
| M Wmax | 4 Nm | max. tightening torque |
| α | 54 ° | Angle |
您目前的產品型號
| Size code | 30 | |
| Seal | PP | |
| Relubrication feature | AS |
