主要尺寸與性能資料
| d | 180 mm | 內徑 shaft washer |
| D | 300 mm | 外徑 軸承座 washer |
| T | 99.3 mm | 高度 |
| Ca | 520,000 N | 基本額定動載荷，軸向 |
| C0a | 1,830,000 N | 基本額定靜態載荷，軸向 |
| Cua | 54,000 N | 疲勞負荷極限，軸向 |
| nG | 1,130 1/min | 極限轉速 |
| nϑr | 2,000 1/min | 參考轉速 |
| ≈m | 24.065 kg | 重量 |

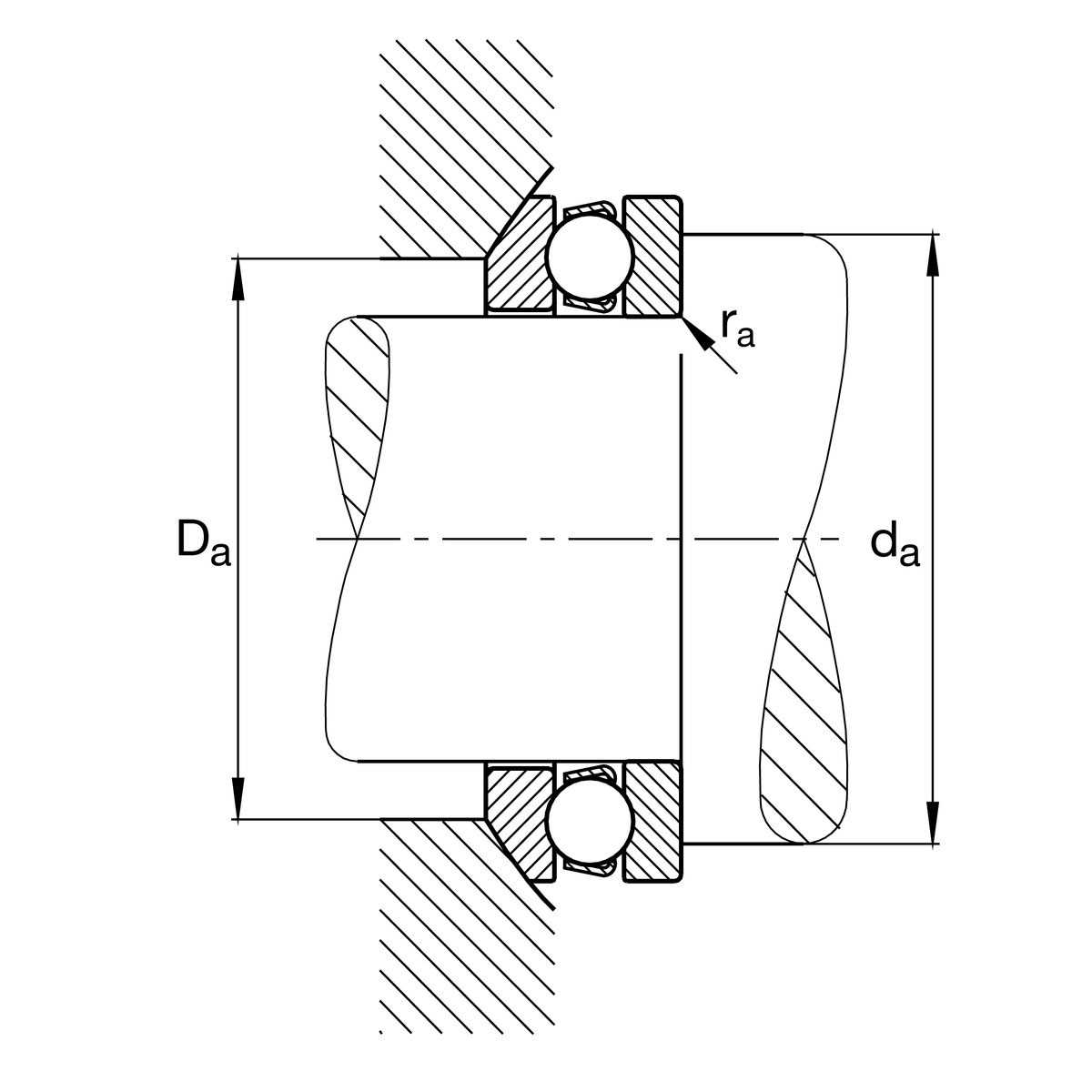

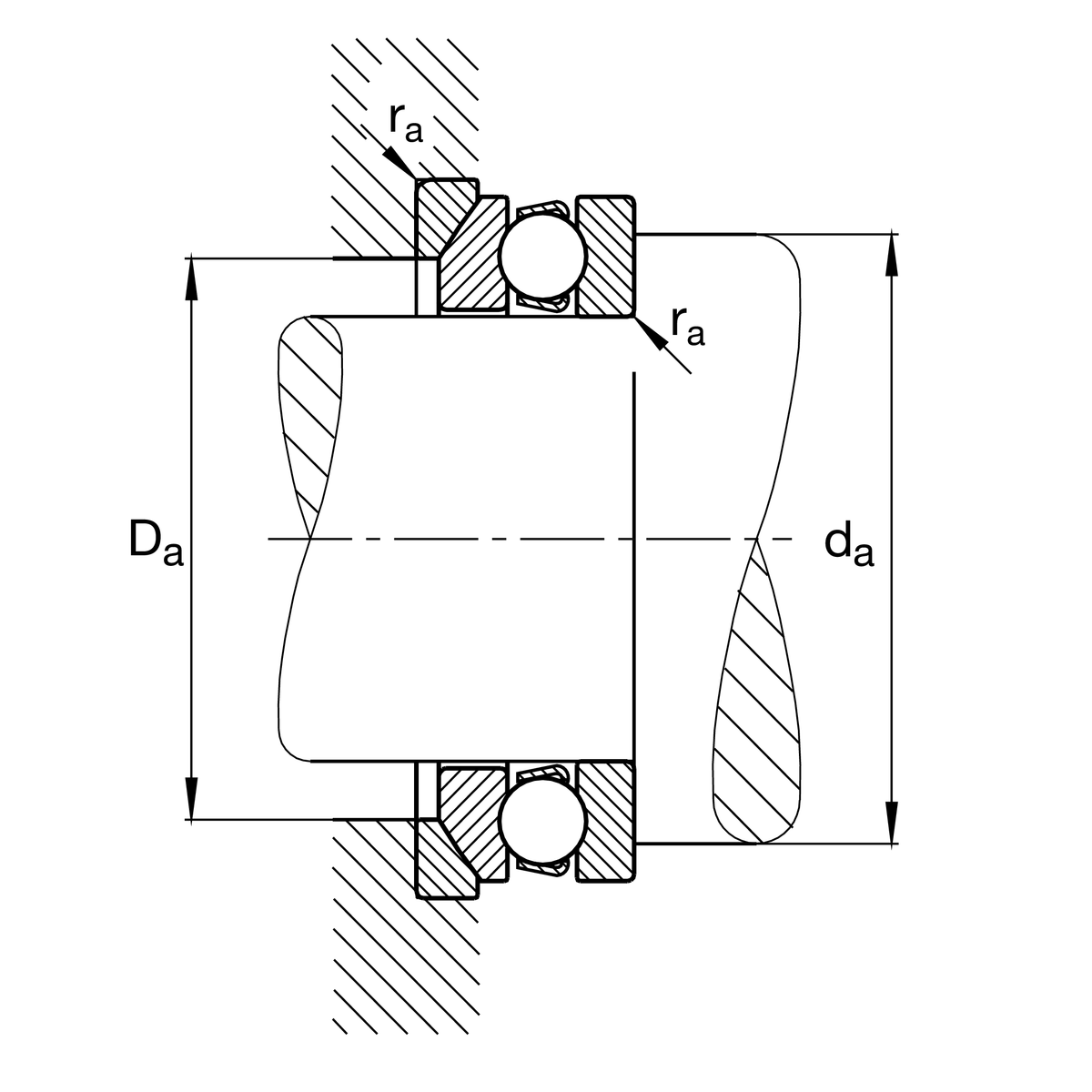

安裝尺寸
| da min | 252 mm | 軸肩最小直徑 |
| Da max | 240 mm | 殼肩最大直徑 |
| ra max | 2.5 mm | Maximum filled radius |

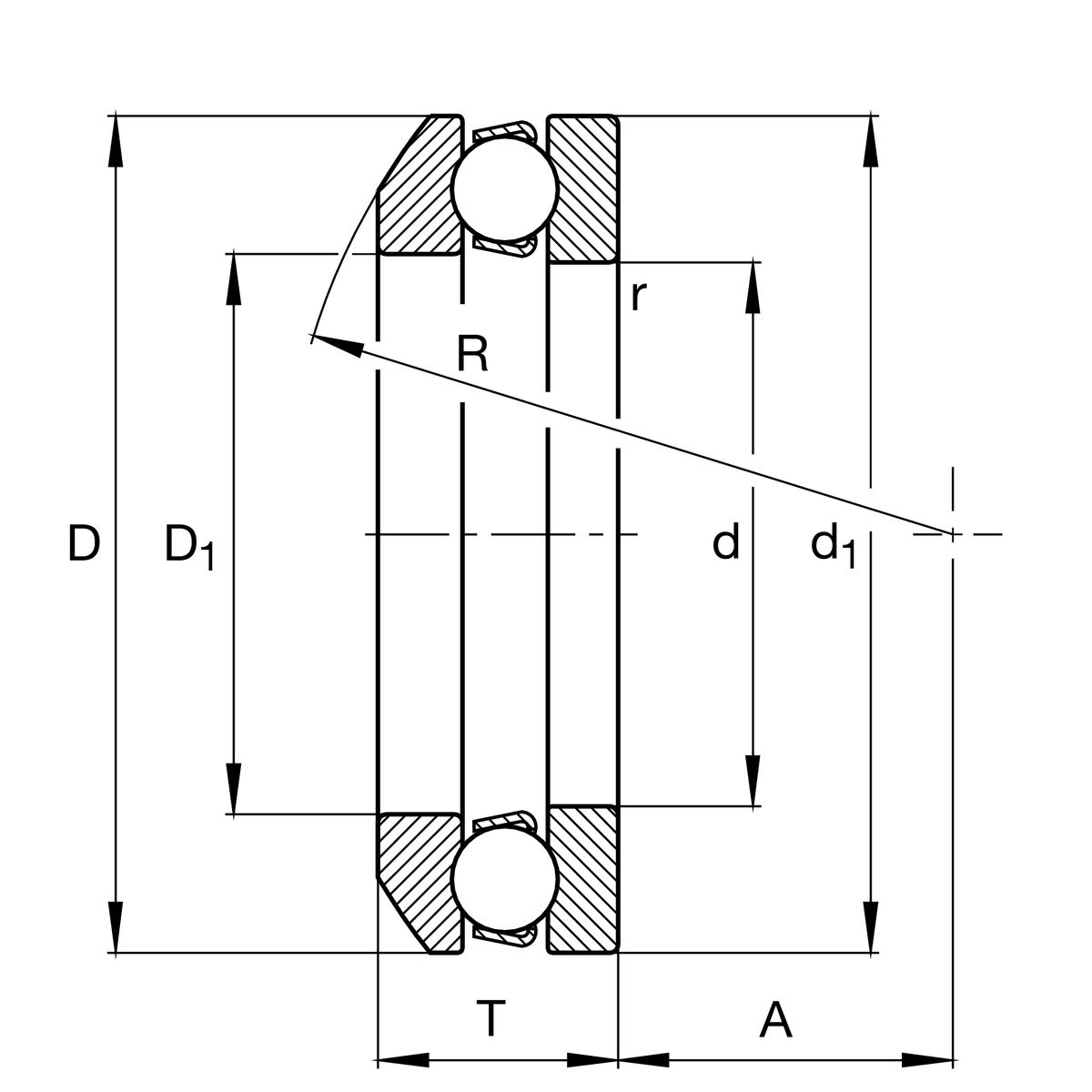

尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 184 mm | 內徑 軸承座 washer |
| d1 | 295 mm | 外徑 shaft washer |
| R | 225 mm | Radius 球形 軸承座 washer |
| A | 91 mm | 中心點距離 |

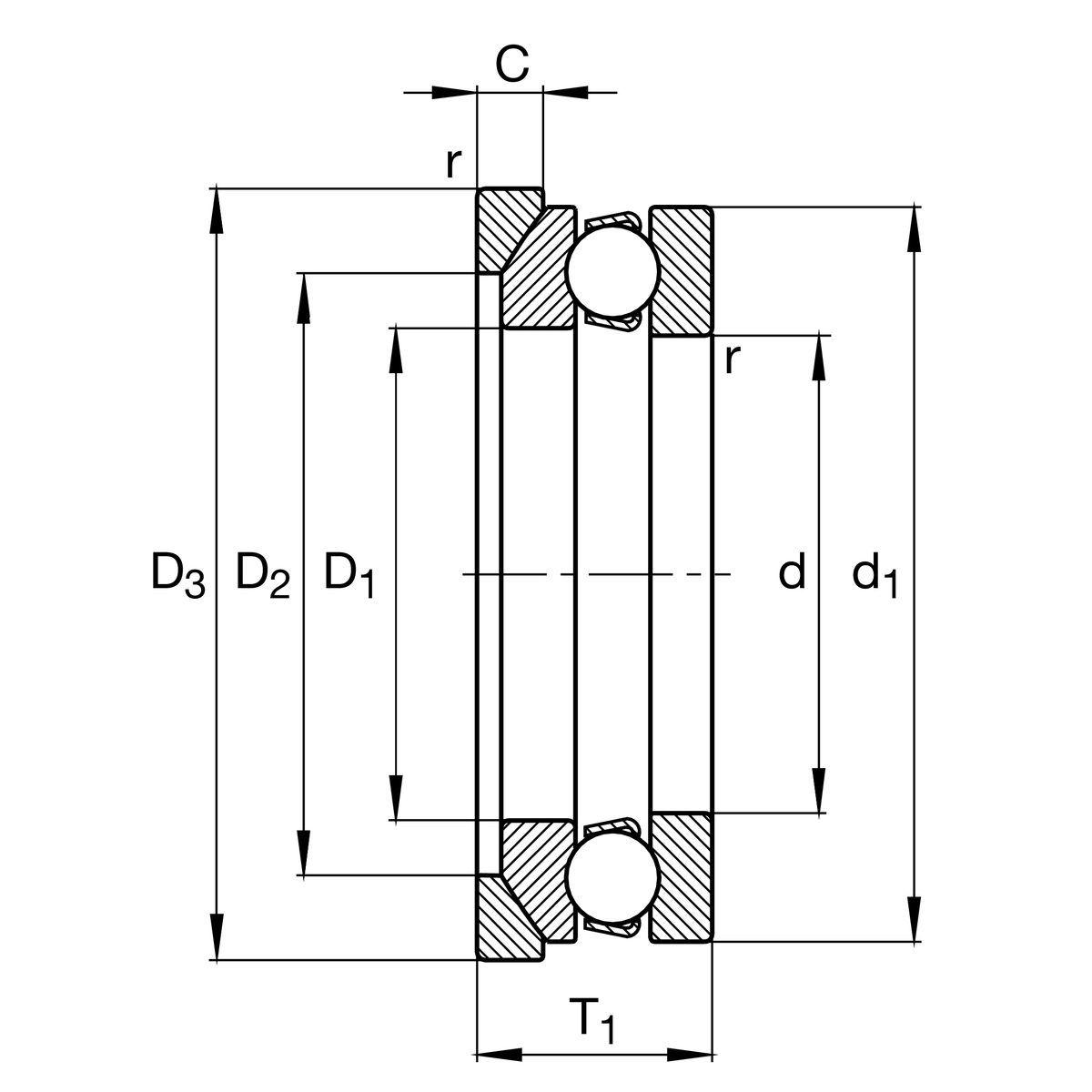

| T1 | 109 mm | Height with seat washer |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
計算參數s
| A | 18 | Minimum load factor |
附加資訊
U336 | Seat washer |
您目前的產品型號
| Cage | MP | 黃銅實體保持架，滾動體引導 |
| Tolerance class | PN | 正常（PN） |
