主要尺寸與性能資料
| d | 35 mm | 內徑 |
| D | 72 mm | 外徑 |
| B | 17 mm | 寬度 |
| Cr | 30,000 N | 基本額定動載荷，徑向 |
| C0r | 19,000 N | 基本額定靜態負荷，徑向 |
| Cur | 1,320 N | 疲勞負載極限，徑向 |
| nG | 5,600 1/min | 極限轉速 |
| ≈m | 0.275 kg | 重量 |
安裝尺寸
| da min | 42 mm | 軸肩最小直徑 |
| Da max | 65 mm | 殼肩最大直徑 |
| Db max | 67.8 mm | 殼肩最大直徑 |
| ra max | 1 mm | 軸最大圓角半徑 |
| ra1 max | 0.6 mm | 外殼最大圓角半徑 |

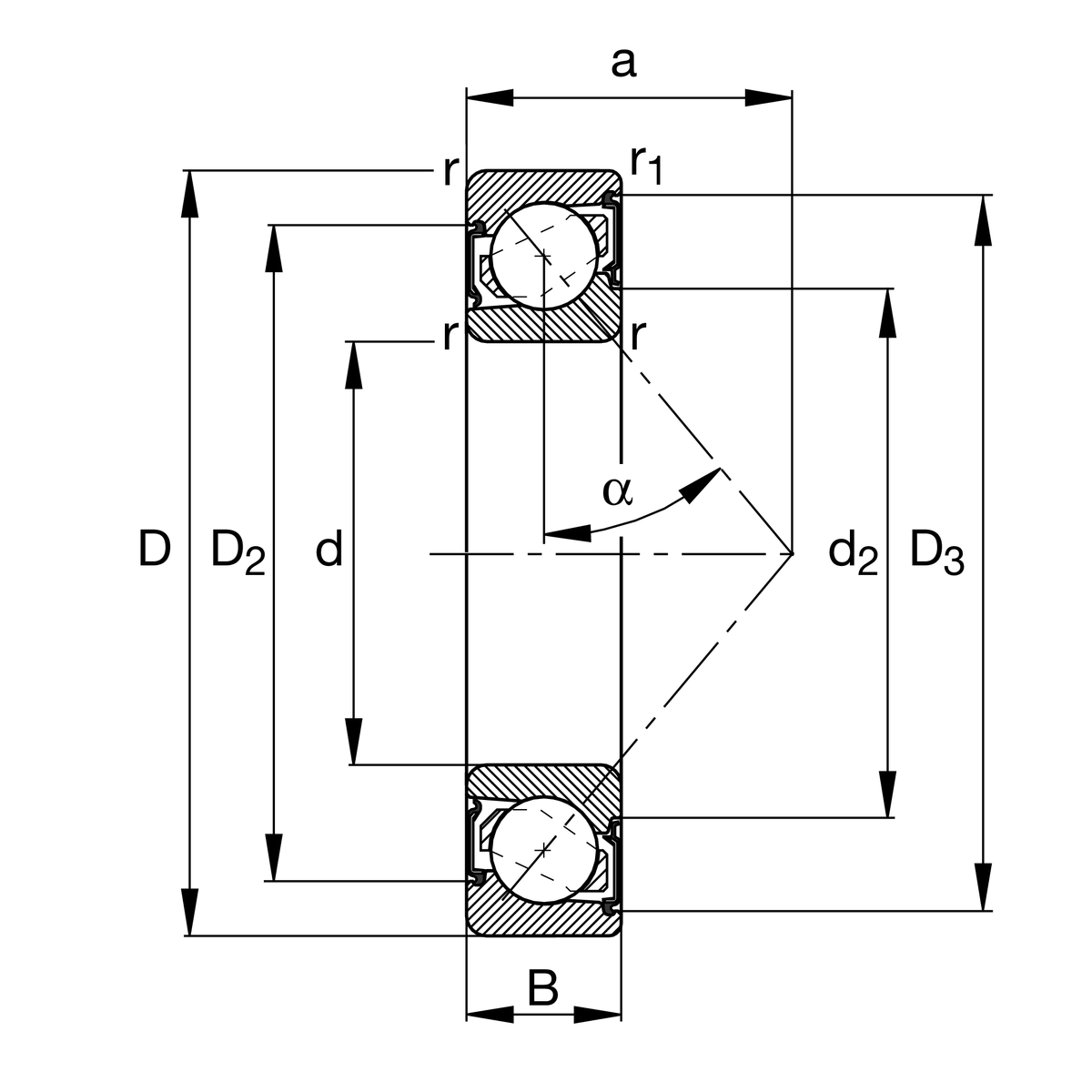

尺寸
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| D1 | 57.64 mm | 外圈寬側面台肩直徑 |
| D2 | 60.22 mm | Caliber diameter on outer ring wide side face |
| D3 | 66.54 mm | Caliber diameter on outer ring small side face |
| d1 | 50.17 mm | 內圈寬側面台肩直徑 |
| d2 | 45.76 mm | Caliber diameter on inner ring wide side face |
| a | 30.9 mm | 壓力錐頂點之間的距離 |
| α | 40 ° | 接觸角 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
附加資訊
| Amin | 40 µm | 每組最小軸向間隙 |
| Tol(+) | 8 µm | 每套軸向間隙或預緊力公差 |
您目前的產品型號
| 優化設計 | B | B |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVP | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | P6 | 6級（P6），優於PN |
| Dimensional / heat stabilization | S0 | 環尺寸穩定達 150° |
| Bearing with matched conditions for fitting in pairs | UA | bearing set with small axial internal clearance |
| Lubricant | GA13 | Ball bearing and insert bearing grease, standard for D>62mm |
