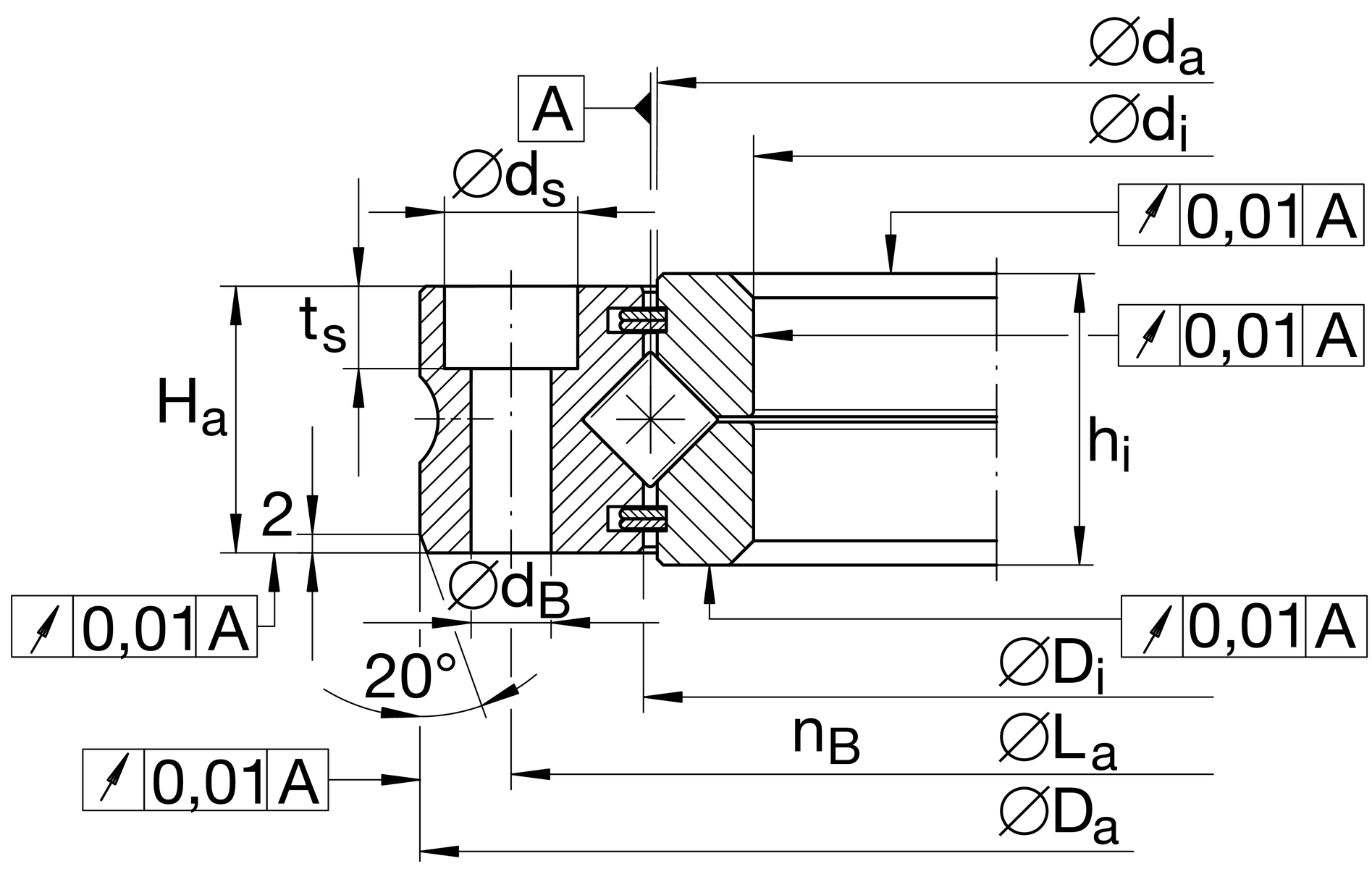

主要尺寸與性能資料
| d1 | 30 mm | 內徑 |
0.008 mm | 內徑公差上限 | |
-0.005 mm | 內徑公差下限 | |
| Da | 75 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.019 mm | 外徑公差下限 | |
| hi | 15 mm | heigth inner ring |
| ≈m | 0.337 kg | 重量 |
尺寸
| Di | 42.5 mm | 外圈內徑 |
| da | 41.5 mm | 外徑 inner ring |
| Ha | 14 mm | width outer ring |
| La | 60 mm | pitch circle diameter fixing holes |
| nB | 12 | Quantity of fixed holes evenly around the circumfence |
| dB | 4.6 mm | diameter fixing hole outer ring |
| dS | 8 mm | countersunk diameter of fixing holes |
| tS | 4.6 mm | countersunk depth of fixing holes |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
0.01 mm | Running accuracy, radial | |
0.01 mm | Running accuracy, axial | |
| Ca | 11,600 N | 基本額定動載荷，軸向 |
| C0a | 26,000 N | 基本額定靜態載荷，軸向 |
| Cr | 8,300 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0r | 12,700 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zul. | 5,000 N | 最大徑向負荷螺絲 (frictional contact) |
| NG Grease | 1,819 1/min | 脂潤滑的極限轉度 with normal clearance |
| NG Grease | 910 1/min | 脂潤滑的極限轉度 with preload |
