主要尺寸與性能資料
| d | 30 mm | 內徑 |
| H2 | 93 mm | Height flange |
| H | 112.7 mm | 法蘭寬度 |
| U | 23.5 mm | 總高度單位 |
| Cr | 20,700 N | 基本額定動載荷，徑向 |
| C0r | 11,300 N | 基本額定靜態負荷，徑向 |
| C0r G | 5,000 N | Load carrying capacity (軸承座) |
| Cg | 5,000 N | Load carrying capacity (軸承座) |
| ≈m | 0.45 kg | 重量 |

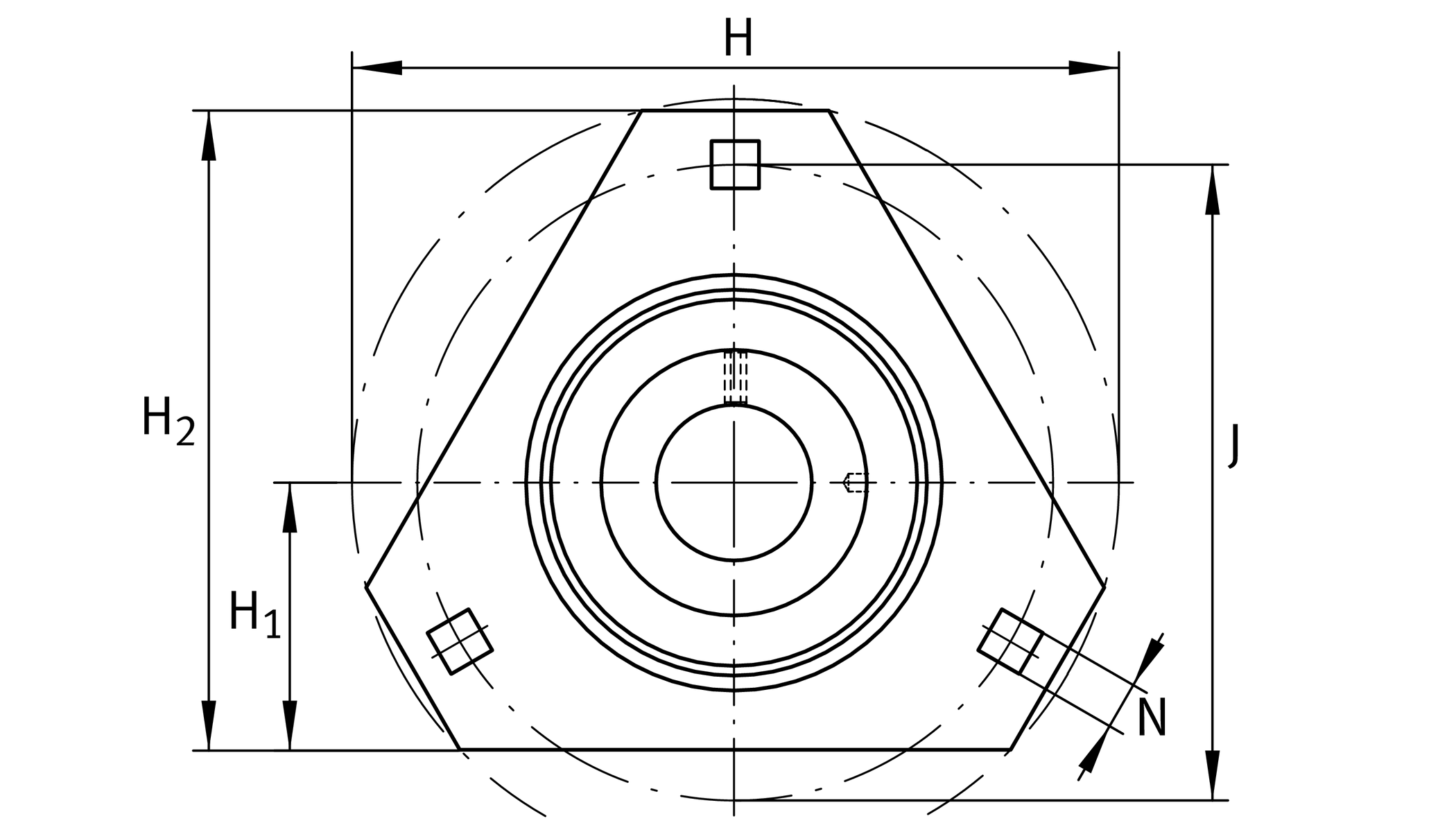

安裝尺寸
| J | 90.5 mm | 固定內孔距離 |
| J | 90.5 mm | Pitch circle diameter (holes) |
| N | 10.5 mm | Fixing square |
| n | 3 | 螺絲孔數 |

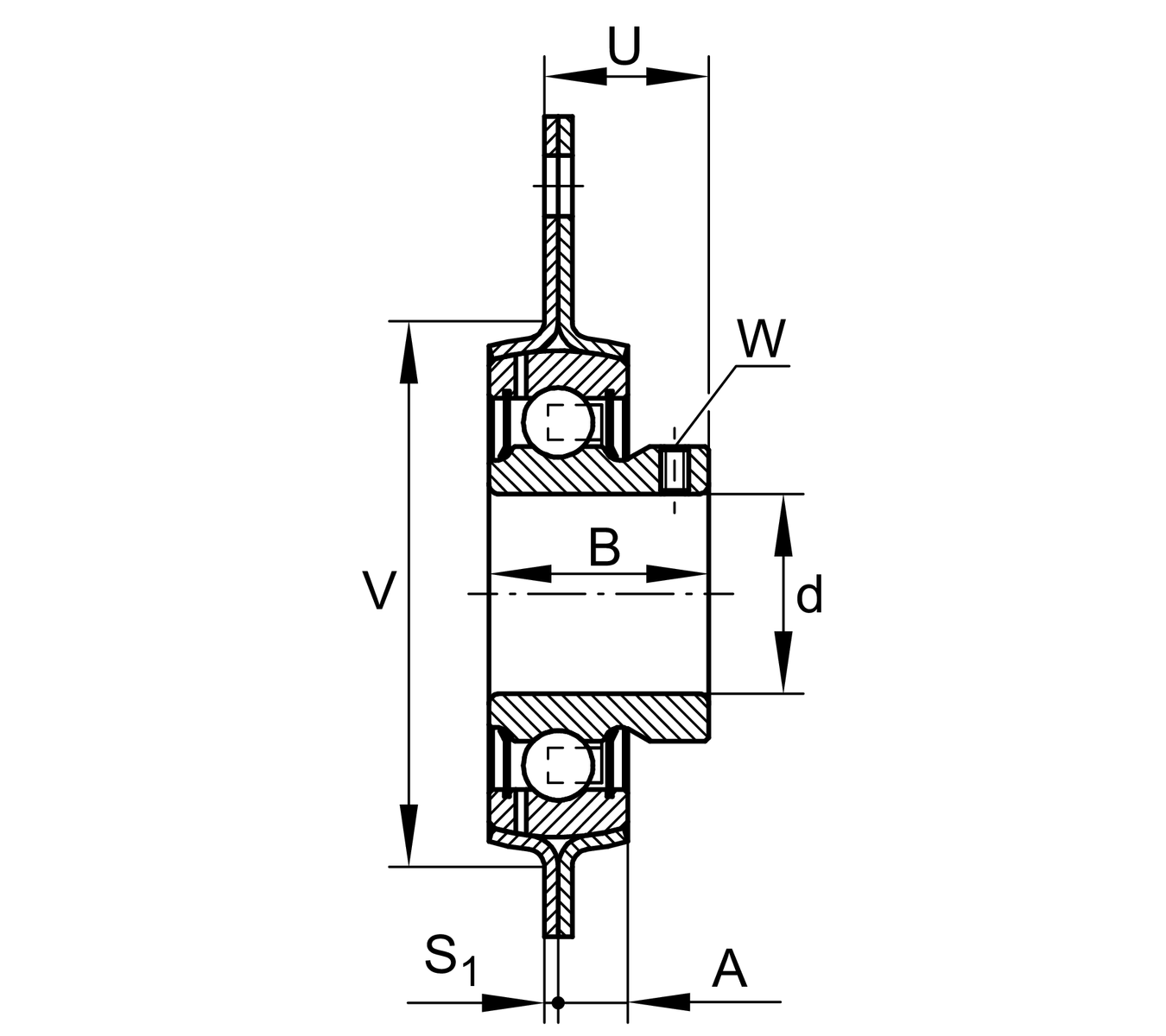

尺寸
| A | 8.7 mm | 外殼高度 |
| H1 | 38.1 mm | Distance shaft axis |
| S | 2.5 mm | 厚度 of flange |
| V | 71 mm | Shoulder diameter 軸承座 |
附加資訊
2 | 外殼數量 | |
FLAN62-MSTR | 軸承座 | |
AY30-XL-NPP-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | Stahlblech | Steel sheet |
