RASE30-TV-VA-FD

Plummer block housing unit RASE30-TV-VA-FD

加入詢價

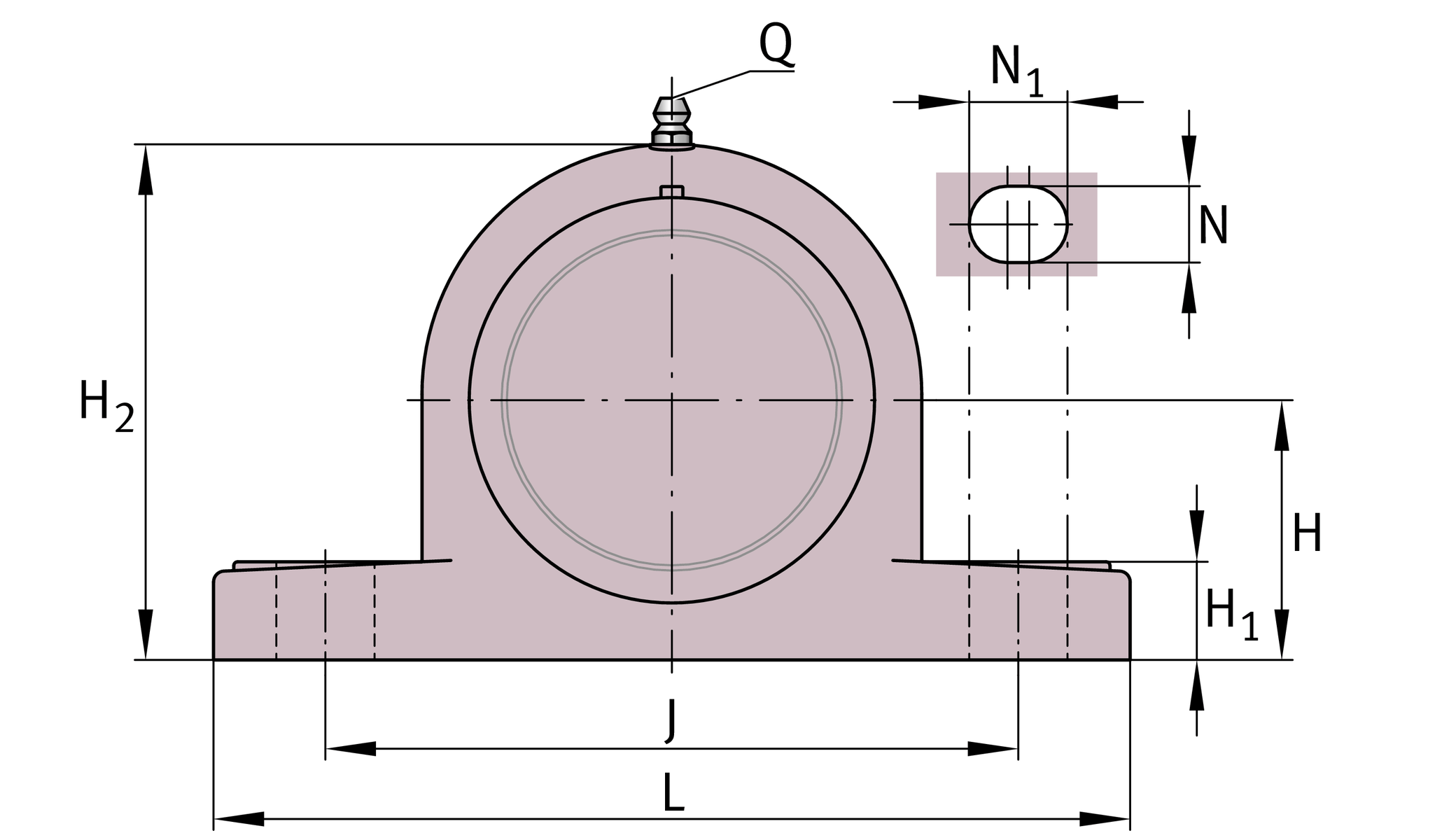

主要尺寸與性能資料

d	30 mm	內徑
L	162 mm	長度
H₂	83 mm	高度
≈m	0.55 kg	重量

安裝尺寸

J	119 mm	固定內孔距離
N	14 mm	Width (slot)
N₁	18 mm	Length (slot)
W	3 mm	平面寬度

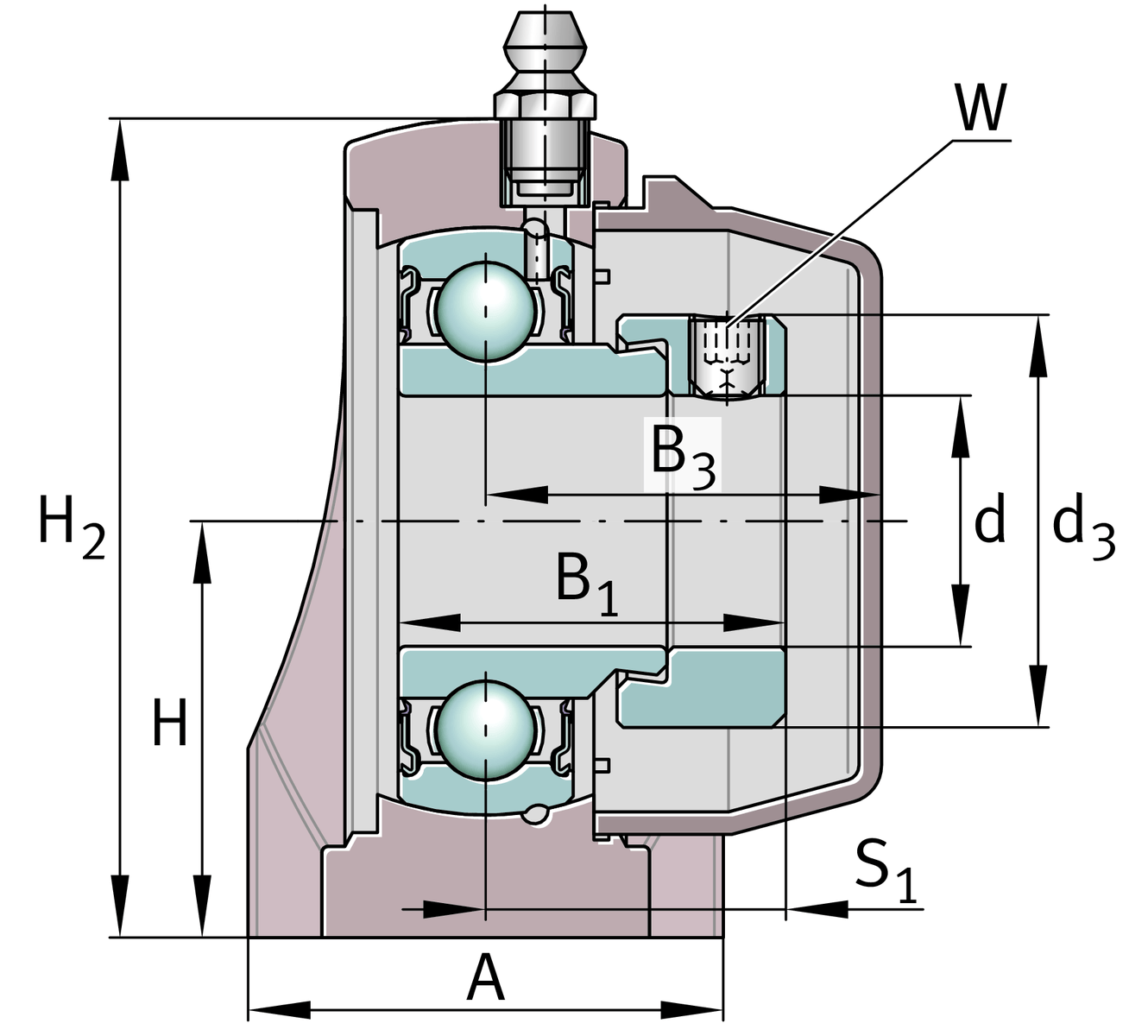

尺寸

H	42.9 mm	Distance shaft axis
A	46 mm	Width (base)
H₁	17.8 mm	Height (base)
B₁	35.7 mm	鎖環總寬度
B₃	39.95 mm	Distance 軸承座 centre to cap end
S₁	27.7 mm	滾道距離 to locking collar
Q	1/4"-28 UNF	用於潤滑的連接螺紋
d₃	44.5 mm	外徑 eccentric locking collar

附加資訊

	GEH.ASE06-TV-WHT	軸承座
	GE30-KRR-B-FA107-VA-FD	軸承型號
	KASK06-S-G-WHT	End cap
	KASK06-S-R-NBR-WHT	Open protecting cap

溫度範圍

T_min	-30 °C	最低工作溫度
T_max	100 °C	最高操作溫度

您目前的產品型號

Special material	TV	Plastic 軸承座
Corrosion resistant bearing	VA	Corrosion-resistant VA design
Material	TV-FD	Plastic for food industry
