主要尺寸與性能資料
| D | 90 mm | 外徑 |
| d1 | 30 mm | 滾柱螺柱/螺柱配合直徑 |
| B | 100 mm | 寬度 |
| Cr w | 80,000 N | 基本額定動載荷，徑向 |
| C0r w | 123,000 N | 基本額定靜態負荷，徑向 |
| Cur w | 17,000 N | 疲勞負載極限，徑向 |
| nD G | 1,800 1/min | 永久脂潤滑速度 |
| F0r per | 123,000 N | 允許靜態載重，徑向 |
| Fr per | 76,000 N | 外圈允許徑向動態載重 |
| ≈m | 1.945 kg | 重量 |

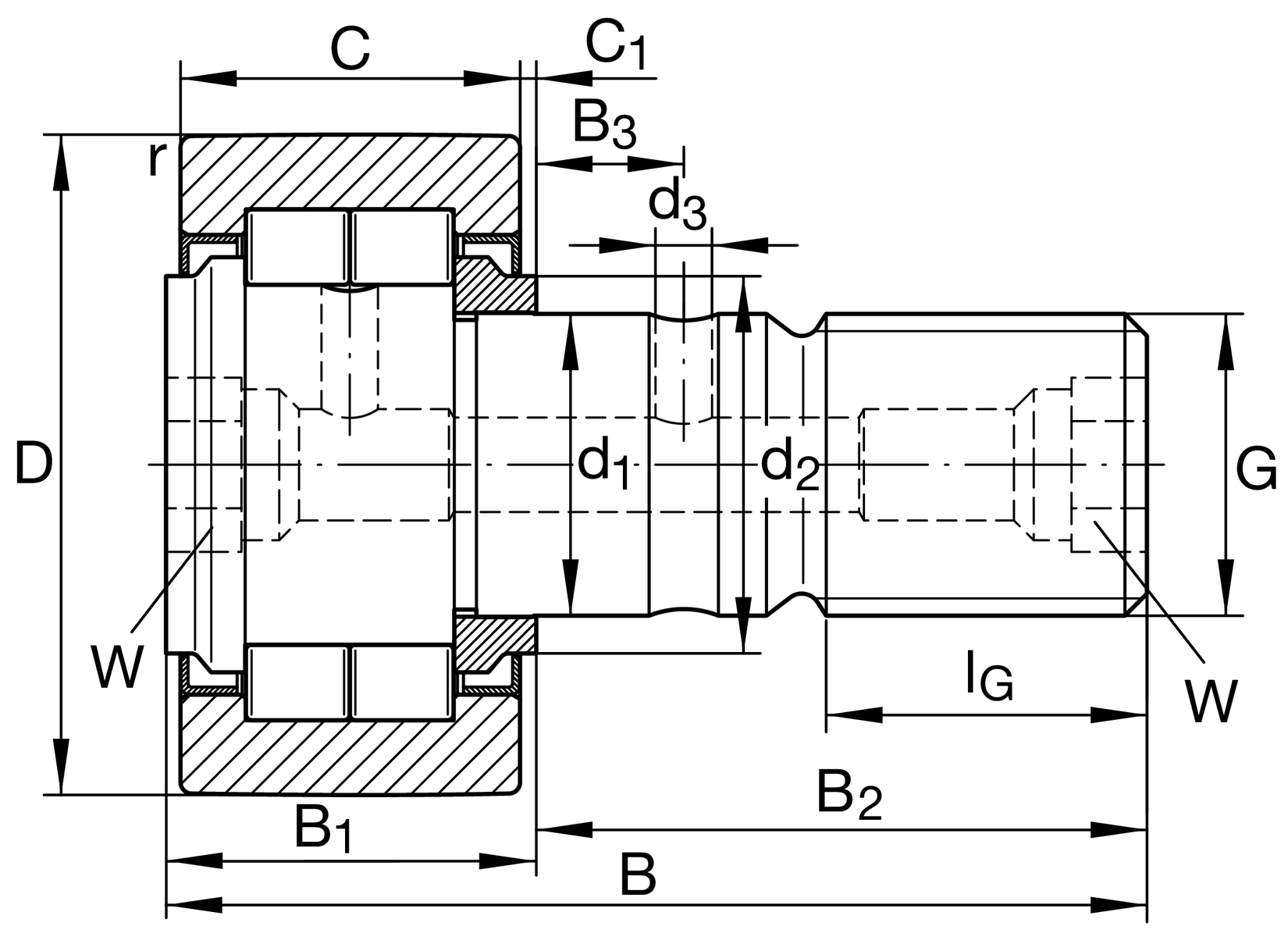

尺寸
| B1 | 37 mm | 止推墊圈寬度 |
| B2 | 63 mm | 螺栓/螺柱有效長度 |
| B3 | 15 mm | 至潤滑孔距離 |
| C | 35 mm | 外圈寬度 |
| C1 | 1 mm | 凸出外圈至止推墊圈 |
| rmin | 1.1 mm | 最小倒角尺寸 |
| d2 | 47 mm | 止推墊圈止動直徑 |
| d3 | 4 mm | 潤滑孔直徑 |
| G | M30X1,5 | 線 |
| IG | 32 mm | 螺紋長度 |
| W | 14 mm | 平面寬度 |
附加資訊
NIPA3X9,5 | 驅動-配合潤滑嘴 | |
| MA | 450 Nm | 擰緊扭力螺母 |
您目前的產品型號
| Sealing | 2LB | 兩側迷宮式密封 |
| Outer Ring profile | IOP | 優化的 INA 輪廓 |
| Grease nipples | 2x | 驅動-配合未安裝潤滑嘴 2x |
| Relubrication feature | KSP | 通過頭、螺柱和配合 |
| Assembling aid head | I6 | 內六角套筒 |
| Mounting aid stud | I6 | 內六角套筒 |
