主要尺寸與性能資料
| d | 35 mm | 內徑 |
| D | 80 mm | 外徑 |
| B | 21 mm | 寬度 |
| Cr | 83,000 N | 基本額定動載荷，徑向 |
| C0r | 74,000 N | 基本額定靜態負荷，徑向 |
| Cur | 8,300 N | 疲勞負載極限，徑向 |
| nG | 10,900 1/min | 極限轉速 |
| nϑr | 6,800 1/min | 參考轉速 |
| ≈m | 0.491 kg | 重量 |
安裝尺寸
| da min | 44 mm | 軸肩最小直徑 |
| Da max | 71 mm | 殼肩最大直徑 |
| ra max | 1.5 mm | 最大凹槽半徑 |
| Ba min | 8 mm | 套筒最小空腔寬度 |
| da max | 47 mm | 軸肩最大直徑 |
| db min | 39 mm | 套筒最小內腔直徑 |

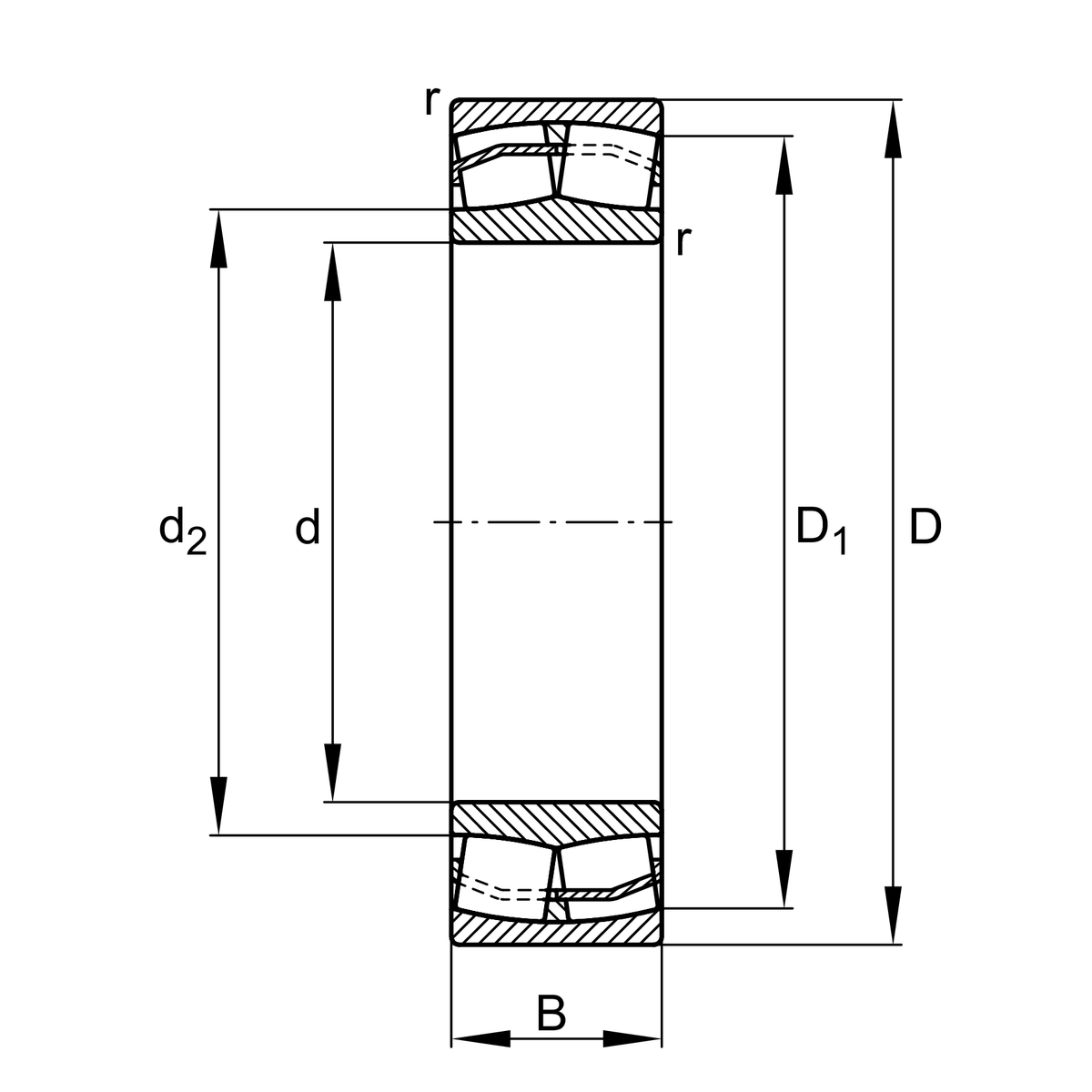

尺寸
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 66.6 mm | 外圈內徑 |
| d2 | 47.4 mm | 內圈的滾道直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
計算參數s
| e | 0.26 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.55 | 動態軸向負載係數 |
| Y2 | 3.8 | 動態軸向負載係數 |
| Y0 | 2.5 | 靜態軸向負荷係數 |
附加資訊
H307 | 緊定套 |
您目前的產品型號
| Design | E1 | 無中心肋 |
| Cage | TVPB | 塑膠保持架 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
