主要尺寸與性能資料
| di | 124.5 mm | 內徑 |
0.5 mm | 內徑公差上限 | |
-0.5 mm | 內徑公差下限 | |
| Da | 234 mm | 外徑 |
0.5 mm | 外徑，公差上限 | |
-0.5 mm | 外徑公差下限 | |
| H | 35 mm | 高度 |
| ≈m | 6.358 kg | 重量 |

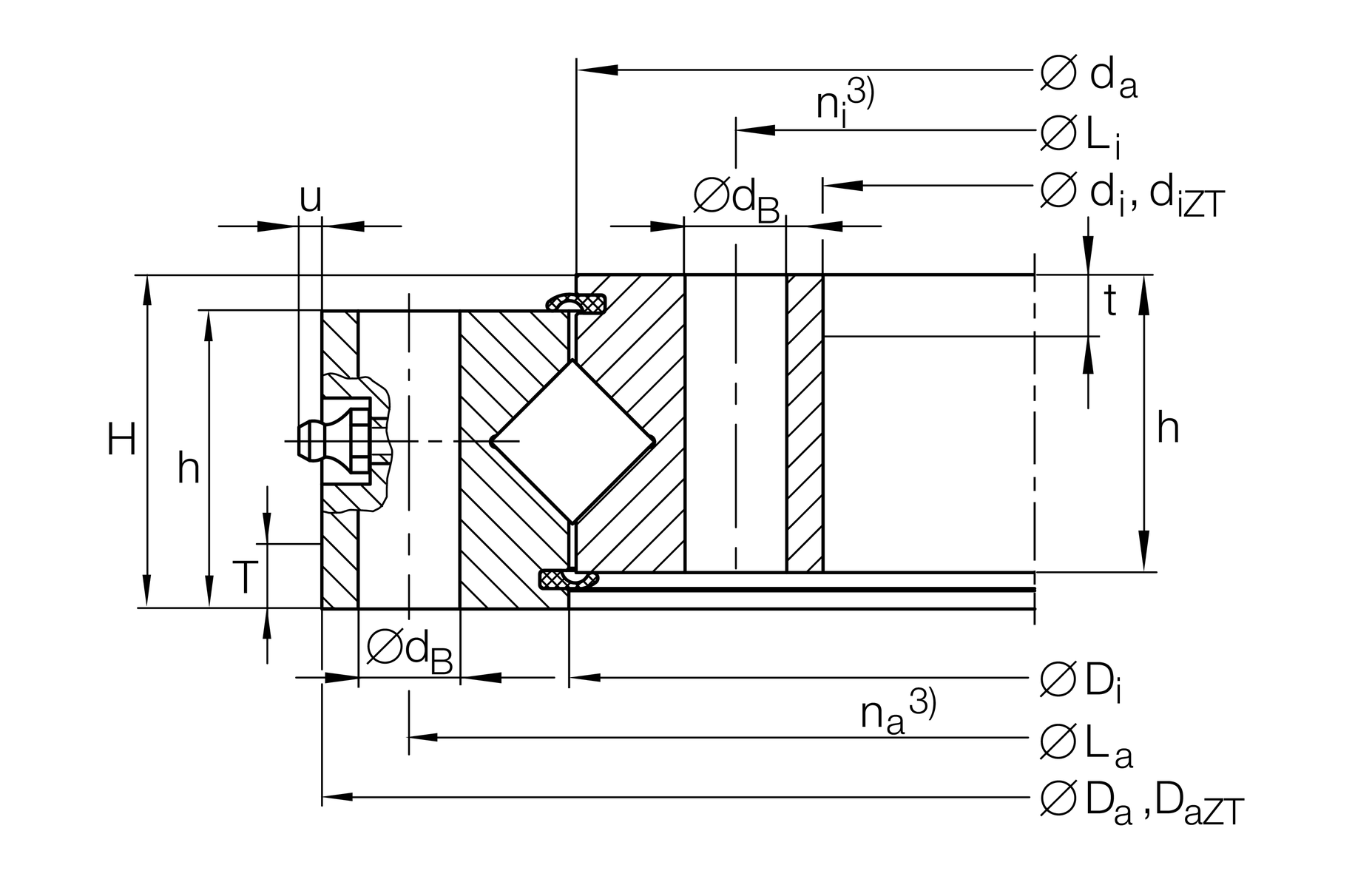

尺寸
| Di | 180 mm | 外圈內徑 |
0.2 mm | 外圈內徑 公差上限 | |
-0.2 mm | 外圈內徑 較低的公差 | |
| ha | 30 mm | 外圈高度 |
| La | 214 mm | 外圈螺距圓固定孔直徑 |
| na | 12 | 外圈固定孔數 |
| da | 178 mm | 內圈外徑 |
0.2 mm | 內圈外徑 公差上限 | |
-0.2 mm | 內圈外徑 較低的公差 | |
| hi | 30 mm | 內圈高度 |
| dB | 11 mm | 固定內徑 |
| Li | 144.5 mm | 內圈螺距圓直徑固定孔 |
| ni | 12 | 內圈固定孔數 |
| umax | 6 mm | Max. protrusion lubrication nipple |
| VSPmax | 0.02 mm | Maximum bearing preload |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 105,000 N | 基本額定動載荷，軸向 |
| Cr | 75,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 194,000 N | 基本額定靜態載荷，軸向 |
| C0r | 95,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zu. | 33,600 N | 最大徑向負荷螺絲 |
