主要尺寸與性能資料

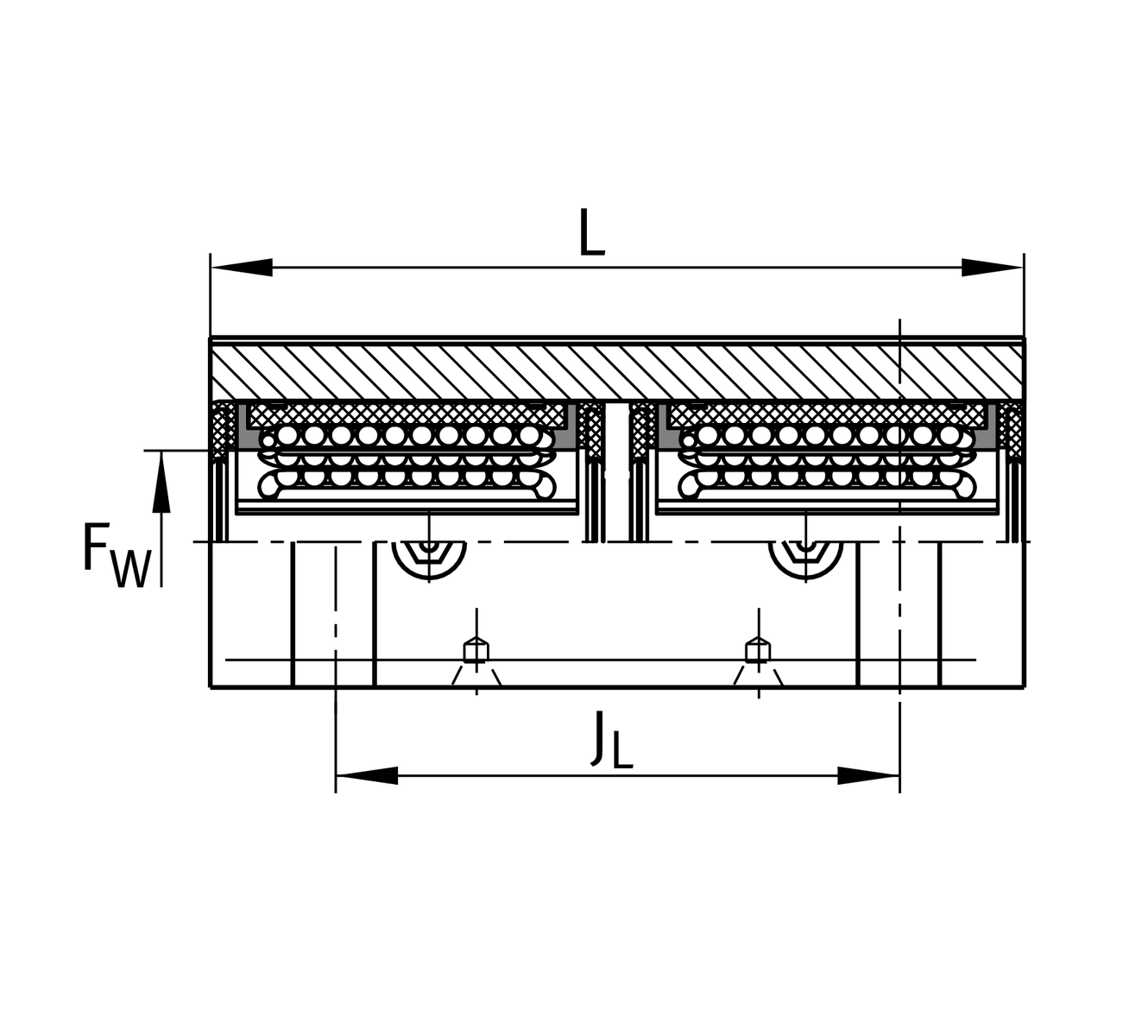

| FW | 12 mm | Diameter of ball complement |
| H | 28 mm | heigth |
| L | 70 mm | 長度 |
| B | 43 mm | 寬度 |
| Cmax | 1,460 N | load capacity dyn. |
| C0 max | 2,100 N | load capacity stat. 1 |
| ≈m | 0.19 kg | 重量 |

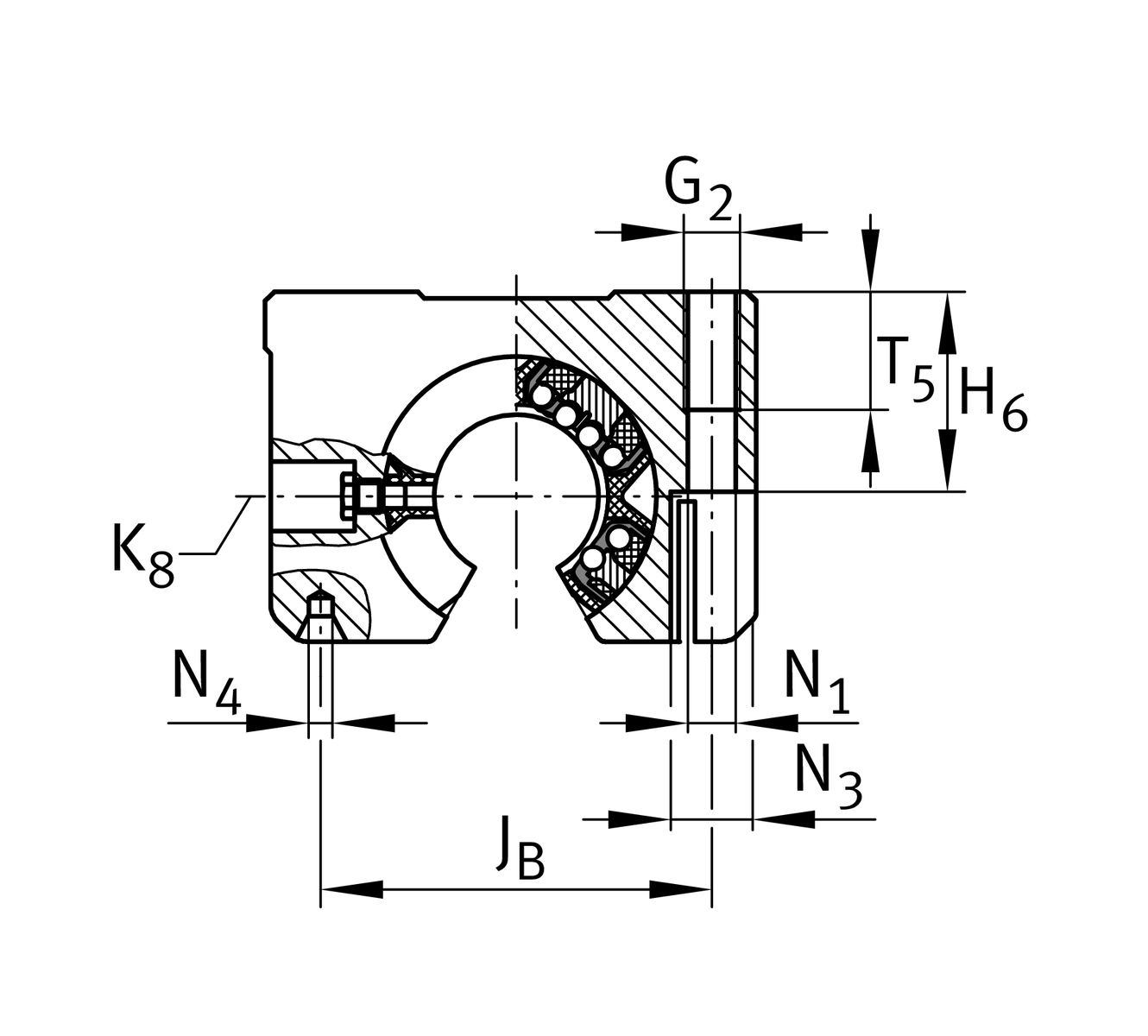

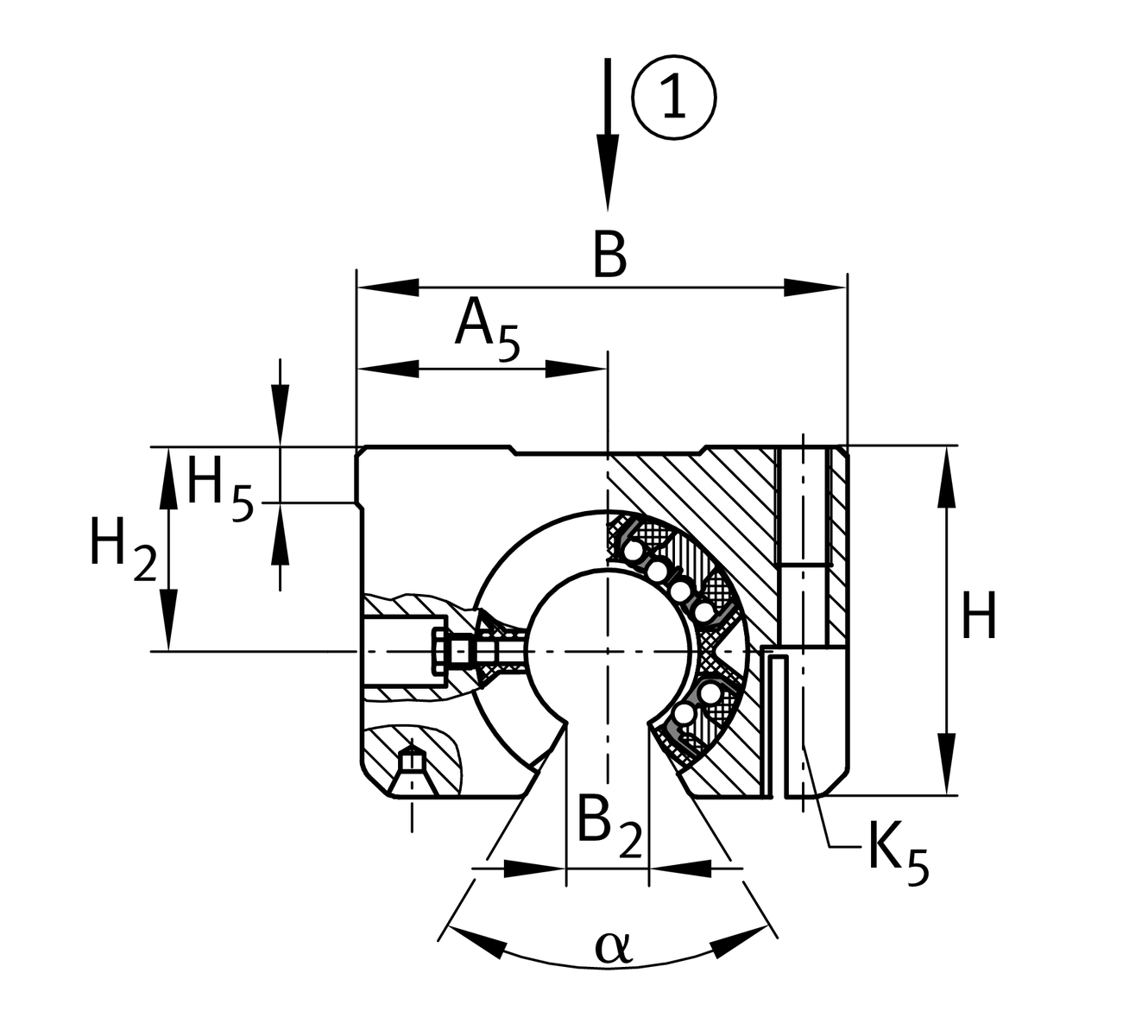

安裝尺寸
| JB | 32 mm | |
| Tol JB | +0,15 | 公差上限 |
| Tol JB | -0,15 | 較低的公差 |
| A5 | 21.5 mm | |
| Tol A5 | +0,01 | 公差上限 |
| Tol A5 | -0,01 | 較低的公差 |
| B2 | 7.6 mm | 2 |
| JL | 56 mm | Distance 3 |
| Tol JL | +0,15 | 公差上限 |
| Tol JL | -0,15 | 較低的公差 |
| L6 | 24 mm | Distance 3 |
| H2 | 18 mm | Center height |
| Tol H2 | +0,008 | 公差上限 |
| Tol H2 | -0,016 | 較低的公差 |
| H5 | 6.1 mm | |
| T5 | 11 mm | |
| H6 | 16.5 mm | |
| G2 | M5 | |
| N1 | 4.3 mm | |
| N4 | 1,6x3,35 | 4 |
| N3 | 8 mm | |
| K5 | M4 | 5 |
| K8 | NIP4MZ | Lubrication nipple 3 |

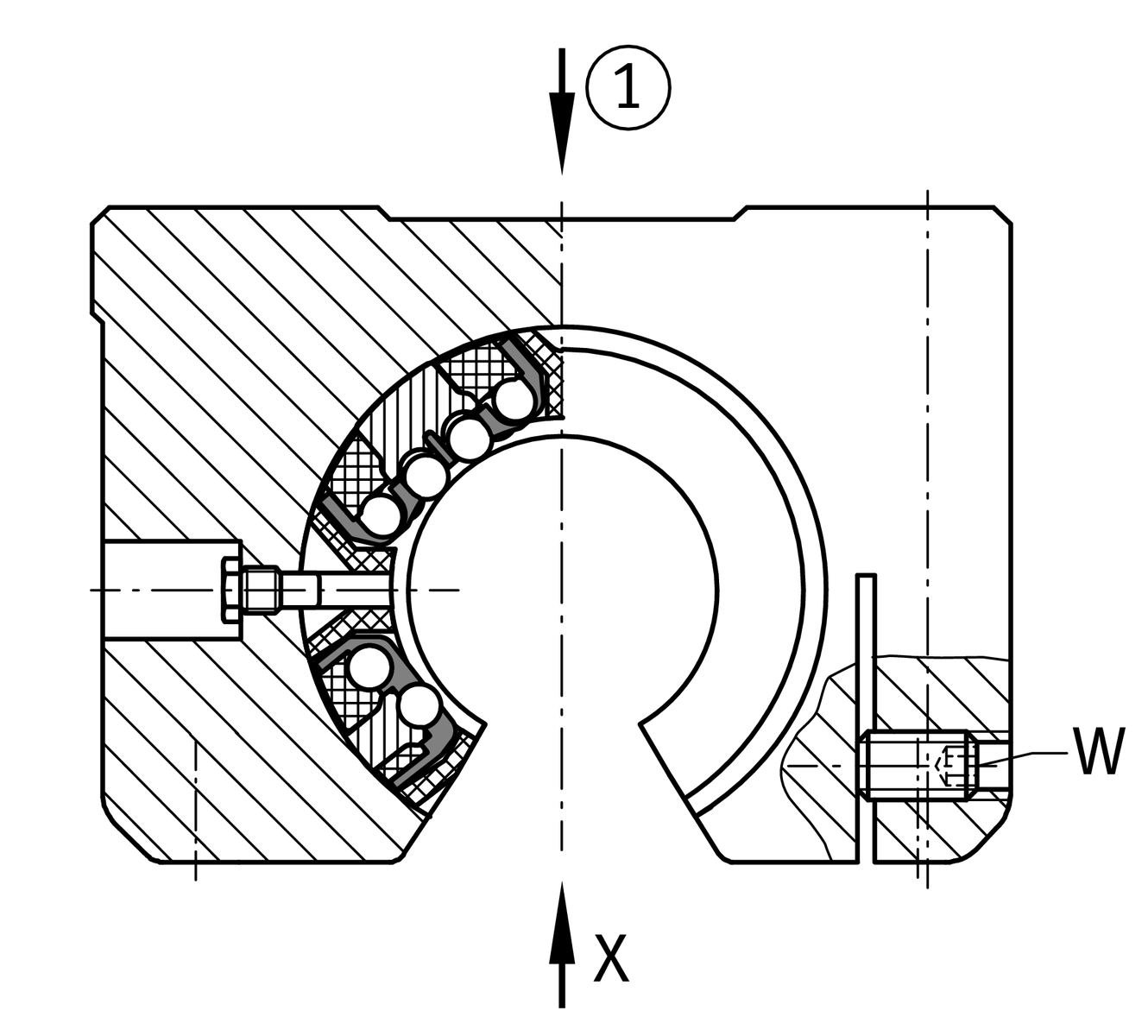

| W | 2.5 mm | 平面寬度s |
6 | Ball rows | |
| α | 66 ° | Angle |
您目前的產品型號
| Size code | 12 | |
| Seal | PP | |
| Relubrication feature | AS |
